可选设备
01维宏CNC控制系统

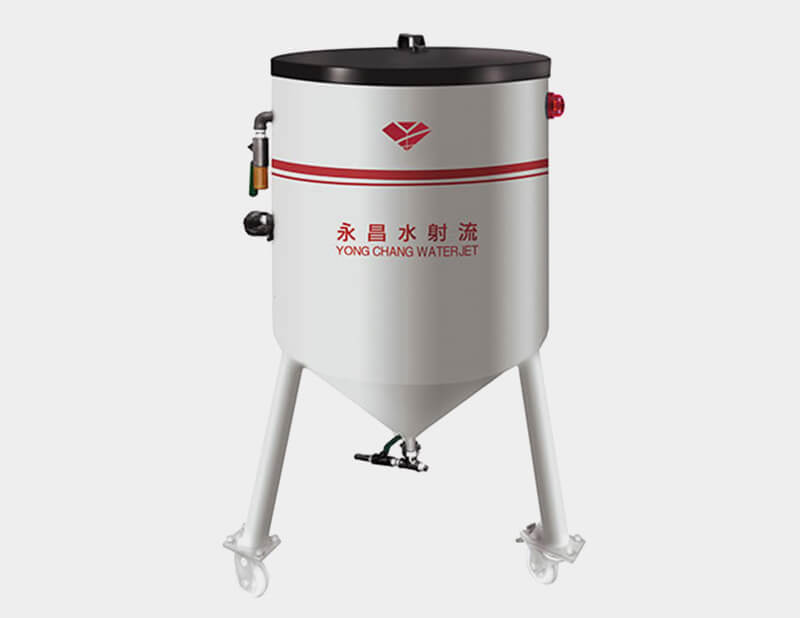

水切割自动供砂系统描述:
自动供砂系统是我们公司的推荐产品.机器使用时可以储藏以及提供石榴石砂 ,随着自动化的提高减少了大量的人工劳动力。
水切割自动供砂系统的性能:
  • 1. 使用空气压力输送木料
  • 2. 空气压力: 0.2MPA
  • 3. 流量: <0.3M³/min
  • 4. 储蓄容量: 200KG (每次)
  • 5. 砂的最大填充量: 0-1000K/MIN-自动 & 高精度大大减少了人工使用.
02冷却系统

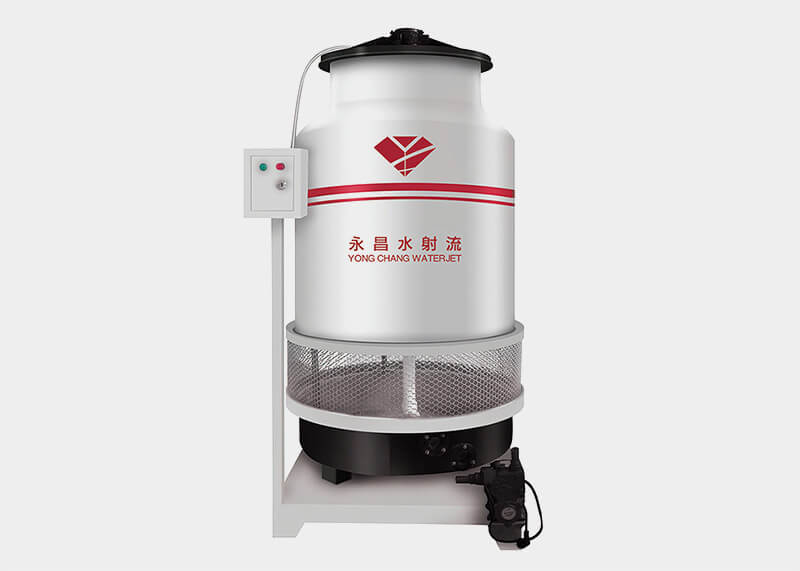

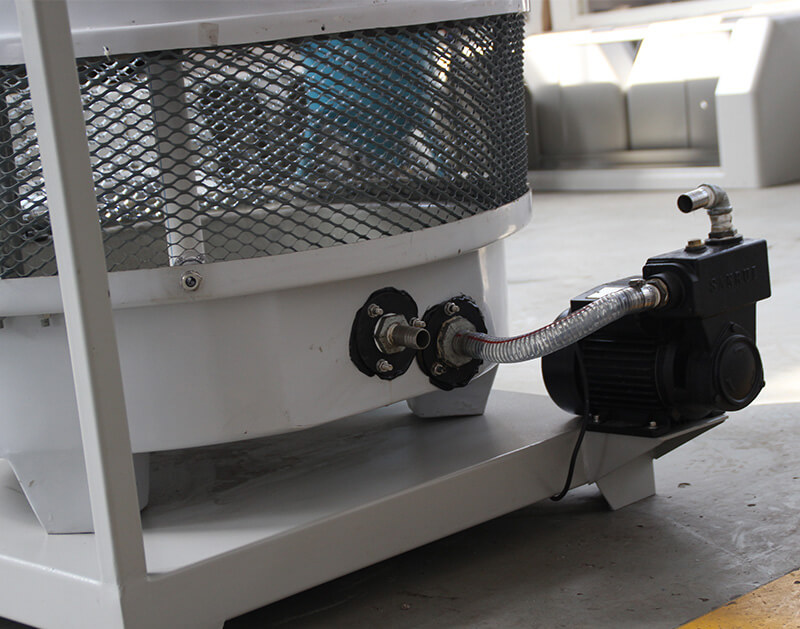

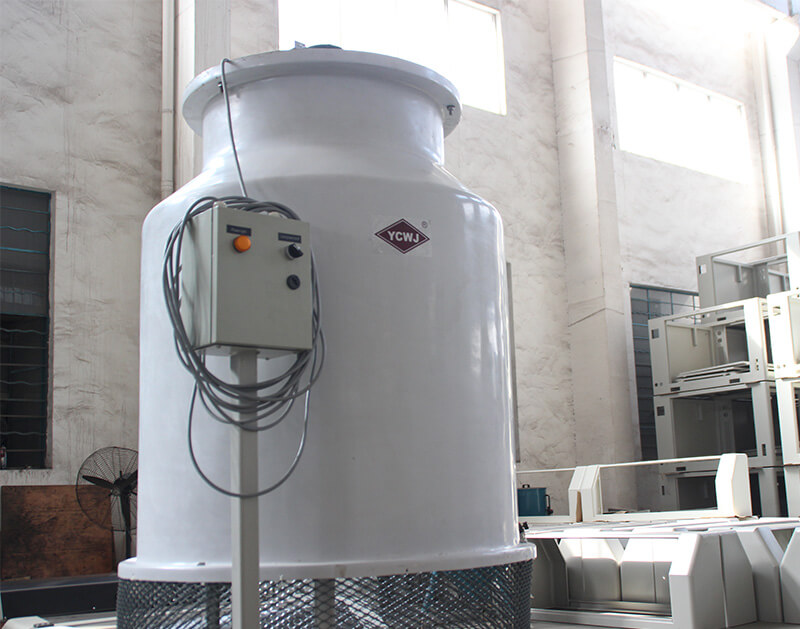

水切割自动冷却塔
我们保证液压系统可以以循环方式使用并且节约用水量。

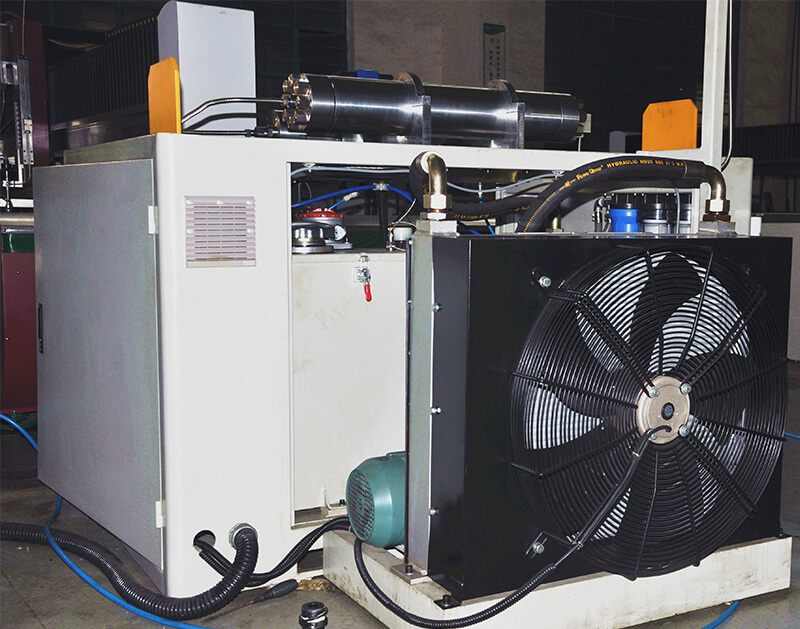

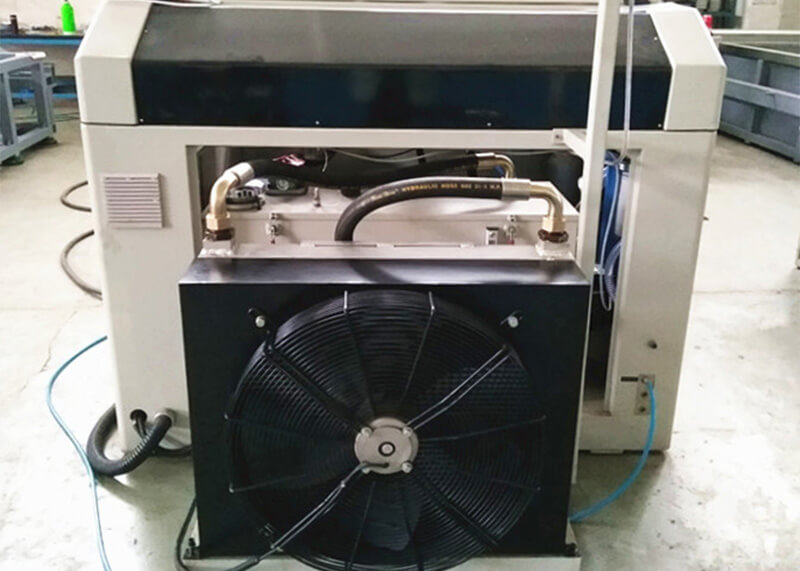

水切割风冷系统
这种风冷式冷却系统扩大了冷却面积,增加了通风流量, 几乎不受工作环境的影响。 配有独立的自动温度控制系统,以及独立的冷却回路, 当温度达到设定值时, 风冷式冷却器自动运行。具有节能环保的特点。

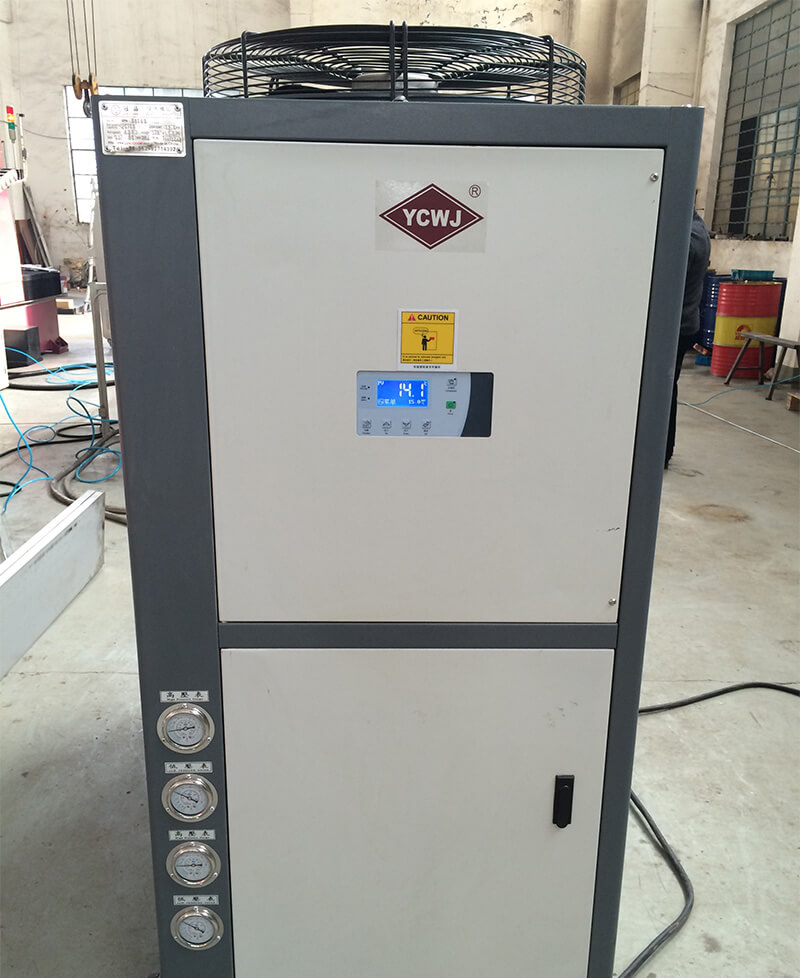

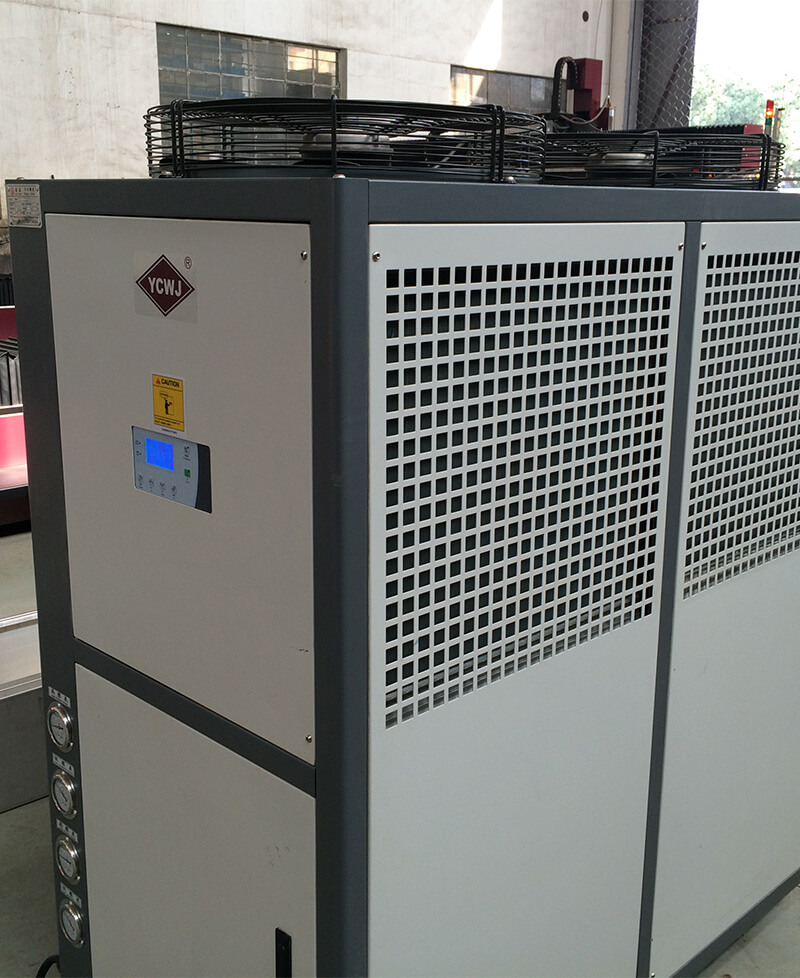

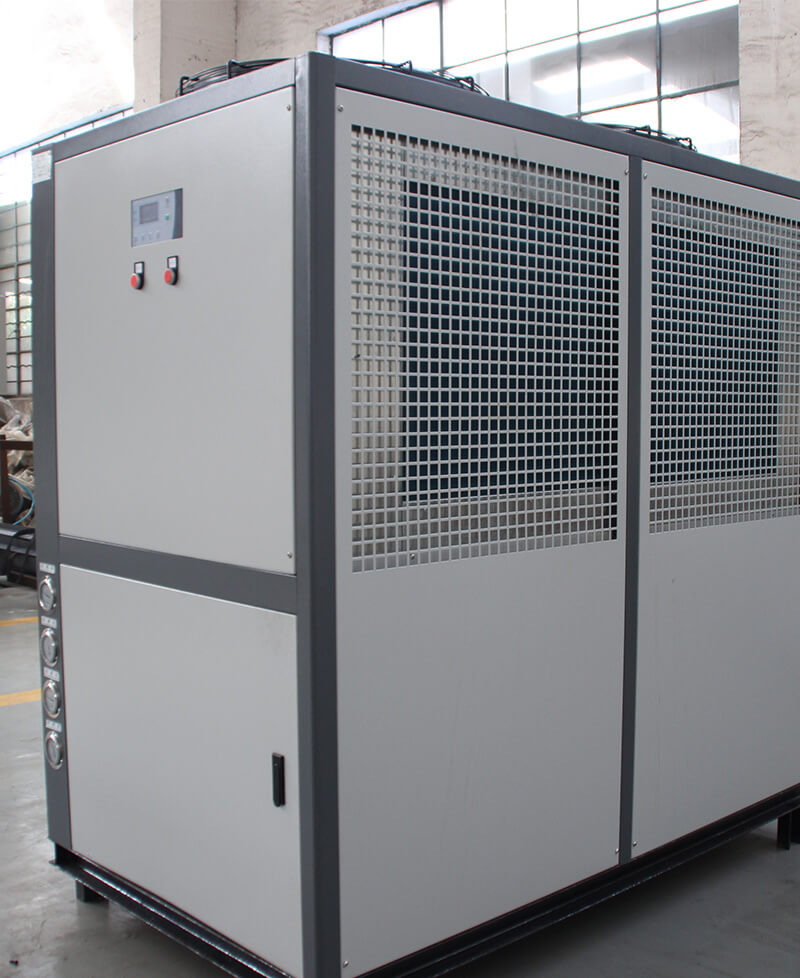

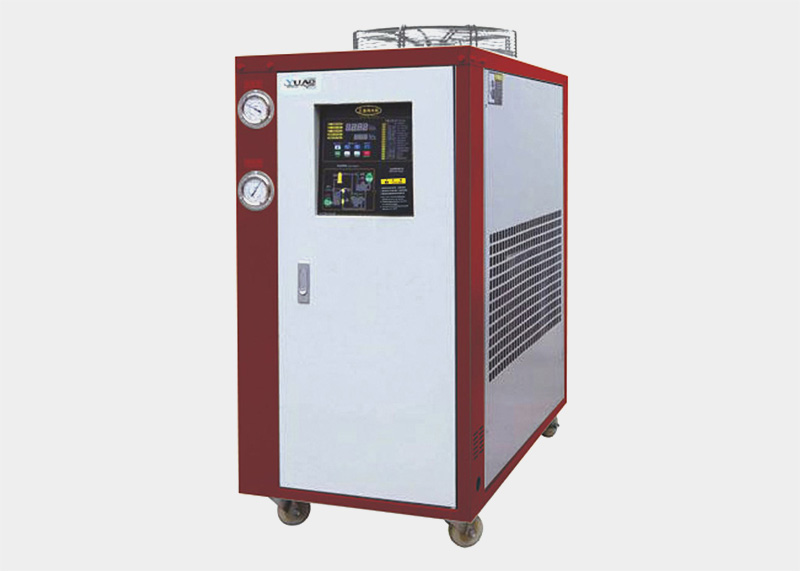

冷水机
这台冷水机可以取代水冷塔,效率更高,如果温度很高,这款是您的最佳选择。
  • 型号: TCO-10A/1D
    冷却
    BTU/KCAL: 125000/31500
    冷却直径: 2”
    功率: 1.5KW
  • 冷却流量: 250L/Min
    容量: 150L
    尺寸: 1350mm *650mm*1250mm
    重量: 380KG

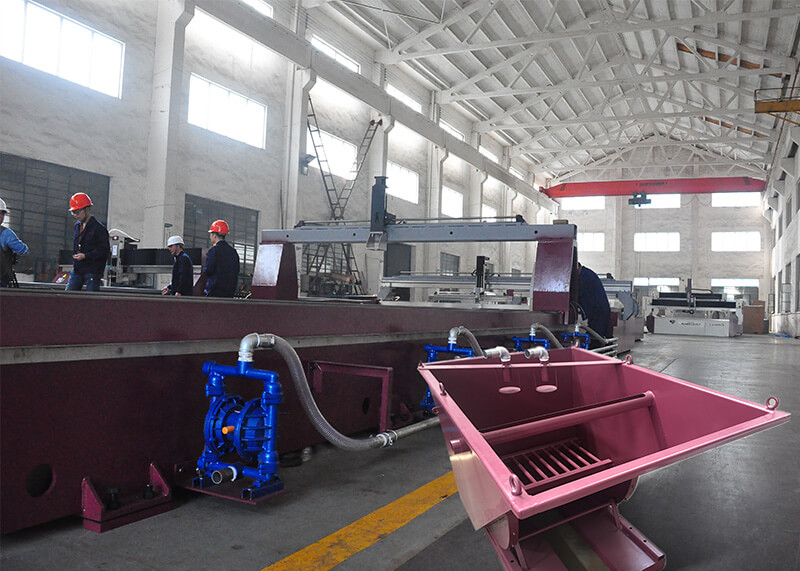

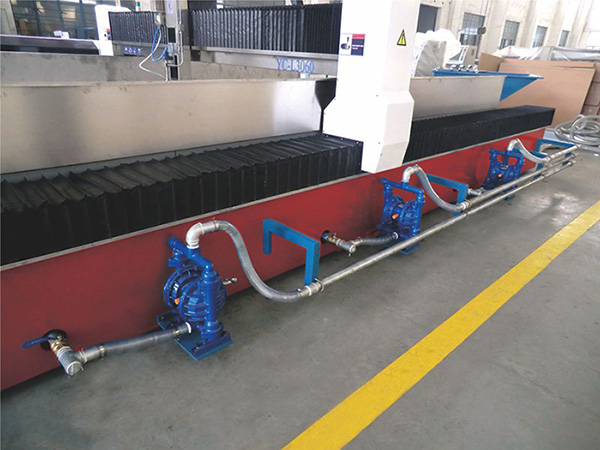

03自动清淤系统
操作指南:
自动从水箱中将磨料去除,将磨料和水分离。降低了人工,提高了工作效率。

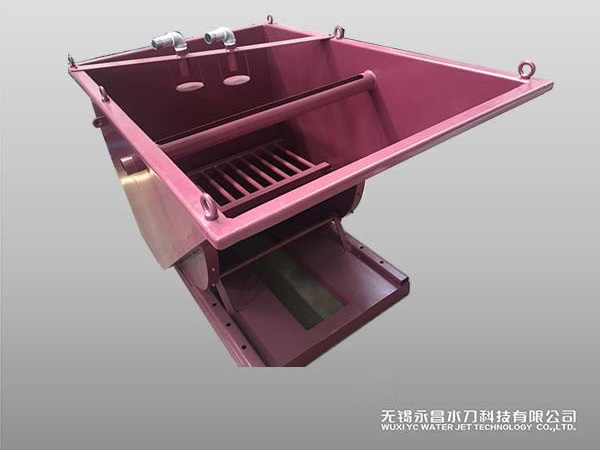

当工作的时候,吸砂泵将砂子和水的混合物从水箱中抽出吸收汲取到收集箱中。收集箱中有塑料编织的过滤袋,水回收循环到水箱中,砂子和切割后的混合物被收集进过滤袋内。从而达到自动收集的目的,使其易于清洗。

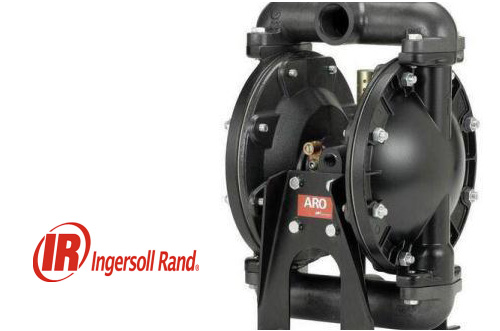

吸砂泵数据

单泵数据
流量比率:8 M³/H
扬程:50 M
出口压力:6 kgf/cm²
吸程:7 M
最大应许通过固体颗粒直径:4.5mm
进出口直径:40mm
动力:压缩空气
最大进气压力:7 kg f/cm²
最大空气消耗:0.6 mm³/min
气管直径:10mm
收集箱:1.6m*1.0m*1.0m
可以根据客户需求选择吸砂泵的数量 (品牌: 英格索兰)

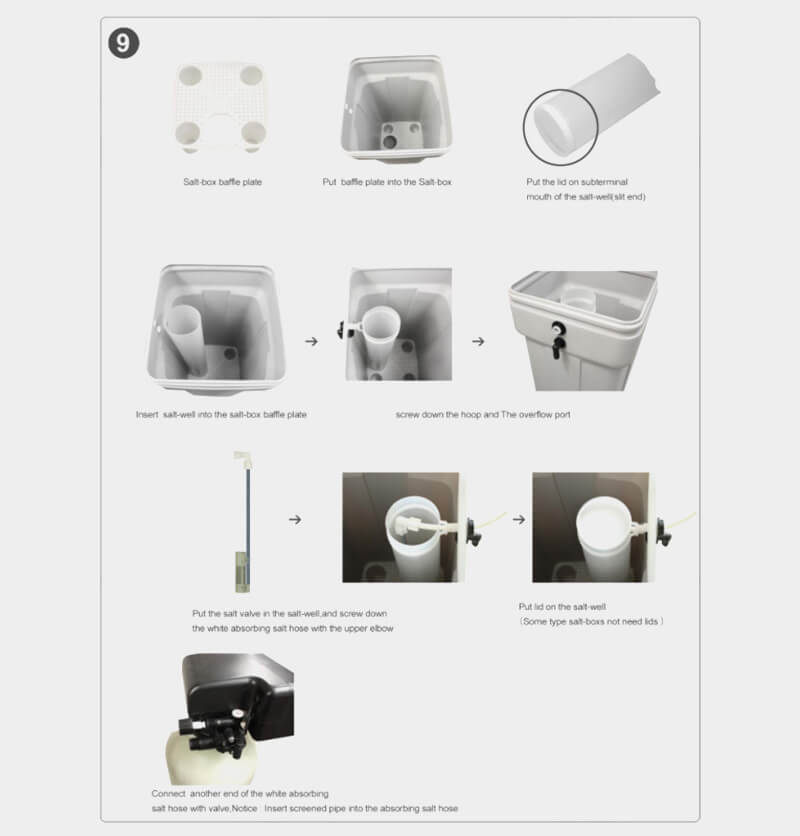

04软化水系统

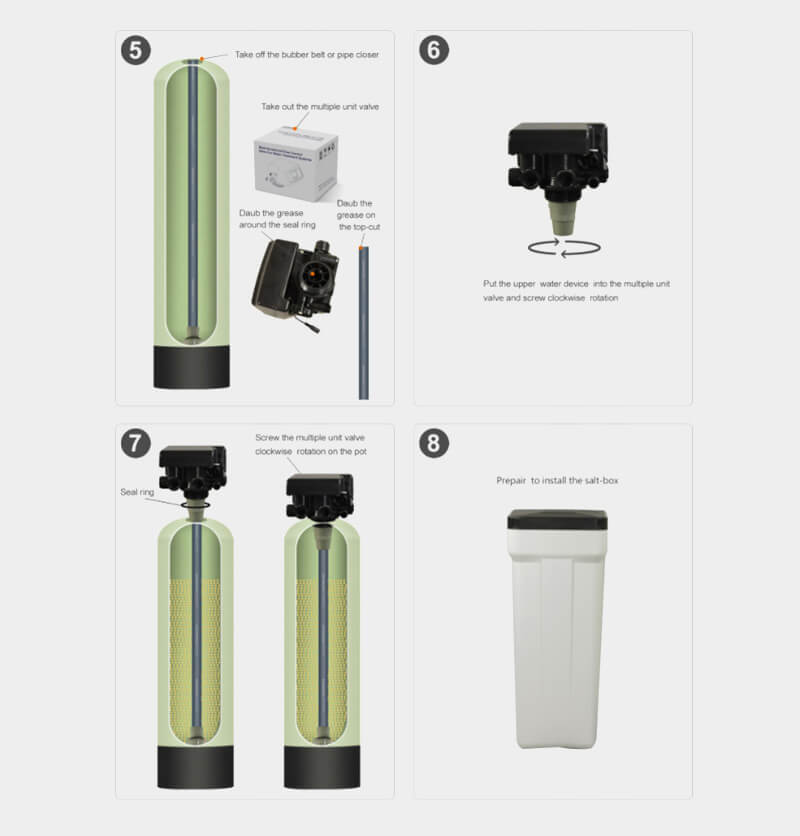

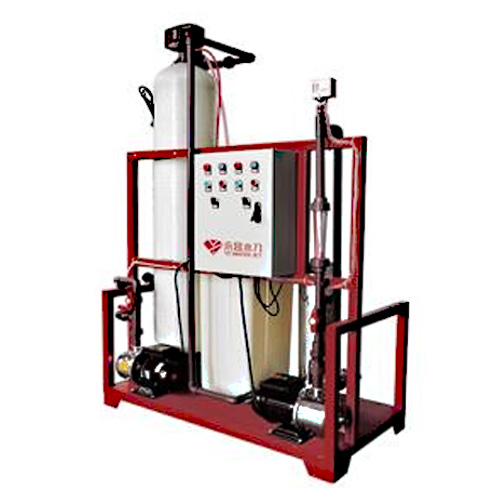

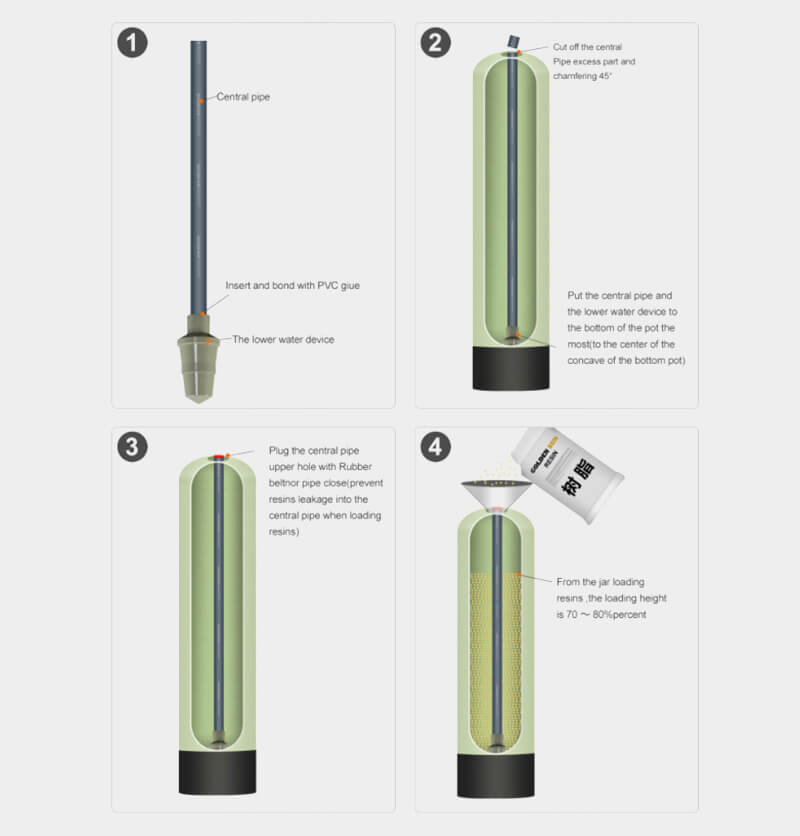

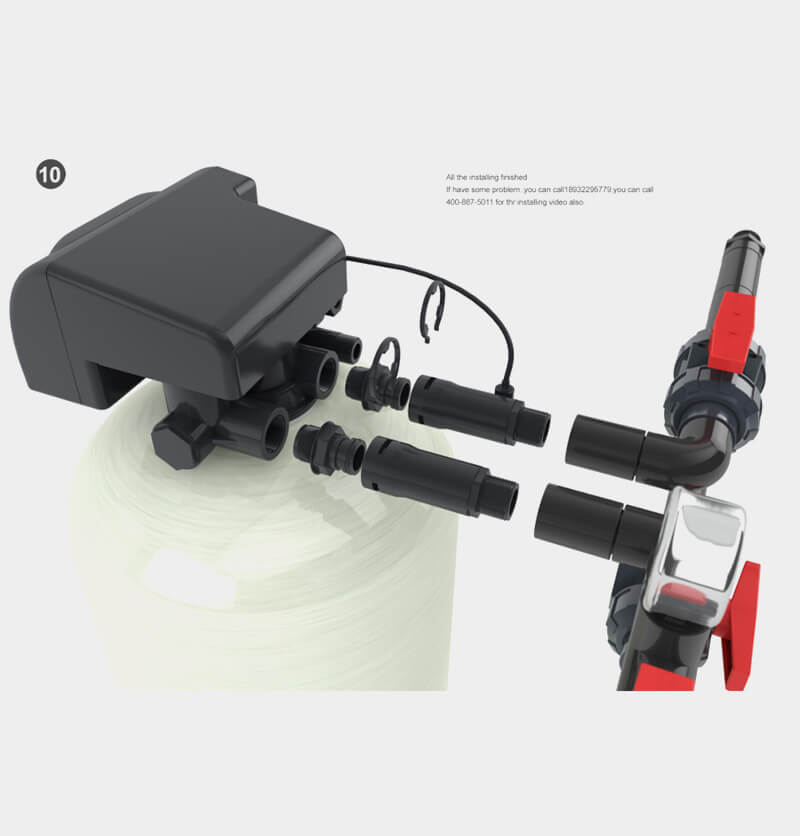

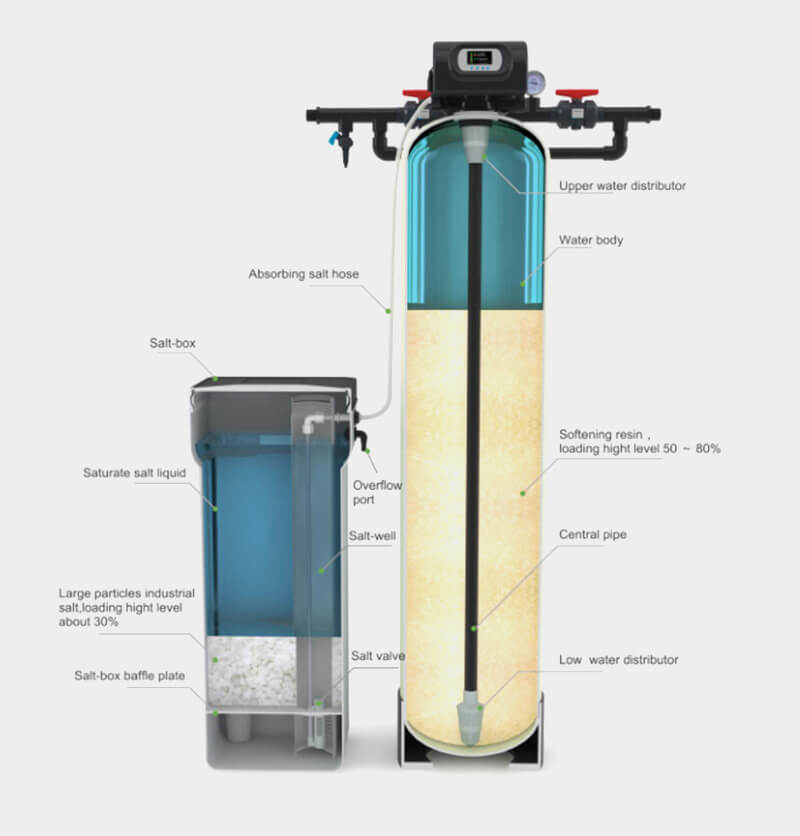

水切割软化水处理系统描述:
自来水中存在多种化合物(比如碳酸钙,碳酸)。当机器运作时, 温度升高会产生化学或物理反应的物质,我们称之为“皱缩”,这会降低高压系统的寿命并增加成本。根据多年的经验, 我们已经开发出能够解决这个问题的系统。如果你方供应的水,质量低,我们将会向您推荐这个可选配置。
水质要求

在很大压力的高压水切割之后, 小孔中存在杂质颗粒在原水中的切割的时候开始结垢,腐蚀离子对设备使用寿命和精度造成影响, 因此, 必须对原水供水设备进行处理。 高压水射流切割作业的水质要求: 去离子水。 高压水射流切割系统对水质的基本要求大于0.5μm杂质必须去除, 因为除了一般水含有一定量的细小固体颗粒外,还有许多矿物质溶于水中,如碳酸钙、锰、铁和硅石等。不仅仅降低了砂管的使用寿命, 但也影响着射流的内聚力,从而降低水刀的工作效率. 所以要去除水中的杂质。 以下是一些特殊的要求:
杂质特性 允许(mg/L)
1.0
0.5
0.5
0.1
0.1
氯化物 5.0
硫酸盐 25.0
硝酸盐 25.0
碳化物 -
全溶解固体 50
PH 标准 6.8-7.5
电导率 50μs/cm
05手持式控制器

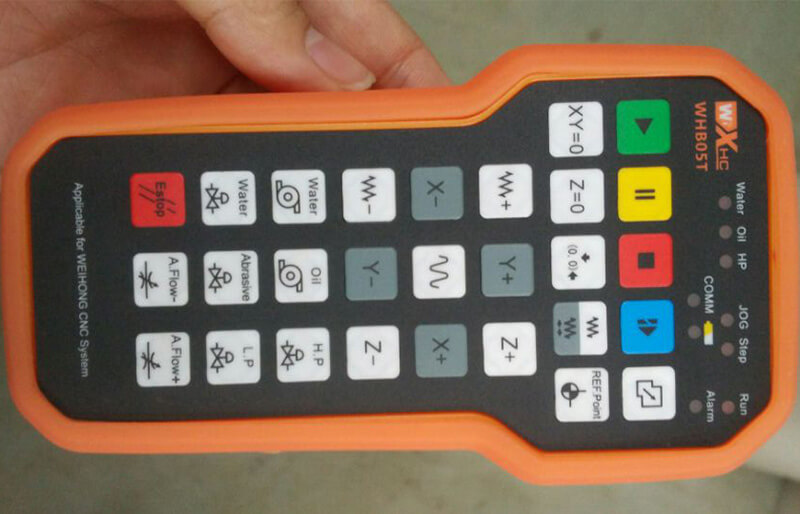

远程控制系统

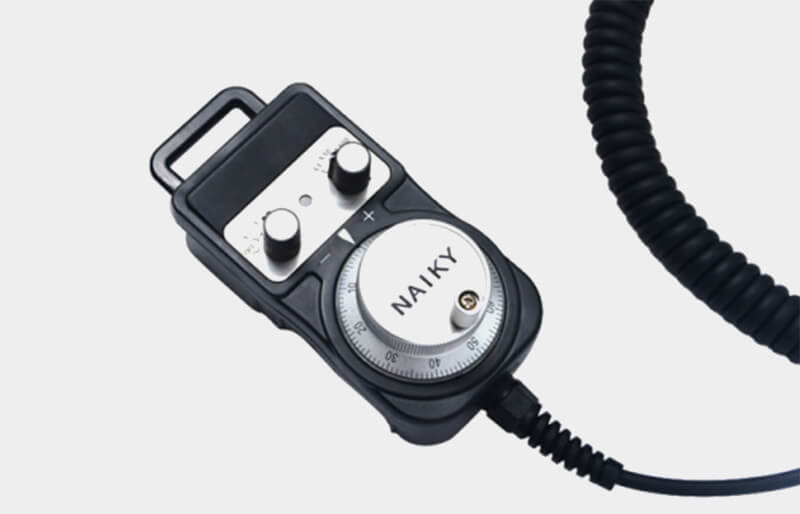

手持式控制器可供选择有线或无线手轮。它被设计为远程控制机床。这个控制台为工具设置提供了方便和直观的解决方案。它克服了传统刀具使用时设置方法上的问题,也为观察和操作提供了很大的便利。
06液压加载系统

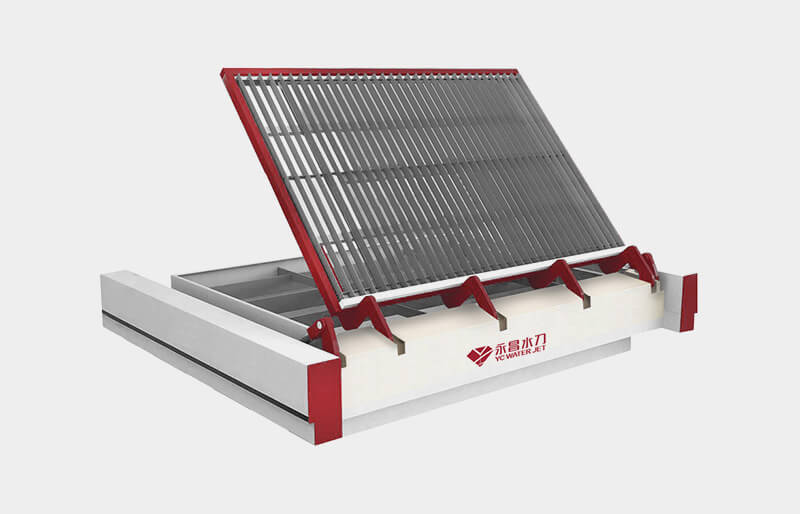

水切割自动装载系统特点:
  • 倾覆角: 70°(从地平线上测量)
  • 最大倾覆力矩承载力: 350KG
  • 大型切割平台是通过液压控制来翻转的, 所以可以通过液压装载机装载或卸载整块石头。当装载石头开始时,可以确保最小的材料损失和提高工作效率。
07带钻头功能切割
钻头切削:
    它指的是具有自动钻孔功能的切削,主要是在传统的水射流切割机中增加全自动钻削组合,因为当用水射流切割较小的孔时,精度不高,效率低。自动钻削组合与水射流切割机系统的完美结合,可实现自动钻进、自动进给、自动切屑、切前预钻等功能。它有能力一次性完成切割钻削,不仅提高了产品的质量,而且提高了生产效率。
    切削前的钻削功能主要用于多层复合材料,由于高压水射流的特点,在切削前和钻削过程中,水射流切割机需要一些时间来在材料表面进行预穿孔。在钻削过程中,非多层压铸材料不受影响,并对多层压铸复合材料产生一定的影响,有可能导致分层。这时可以使用预钻功能,打一个孔作为切入口。这种功能是目前解决多层复合材料切割时容易分层的最佳方法。
供气压力 0.5 mpa
型号 空载旋转速度
最大
钻头直径
钻孔能力 行程 推力 空气 重量
铝(ADC) 铸铁(FC200) 钢材(S45C) 最大行程 有效切割行程 空载时间
最大负载
Min^-1 mm mm mm mm N M^3/min(ANR) kg
SFC-1338 3800 13 8 6.5 5 Max.100 0-60 680 0.45 0.55 10
SFC-1325 3000 10 8 6
SFC-1311 1100 12 10 8
SFC-1305 700 14 12 10
(2)切割头配有LED灯:在车间工作环境暗淡的情况下,切割头可配备LED灯供使用。
(3) 可选择激光红外交叉线:易于校正切割头
(4) 自动边缘检测功能:针对大、重工件难以移动,方便对准切割原点
注意事项:
1. 不同的空气压力,钻削能力将有所不同(标准压力0.5mpa)。
2. 当用小直径钻头(小于1毫米直径)处理像树脂这类材料时,建议使用每分钟7000转或更小的旋转速度。
3. 液压调速器的标准是型号 RB-2430(SFB)和 RB-2460 (SFC)
4. 型号的选择应根据工件的形状、材料、可加工性、工具直径、转速(切削速度)等。
5. 为了达到最大输出量,需要从起始位置移动7毫米以上。
6. 当使用普通高速钻头切割更硬的硬质合金工具或者工具柄部时,请与最近的销售办事处联系。
