水刀控制器和软件

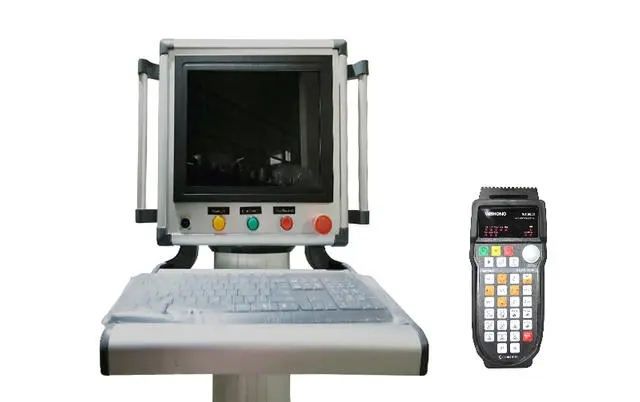

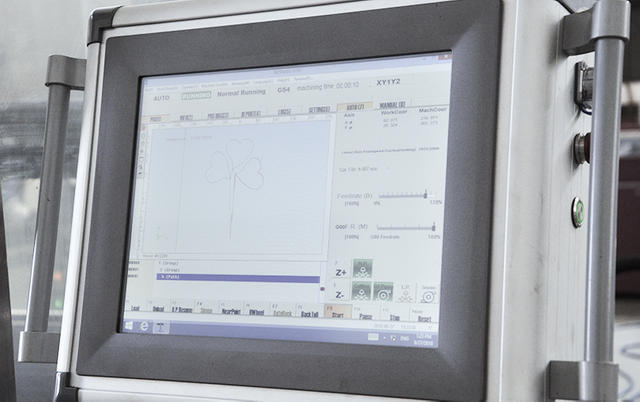

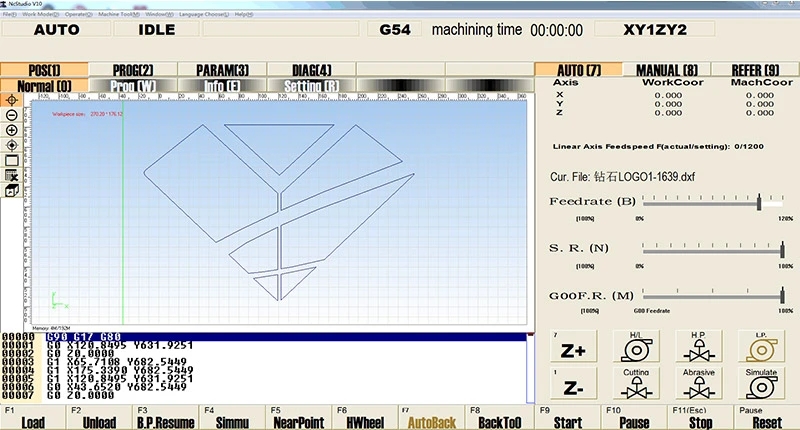

01 维宏数控系统

产品配置

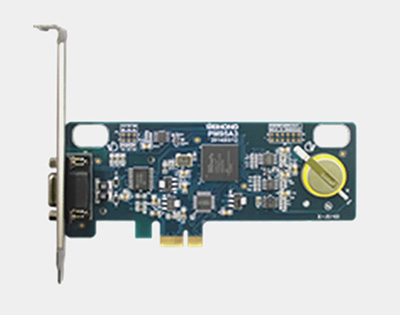

PM95A

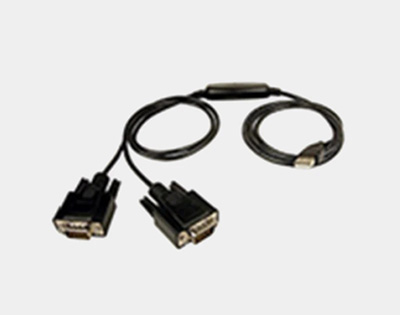

DB9M/P 电缆

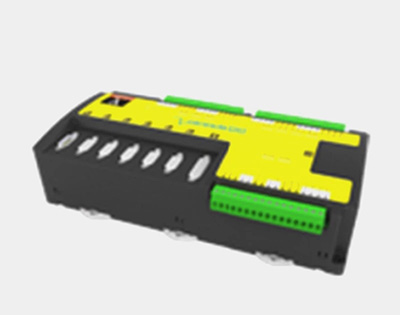

拉姆达控制器

规格参数

数控规格	支持轴数 3-5轴
控制信号	正频 1MHZ 控制方式位置控制控制信号差分信号 Position Signal Type Plus+Direction
沟通	与 Lambda PHOENIX 总线的外部 PCI 交互
主轴	模拟电压输出 0-10V
刀具测量	工具测量模式固定校准、移动校准、首次校准和换刀校准
赔偿	补偿类型丝杠误差补偿、背隙补偿、AQE补偿、刀具补偿
刀具路径文件	支持的文件格式 .g/.nc/.u??/.demo/.iso/.eng/.cut/.dxf/.plt/.txt
运营	WCS 支持 WCS G54-G59 和零工作加工技术阵列、镜像&旋转、循环加工
操作方便	手轮引导、断点续传、工具选择
高速高精度优化	插值算法 T 型、S 型和 LEP 算法
软件语言	中文、英文
安全可靠	软件报警程序错误、操作错误、超程错误、PLC错误、IO通讯错误等报警

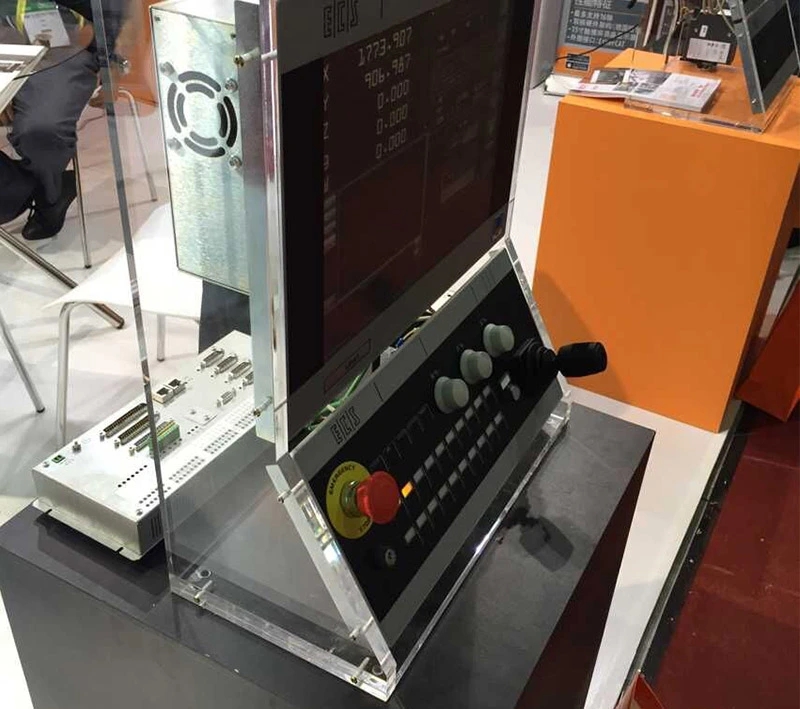

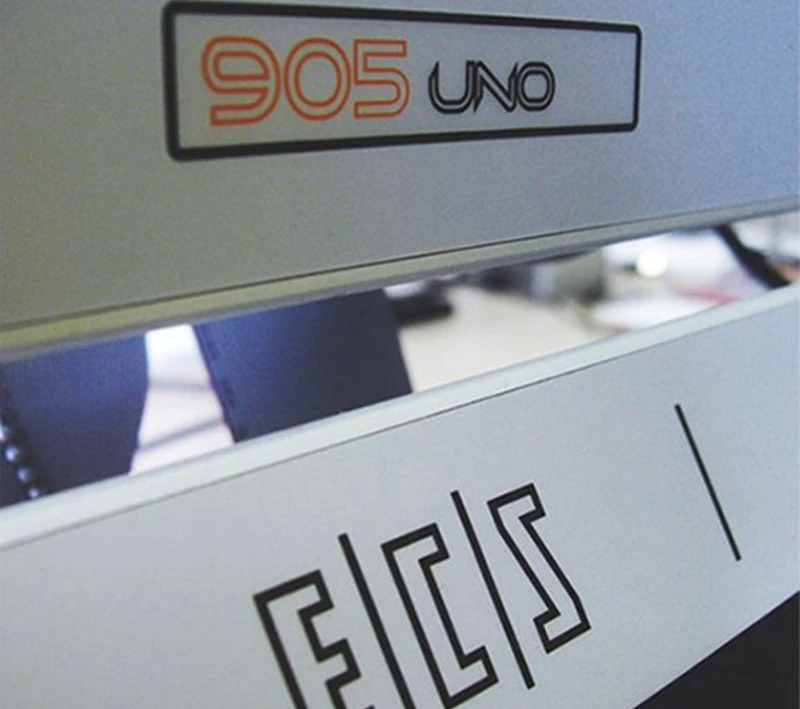

02ECS 控制器

规格参数

最多插补 16 个轴
节点 EtherCAT 管理 EcsLink
硬件架构双核（控创）
Mechatrolink® 2 和模拟驱动器
具有高性能和低功耗
使用 EtherCAT 时多达 2048 个 I/O

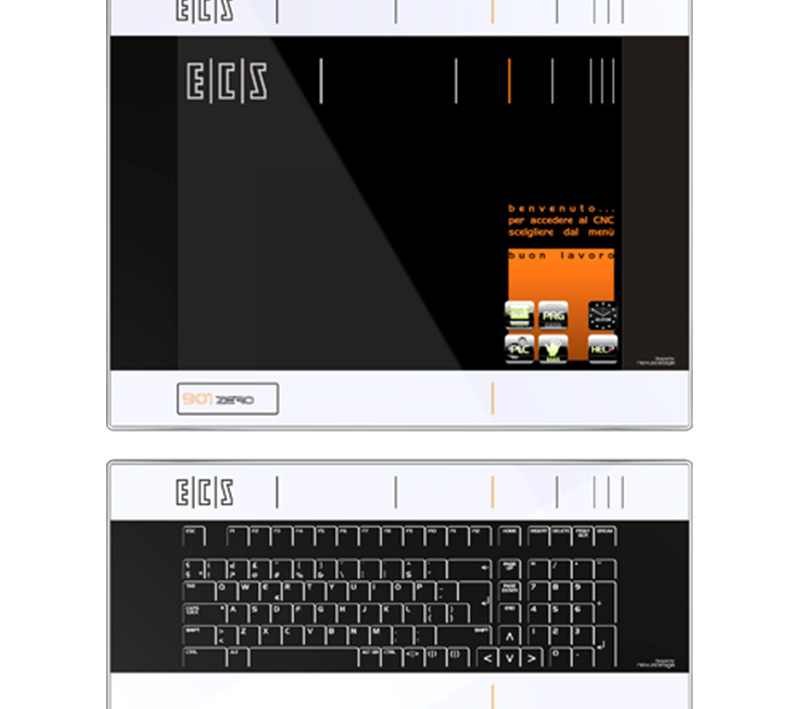

监视器 15" LCD - 集成触摸屏（可选）

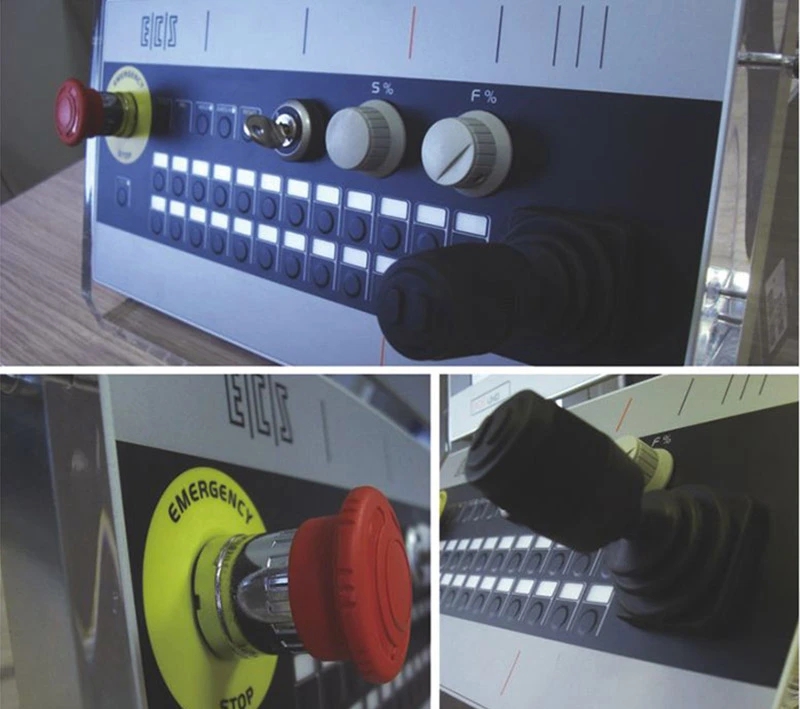

模块化机器面板（可选）
外围接口：EtherCAT
字母数字键盘（可选）

主要特点

设置起点和终点及其参数
设置起点和终点及其参数

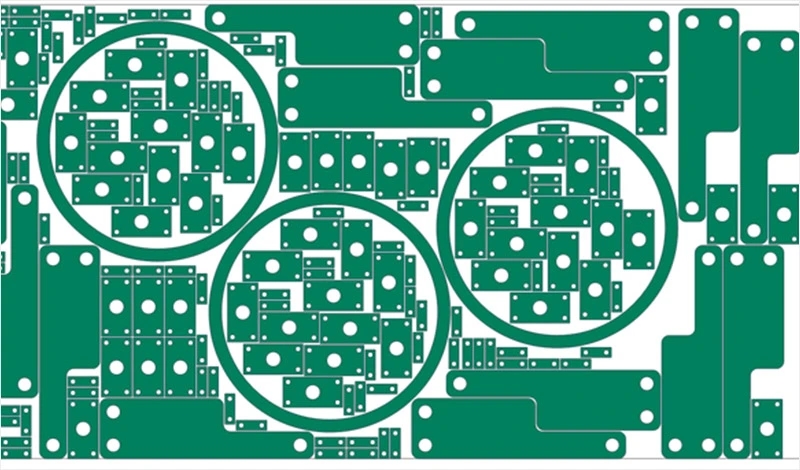

重复选定的轮廓，直到完成一组设定尺寸的板或在具有定义数量的行和列的矩阵上

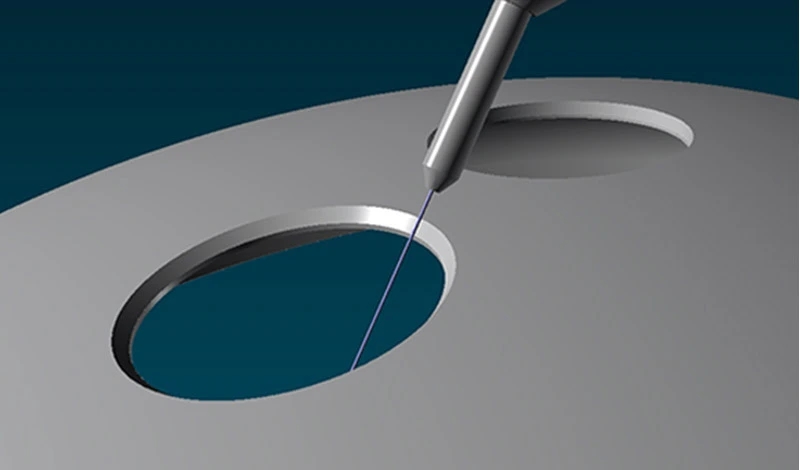

以图形方式模拟编程操作
保存操作并稍后调用它；选择由图形帮助提供
自动选择预设操作或调用它并立即执行

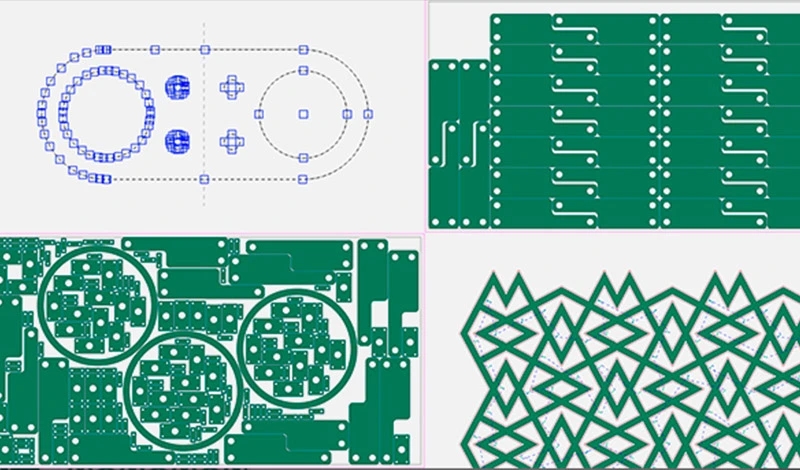

03嵌套和编程

IGEMS 是专为水刀切割机设计的现代 CAD/CAM/NEST 软件。

全世界成千上万的人使用 IGEMS 来制造他们想要的任何东西。凭借我们在水刀切割方面的丰富知识以及
对机器的无限使用，我们正在努力打造为客户服务的产品。
