光纤激光切割

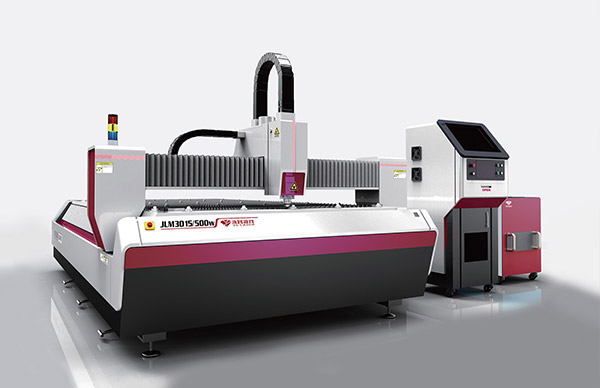

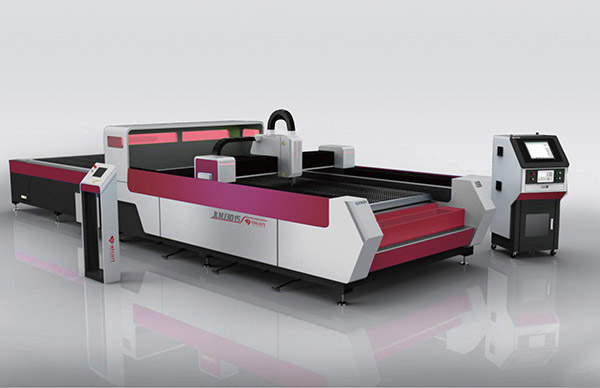

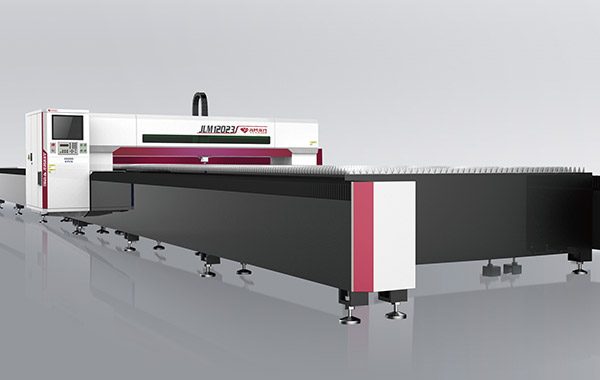

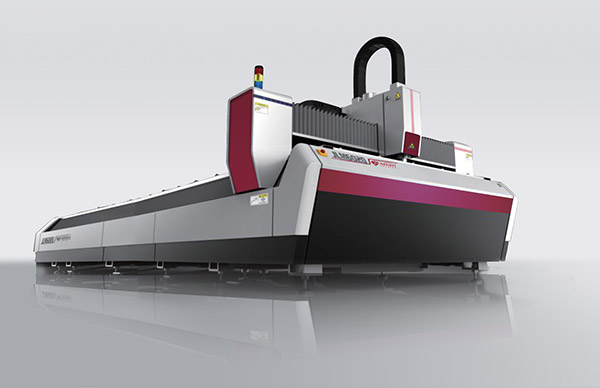

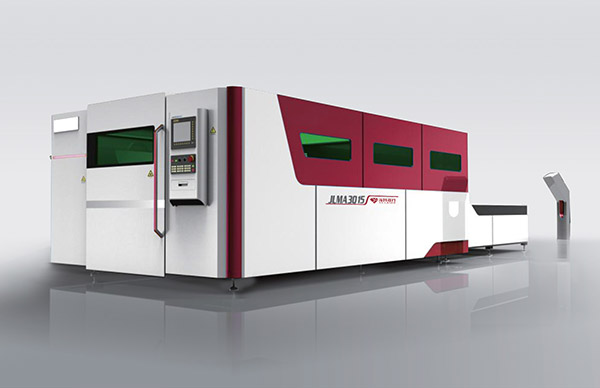

01机床照片

项目

技术参数

型号

3015

4020

6020

最大切割尺寸(mm)

3000*1500

3000*2000

6000*2000

工件最大高度(mm)

110

110

110

XAxis(mm)

3100

4100

6100

有效切割行程

Y Axis(mm)

1600

2100

2100

ZAxis(mm)

150

150

150

XAxis(mm)

±0.03

±004

±0.05

定位精度

Y Axis(mm)

±0.03

±0.04

±0.05

ZAxis(mm)

±0.01

±0.01

±0.01

重复定位精度

XAxis(mm)

±0.02

±0.02

±0.03

Y Axis(mm)

±0.02

±0.02

±0.03

ZAxis(mm)

±0.005

±0.005

±0.005

XAxis(mm)

120

120

120

快速定位速度

Y Axis(mm)

120

120

120

ZAxis(mm)

30

30

30

加速

XAxis(mm)

1.3

1.3

1.3

Y Axis(mm)

1.3

1.3

1.3

工作平台装载重量(kg)

1200

1800

2400

工作平台提升时间(s)

15

15

15

工作平台交换时间(s)

20

22

25

激光电源(w)

500/800/1000/1500/2000/3000/4000

机床的功耗(Kwh)

9.45

10.25

10.25

总重(T)

9.65

11.3

13.8

边界尺寸 长*宽*高(mm)

7861*3225*1600

12150*3225*1600

15260*3225*1600

02产品功能特性
  • 1, 自主研发、制造切割平台,特殊加工工艺具有高精度,可靠的稳定性以及使用寿命长的特点。
  • 2,钢板的主体焊接、传动结构、轴上的铝铸梁,重量轻、响应快、动态性能好。
  • 3, 双传动轴下精密螺旋结构在锥齿轮传动上运动具有可靠的稳定性。
  • 4,国际一流的优质光纤激光器,在工业应用上历史悠久,维修方便,稳定性可靠性高。
  • 5, 带有响应快高精度伺服电机
  • 6,高精度激光切割头,进口光学镜片,聚焦精细,调整方便,切割完美。
03产品优势

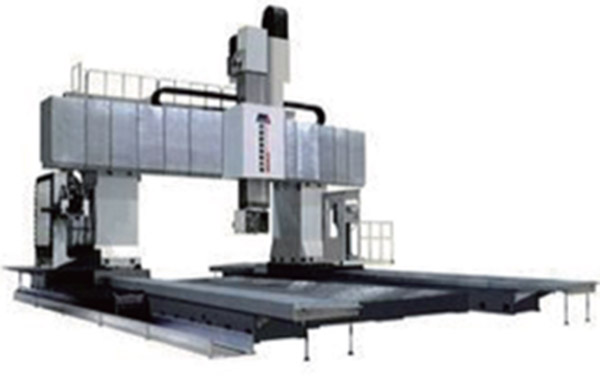

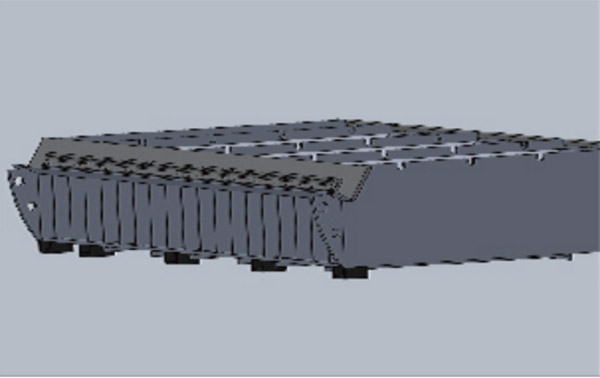

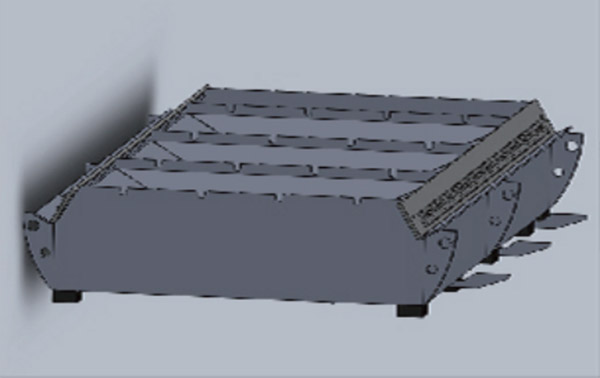

永昌激光切割机本体采用钢箱焊接工艺,二次退火,并在大型龙门数控车床上加工。
永昌激光切割机在双驱动的龙门结构下,直线导轨通过倾斜安装,应力状态更合理,运行起来稳定性更高。

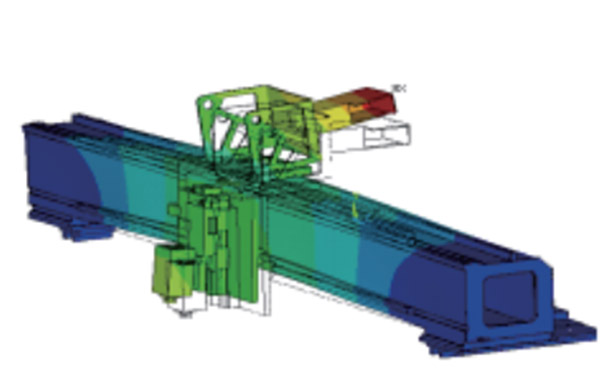

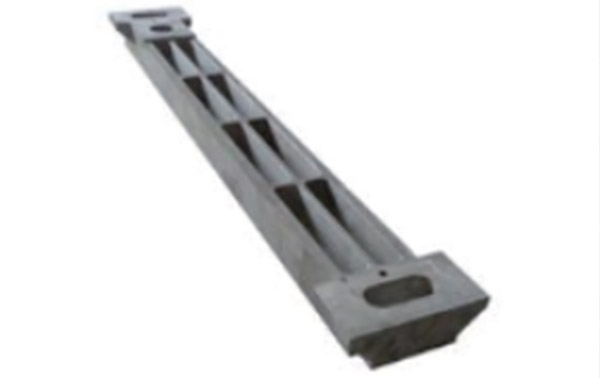

铸铝梁,永昌激光切割机,重量轻,动态响应好,加速快,综合切削效果好。

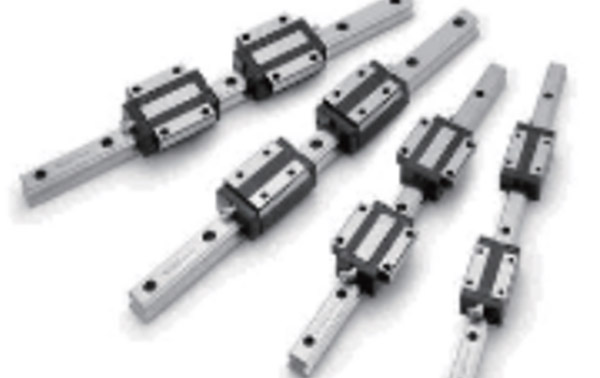

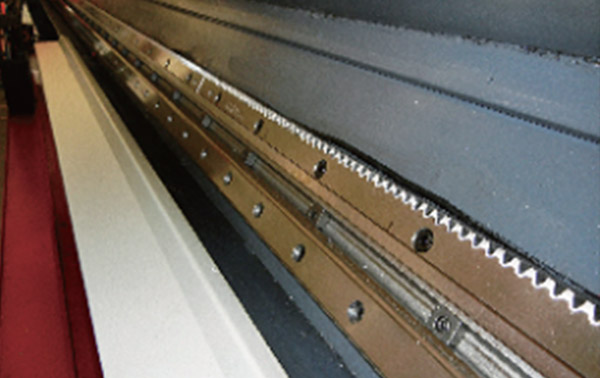

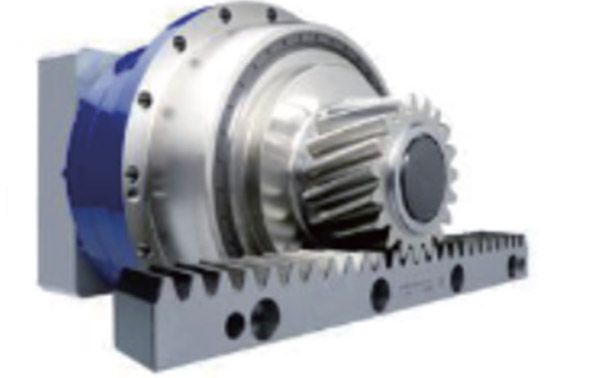

永昌激光切割机采用国际一流的品牌传动元件,THK直线导轨,YYC齿轮齿条,SHIMPO法兰输出精密减速器。

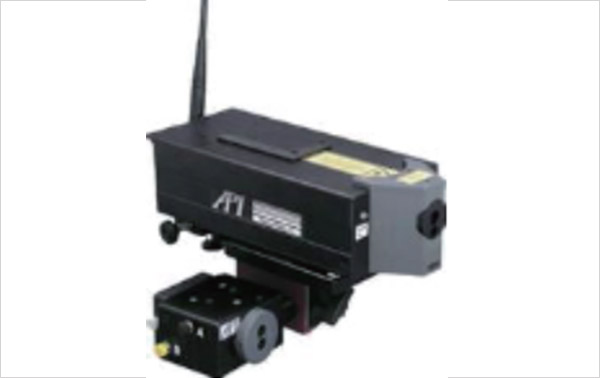

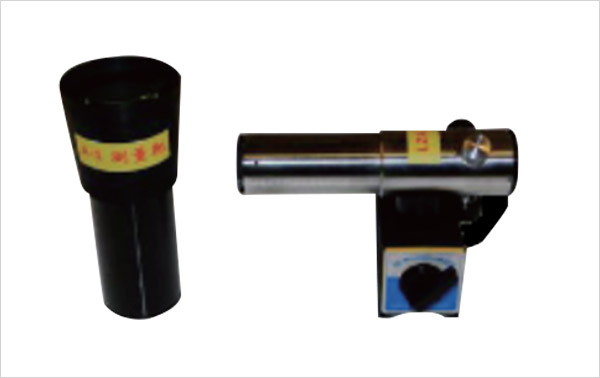

严格的装配工艺质量检测、完善的质量体系、检测设备和高精度激光干涉仪、激光准直仪和三坐标投影仪,确保每一台交付的设备都能达到公司的质量标准。
04激光发生器

通快

Trudisk激光系列结合了固体激光器和二极管激光器的优点。 半导体激光源提供激发能量,保证高效率和光束质量。
  • 优质光束
  • 结构紧凑
  • 高精度
  • 易于维护
  • 利用性高
  • 全尺寸光纤,即插即用
  • 功率:2KW-16KW
  • 光束质量2-25mm×MRAD
Trutisk系列激光发生器采用功率反馈模块,大大提高了稳定性和可靠性。加工铝、铜等有色金属材料。

IPG

IPG光纤激光器是世界上应用最广泛、最可靠的激光器之一。切削效率和质量获得最终客户的认可。光纤直接传输到切割头而不造成损失。 激光发生器单独安装,容易被去离子水冷却。光纤激光器功率单元更小、更轻。.
  • 优秀的光束质量(BPP)
  • 维修容易
  • 全功率范围内产品,控制器 BPP
  • 模块化设计,即插即用
  • 长焦距下的小光斑
  • 结构紧凑,安装方便
  • 光电转换效率30%
  • 10万小时运行时间

瑞科

瑞科是中国著名的光纤激光发生器供应商。 它的光纤激光器已广泛应用于切割领域。单模连续光纤激光器具有效率高、光束质量好、可靠性高、使用寿命长、可靠性高等优点。在金属薄板材料的应用中,对于同一类型的激光器,该系列激光器的切削刃窄且表面光滑。 本系列采用QCS或QBH光纤传输系统,具有多种控制方式,兼容性好。
  • 效率高
  • QCS/QBH传输光纤
  • 极好的光束质量
  • 免维护
  • 连续或调制模式

Max

Max是国内第一家自主研发的光纤激光产品,主要零部件由中国供应商提供。备品备件和服务价格在市场上极具竞争力。MAX光纤激光器稳定可靠,加工速度快,切割质量得到了业界的认可。与其他品牌相比,Max是国内激光领域的佼佼者。
  • 波长范围 1070 ~ 1090nm
  • 免维护
  • TEM00光束质量(M2<1.4)
  • 单模光纤传输
  • 二极管寿命超过10万小时

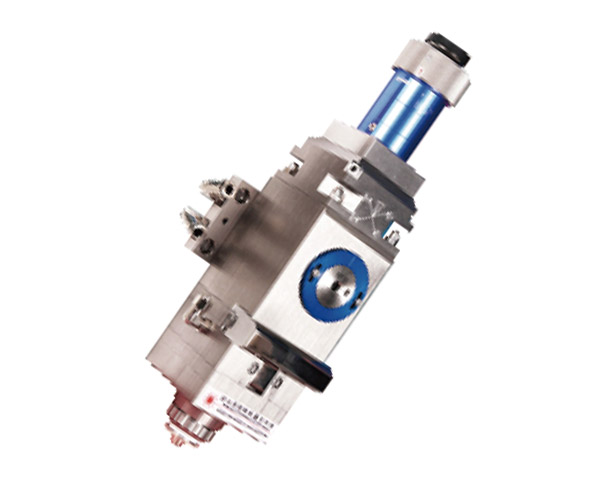

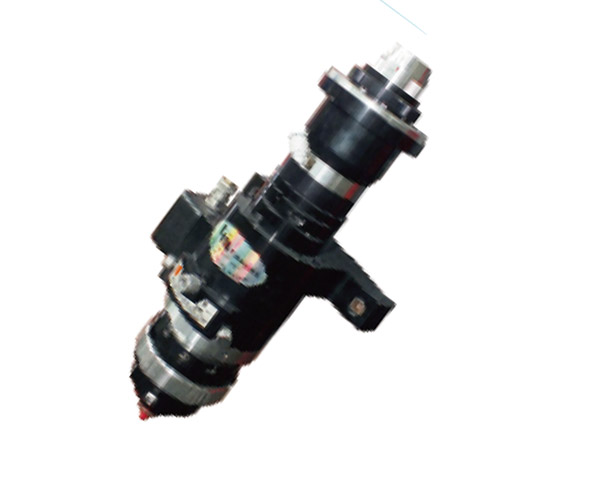

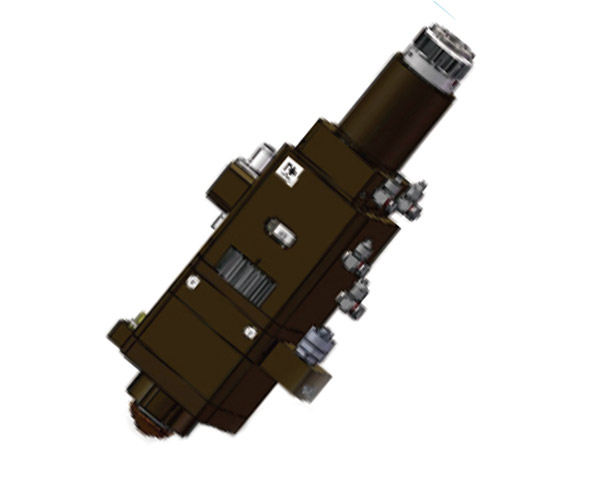

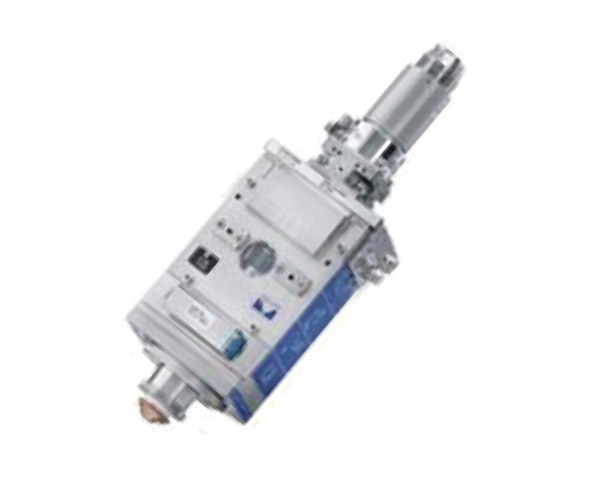

05激光切割头
介绍:
德国PrimeTeC、LaseMeCH和瑞士AG RAYTOOLS AG激光切割头被公认为是最优秀的激光切割头,切割能力和质量更适用于满足不同客户的需求。永昌激光推荐客户有效的解决方案,达到最佳切割质量。

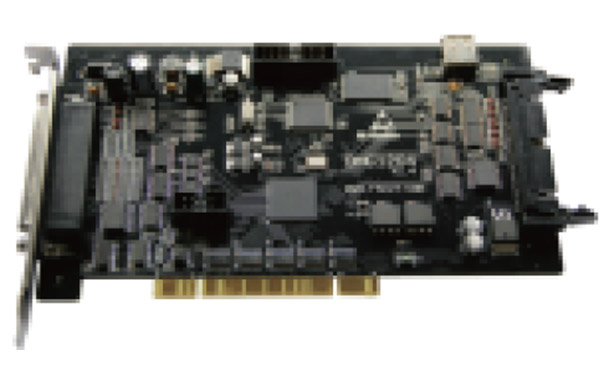

06数控系统
介绍:

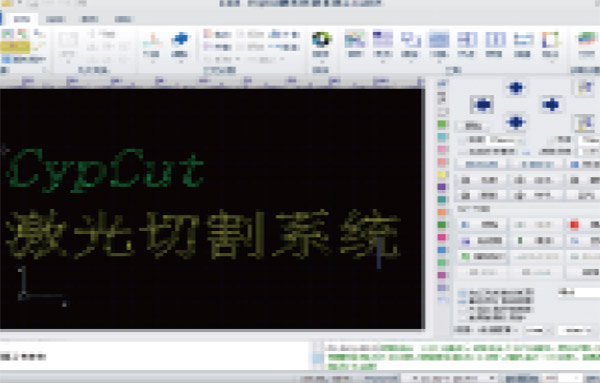

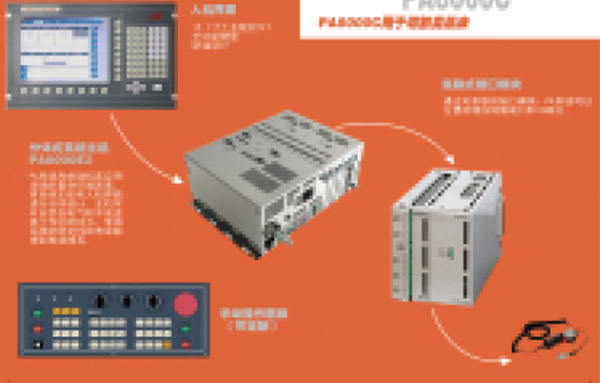

PA8000 CNC和FSCUT2000数控控制器是应用最广泛和最先进的控制器。 PA800 0C数控是一种闭环系统,高速响应,主要用于高级激光切割机。 FSCUT2000数控系统是一种性能优良的开环激光控制系统。它的加工技术和强大的图形编辑功能非常可靠实用,操作方便,易于学习,激光切割电源功率主要领域为:500W、700W、1000W。

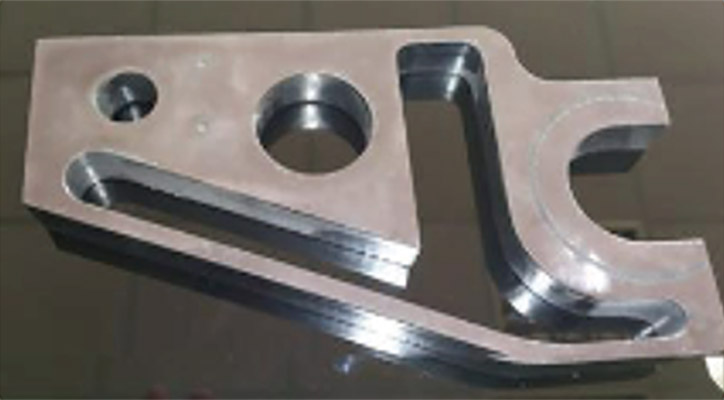

07切割样品

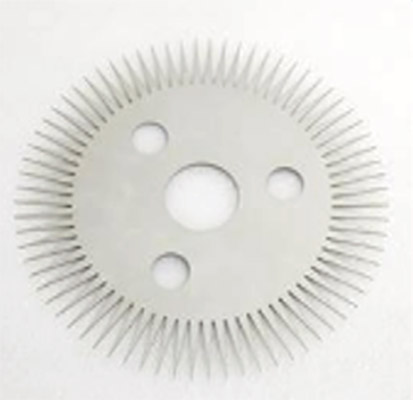

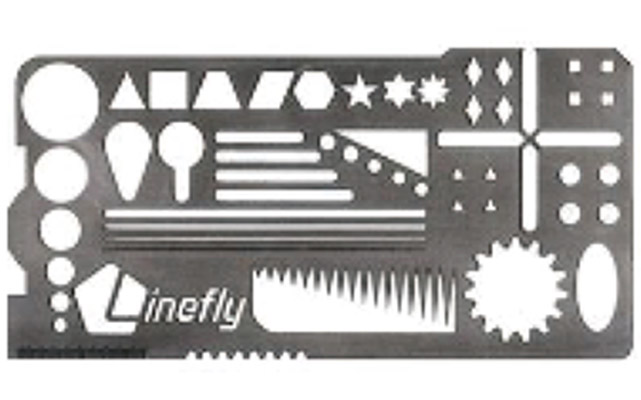

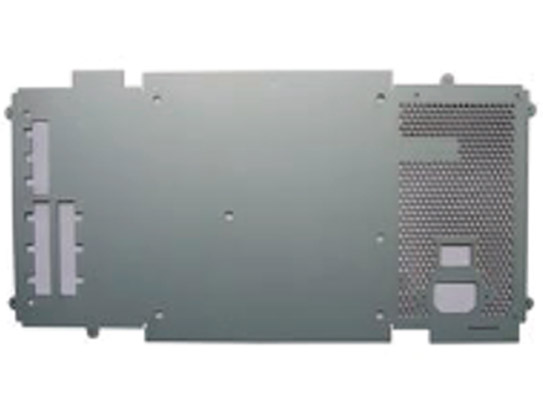

薄板

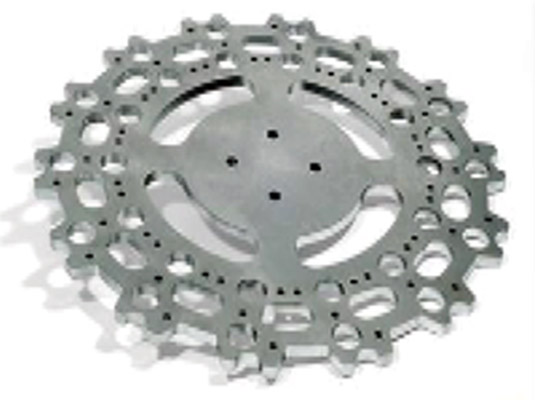

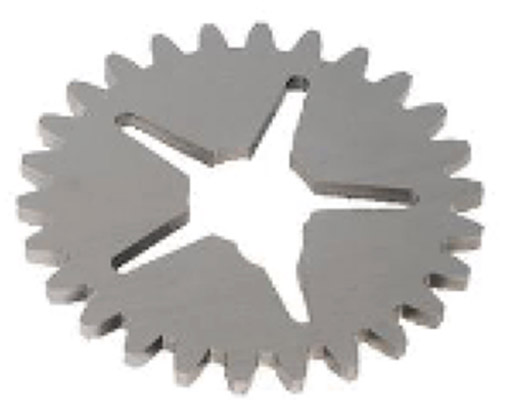

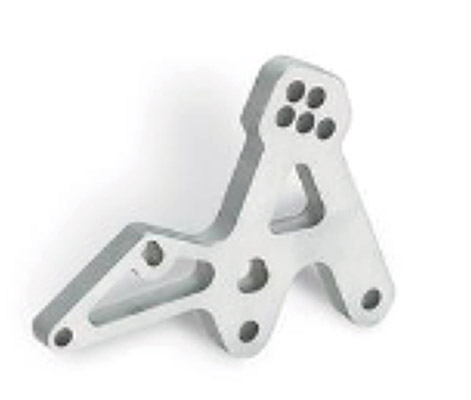

中厚板

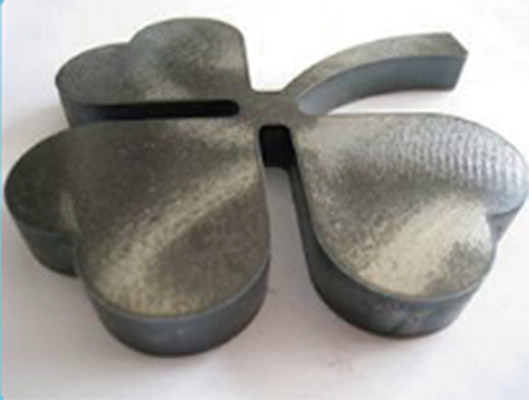

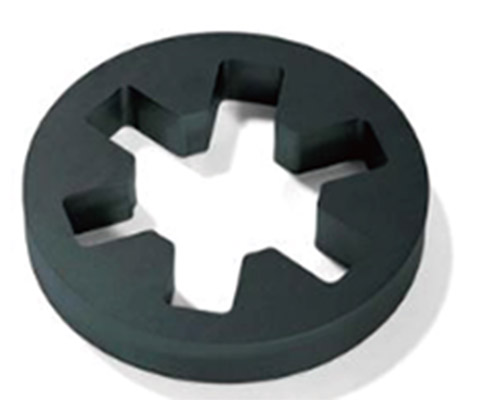

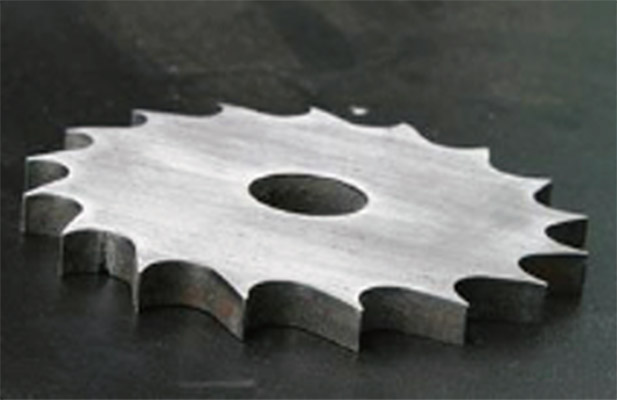

厚板
