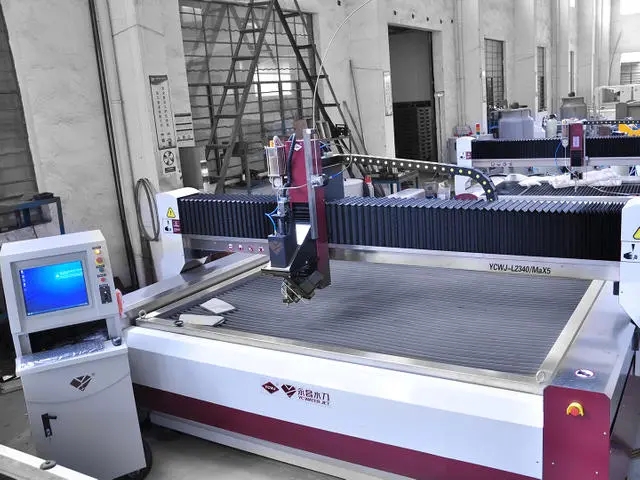

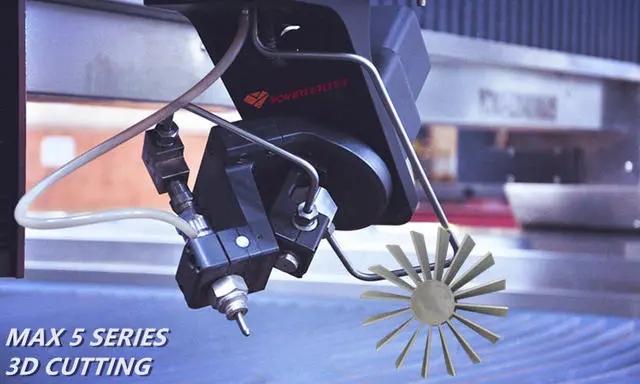

    Max5轴水刀切割头—3D水刀切割

    3D水刀切割头技术参数

    ● 斜面轴 (A):±45°
    ● 旋转轴(C):±540°
    ● 控制精度:±0.01mm
    ● 角度精度:0.01°


    Max 5轴水刀切割头在标准三轴(x轴Y轴Z轴)基础上增加了a轴(绕x轴旋转)和c轴(绕z轴旋转) ,可实现大角度偏转。采用先进的技术和意大利ECS控制系统,可产生0-±45°或更大的倾斜切割,大旋转角度可达±540°。因此,可以达到3d水刀切割的效果。

    凭借Max5系列5轴水刀切割系统YC WATER JET已广泛应用于高精度要求的切割行业,如切割圆锥、弧形叶轮、齿轮等工件。

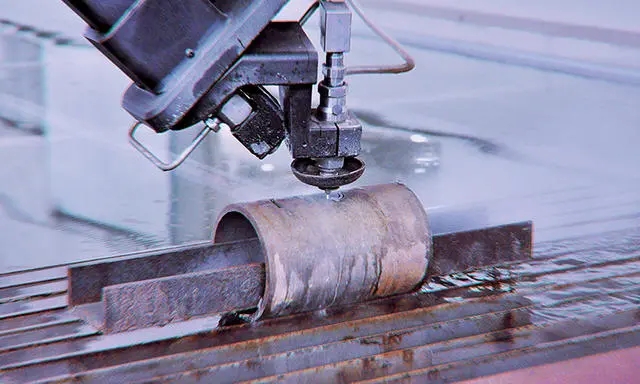

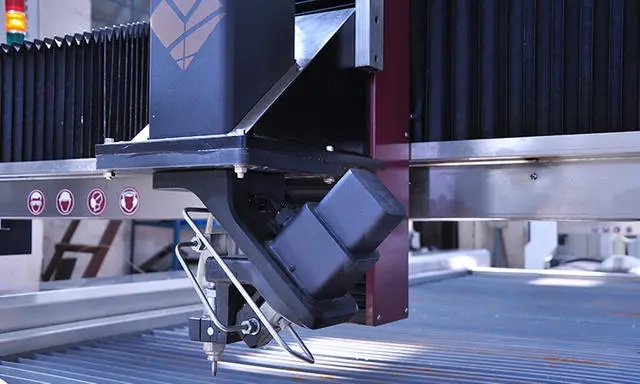

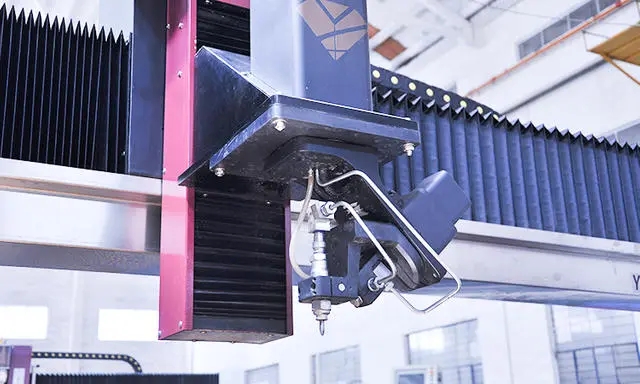

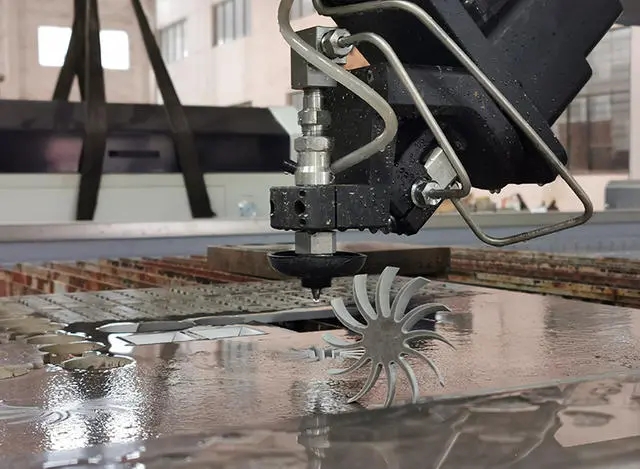

    切割头细节

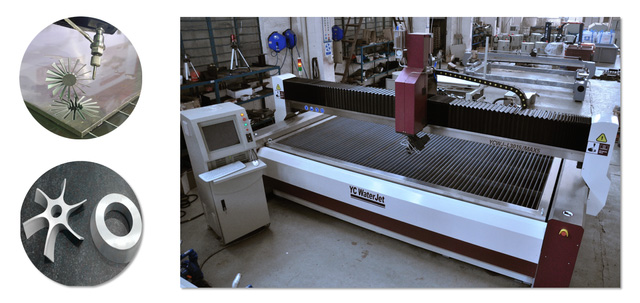

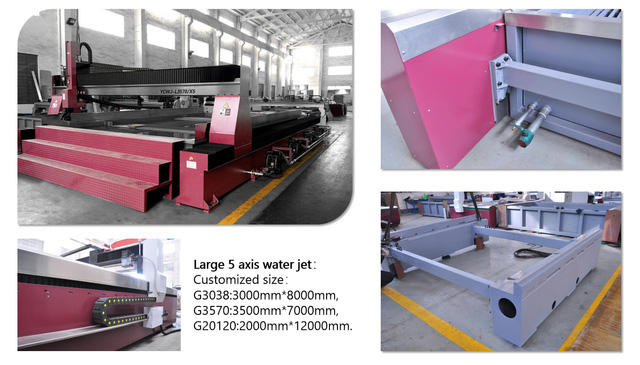

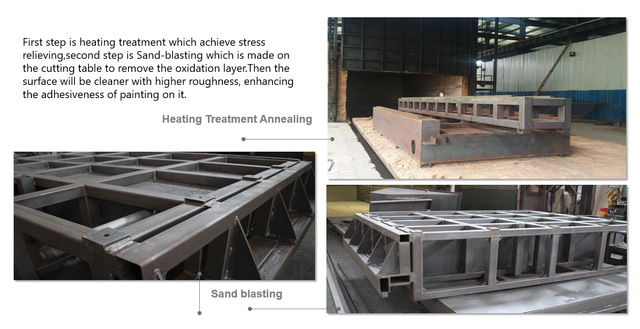

    切割平台细节

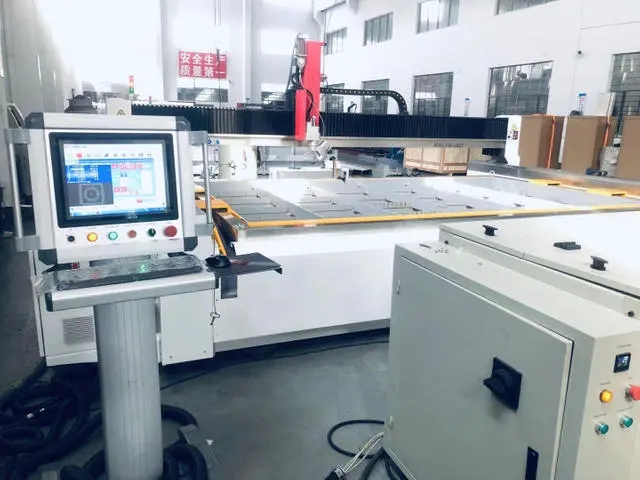

    数控水刀切割机参数(L=龙门式)
    参数 单元 YCWJ-L1010 YCWJ-L2015 YCWJ-L3015 YCWJ-L3020 YCWJ-L2060
    高效切割区 毫米 1000×1000 2000×1500 3000×1500 3000×2000 2000×6000
    轴行程 X 毫米 1000 2000 3000 3000 2000
    毫米 1000 1500 1500 2000 6000
    Z 毫米 150-180 150-180 150-180 150-180 150-180

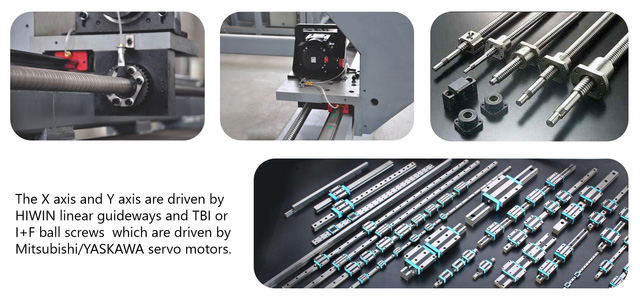

    X轴和Y轴采用HIWIN或I+F滚珠丝杠和导轨;我们采用伺服电机驱动  三菱或安川
    切割精度 毫米 ±0.1
    定位精度 毫米 ±0.2
    X,Y 空转速度 米/分钟 0-15(如果需要30m/min的速度,我们可以按要求做)
    切割速度 米/分钟 至于细节材料和厚度

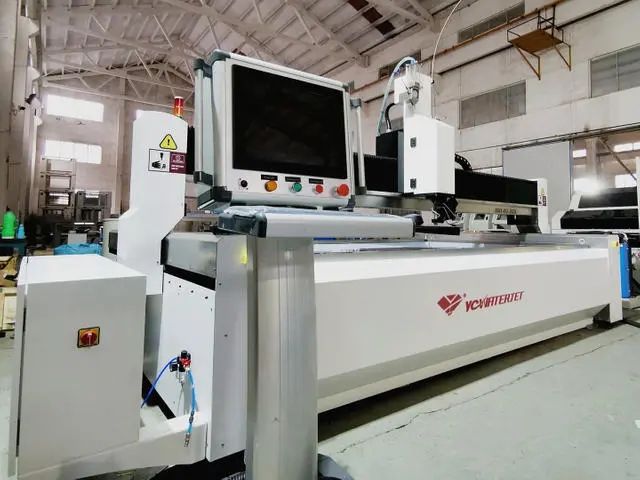

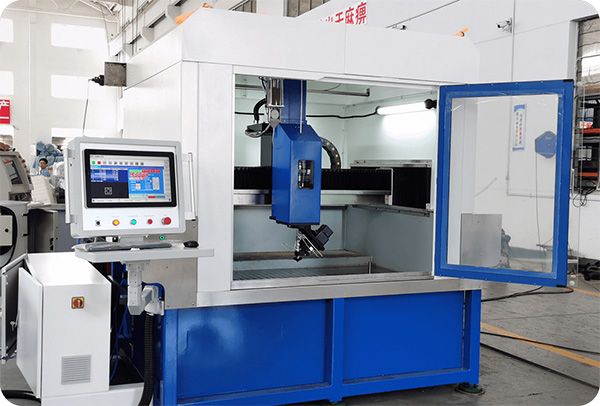

    S 系列

    结构:
    ● 它卫生可靠。全封闭玻璃切割空间,干净无尘。我们可以清楚地观看切割过程。
    ● 开窗即关,安全又智能。
    ● SS收集槽可浓缩切割后的残渣和废水。
    ● 移动式清洁窗操作简单方便。
    传输:
    ● 采用交流伺服系统,精度更高。
    ● 直线导轨和滚珠丝杠模块经久耐用。
    ● 有效切割尺寸: 1000mm*1000mm*200mm
    ● 大切割速度: 15m/min

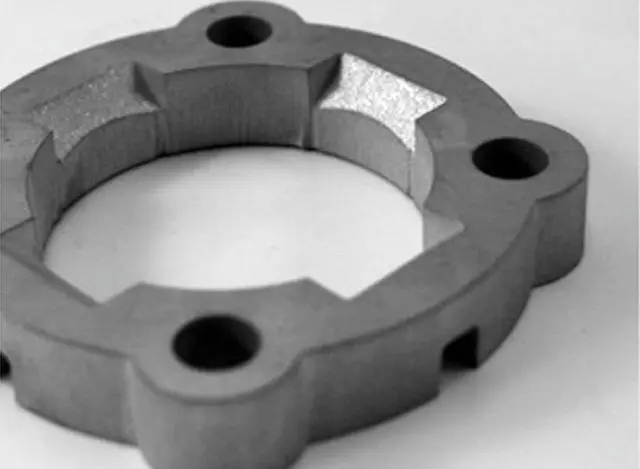

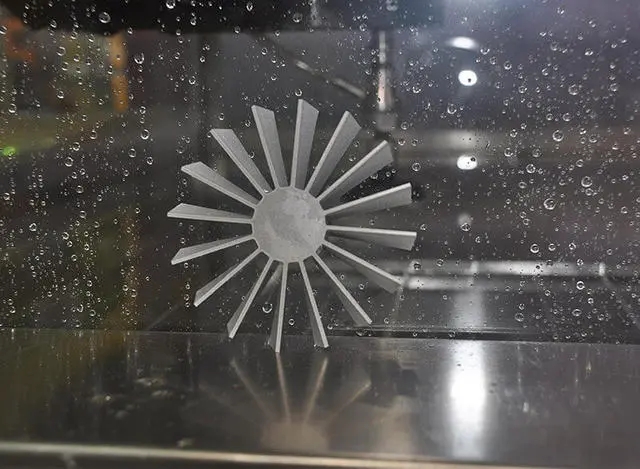

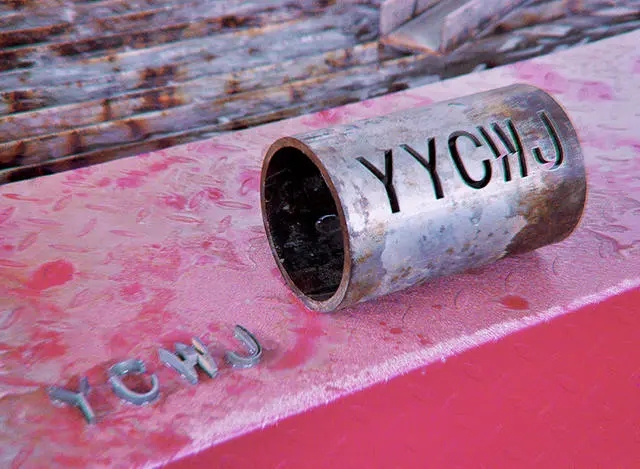

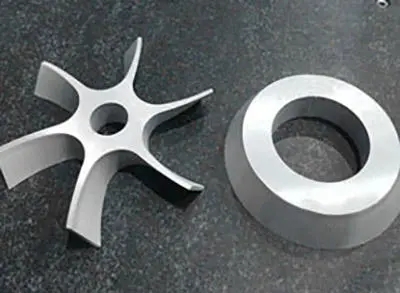

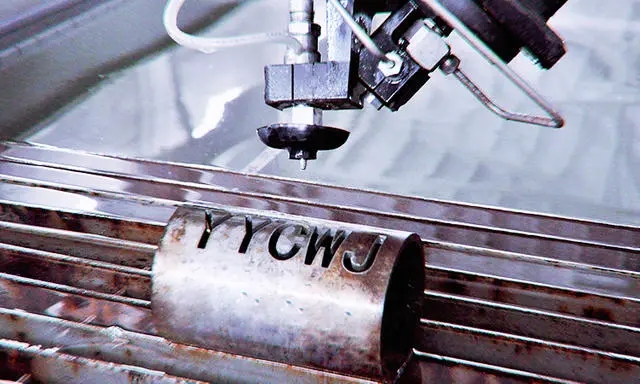

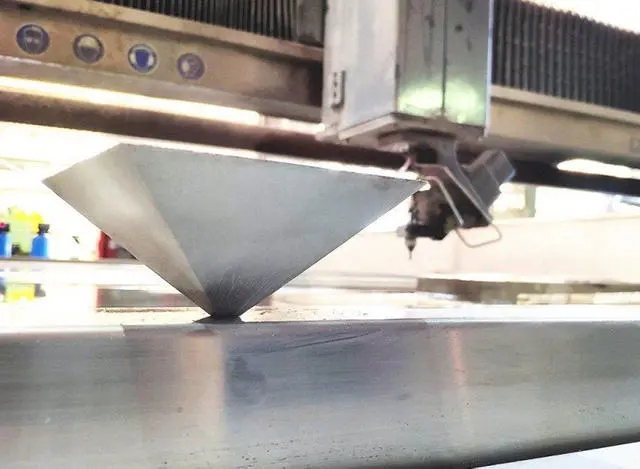

    切割样品

    水射流切割机高压泵

    主要特点:
    控制:PLC
    换档:电液
    控制 冷却:冷却器/油热交换器
    进水过滤精度:≤0.45μm 回
    油过滤精度:20μm
    工作温度:0-50°c
    出口:UNF 3/8"冷却入口/出口:NPT1"
    大孔口尺寸:0.33mm

    高压泵
    模型 YCG-3038 YCG-3742S YCG-7542S
    大压力 3800Bar/55,000Psi 4137Bar/60,000Psi 4137Bar/60,000Psi
    大水流量 3.7升/分钟 3.7升/分钟 7.4升/分钟
    大孔口/喷嘴 0.011/0.03 0.013/0.04 0.016/0.05
    力量 30KW/40HP 37KW/50HP 75KW/100HP

     更多选择:YC伺服泵或海宝泵

    水射流切割机控制器和软件

    使用简单,易学,功能强大。威宏/ECS/ESA
