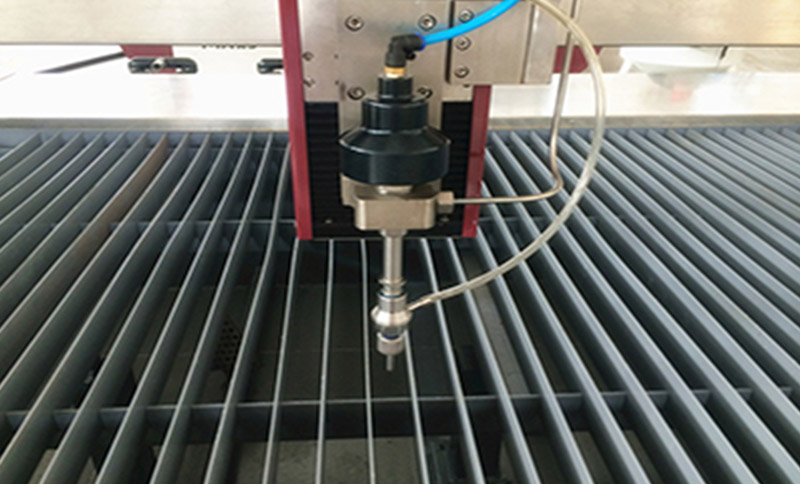

切割刀头

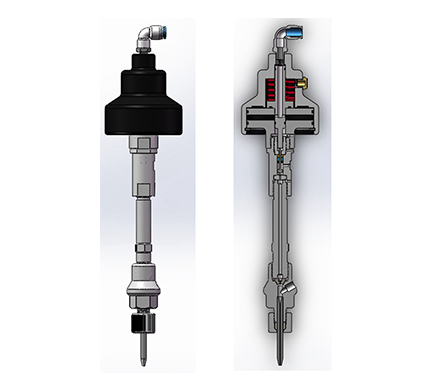

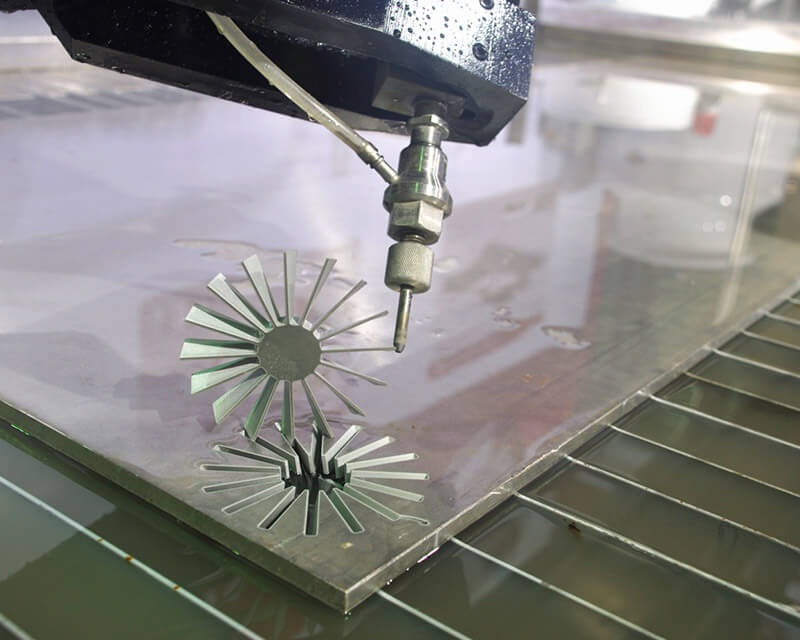

  • 带砂切割头

概述
  • 超高压水射流切割机分为带砂切割以及纯水切割两大类
  • (如碳钢、不锈钢等)、有色金属(如铜、铝、钛合金、镁合金等)、石材、玻璃、大厚度复合材料(如碳纤维、玻璃纤维等)。

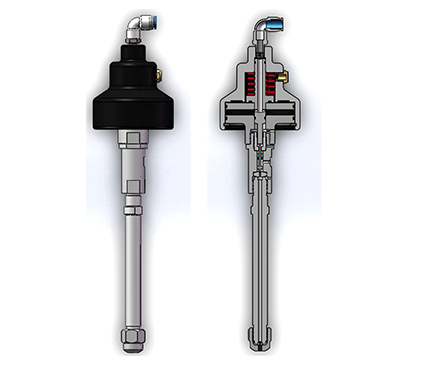

  • 纯水切割主要用于橡胶、泡沫、布、纸、岩棉、食品等。

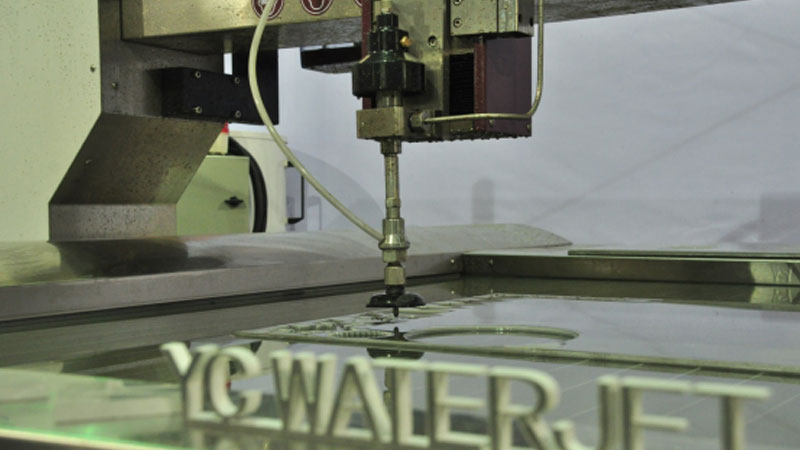

  • 标准水射流切割机
  • 动态5轴
  • AC 5轴
  • 多头切割
细节

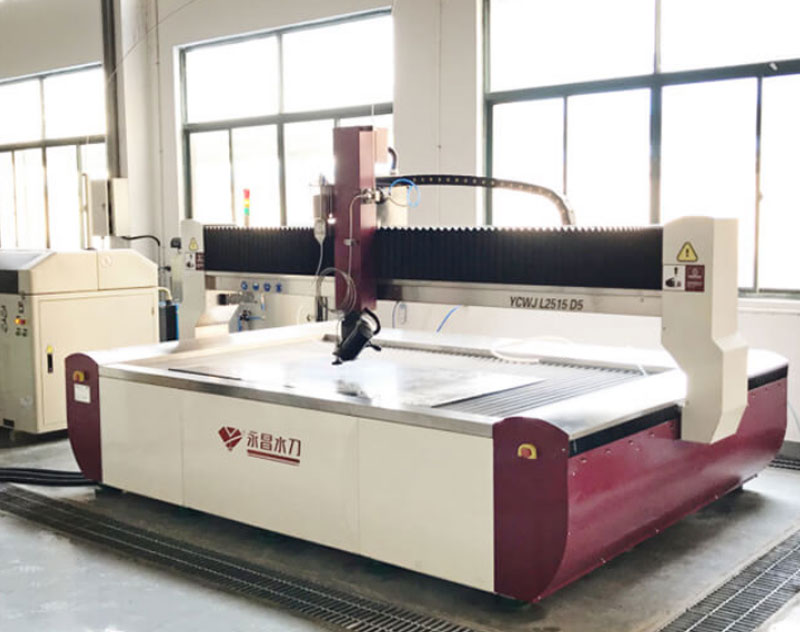

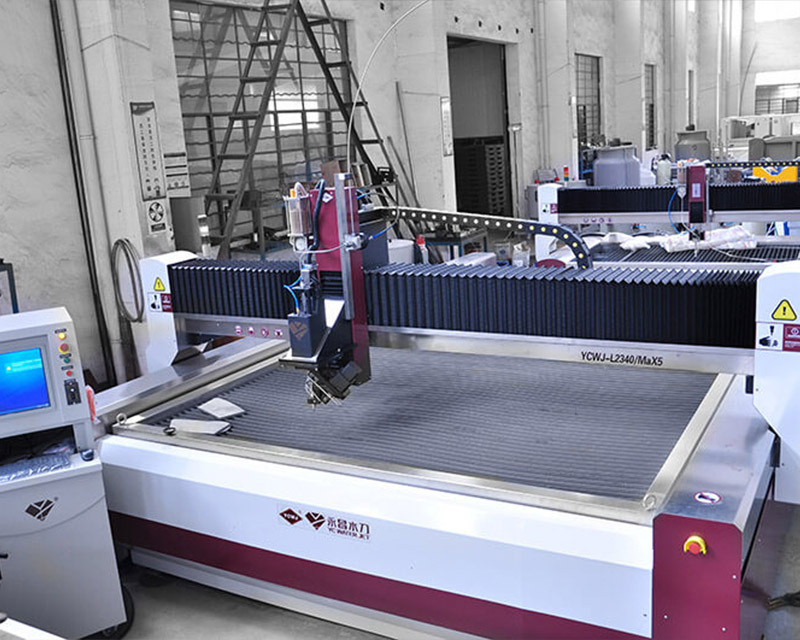

标准水射流切割机的结构特点:
  • 高压水射流切割机是一种在高速和高压条件下利用水射流切割金属和其他材料的工具。水射流切割机具有噪音低、无污染、精度高、可靠性高等特点,已广泛应用于矿山、汽车制造、造纸、食品、艺术、建筑等领域。水射流切割机可用于切割橡胶、泡沫、塑料、复合材料、石材、瓷砖、大理石、玻璃等材料。
参数
型号 YC-L2015 YC-L3020 YC-L4030 YC-X1520 YC-X1830
机床型号
(L龙门式, X 悬臂式)
龙门式 龙门式 龙门式 悬臂式 悬臂式
有效切削面积
(mm)
2000*1500 3000*2000 4000*3000 1500*2000m 1800*3000
X轴行程
(mm)
X 轴 2000 3000 4000 1500 1800
Y 轴 1500 2000 3000 2000 3000
Z 轴 150-200 150-200 150-200 150-200 150-200
数控控制系统 交流伺服电机 交流伺服电机 交流伺服电机 交流伺服电机 交流伺服电机
精度 切割精度 +/-0.1mm
重复定位精度 +/-0.025mm
运行速度 0-15m/min
电压 220V/380V/415V ,3ph,50HZ/60HZ (可根据客户需求定制)

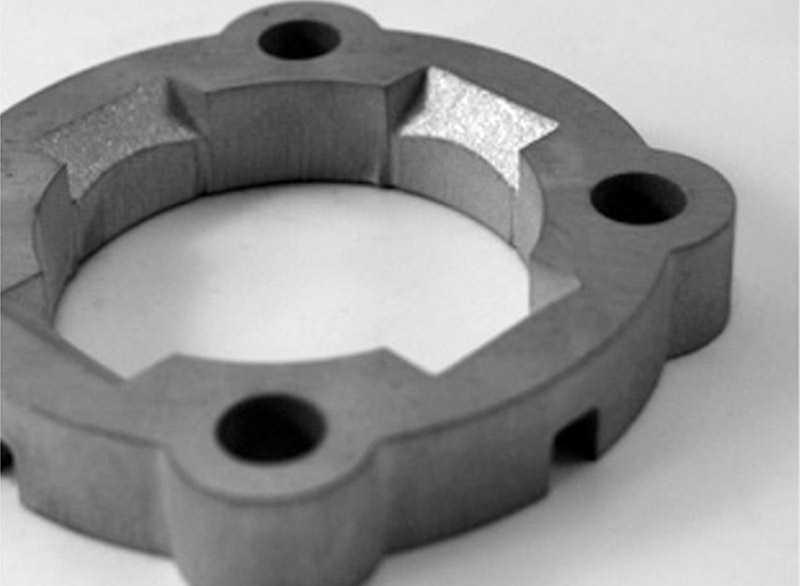

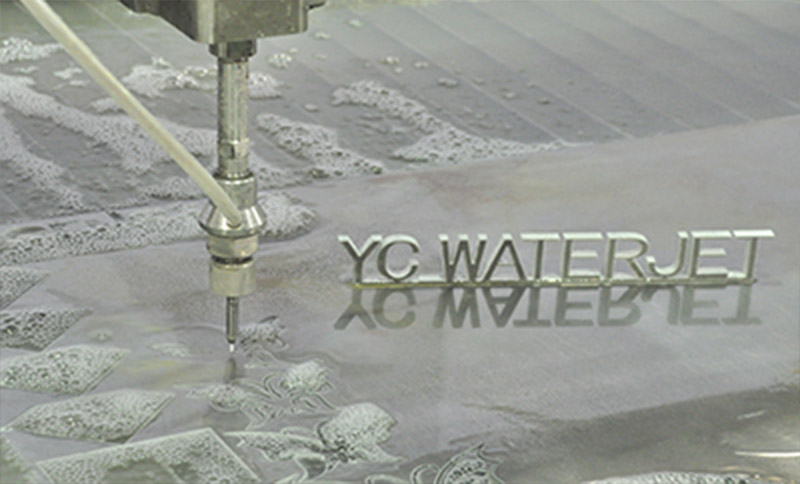

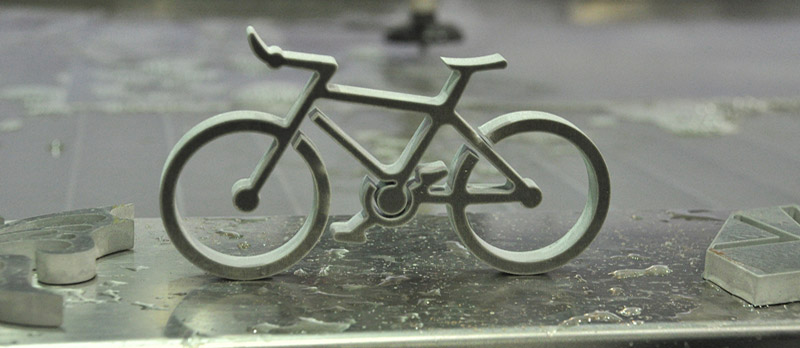

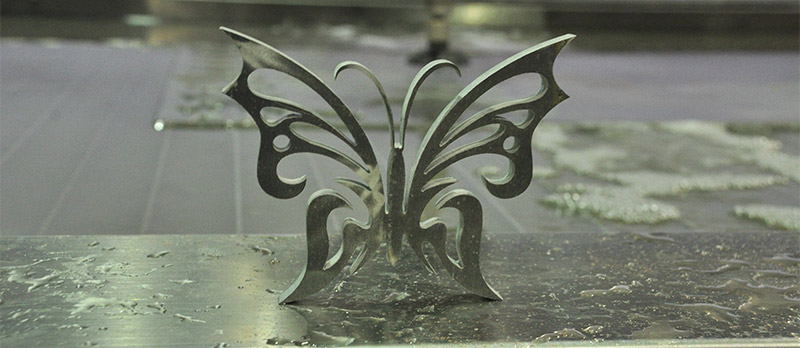

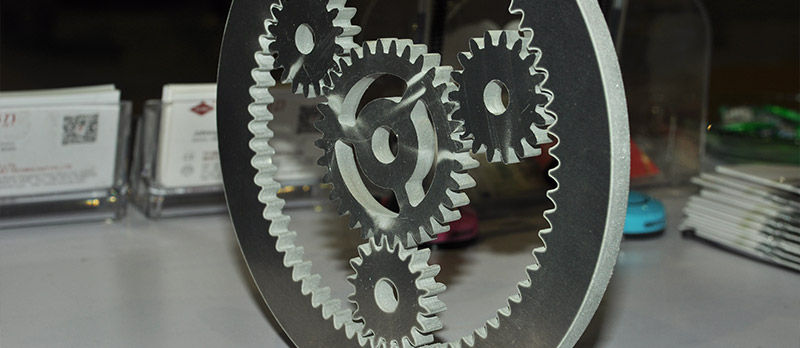

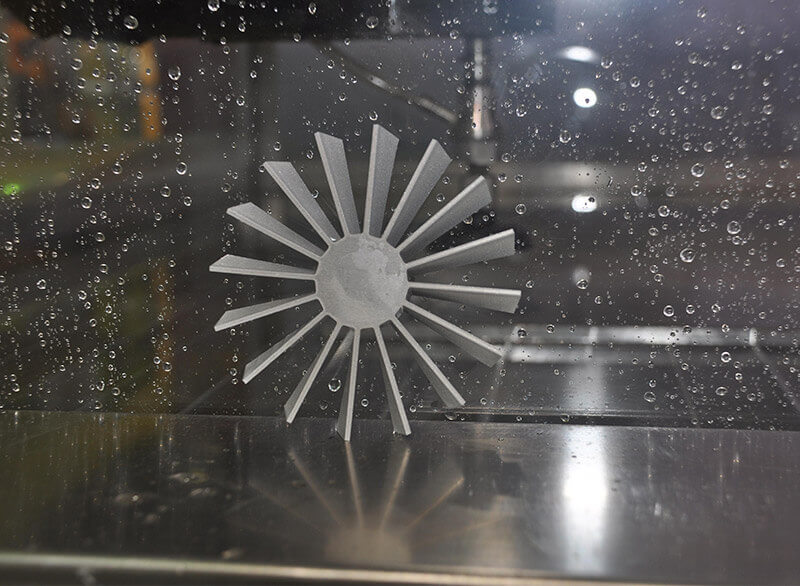

切割样品
细节

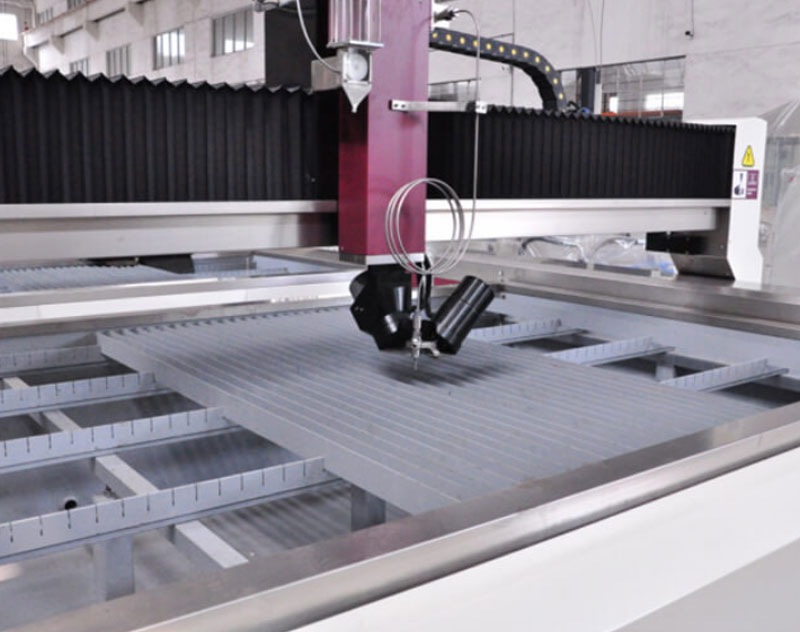

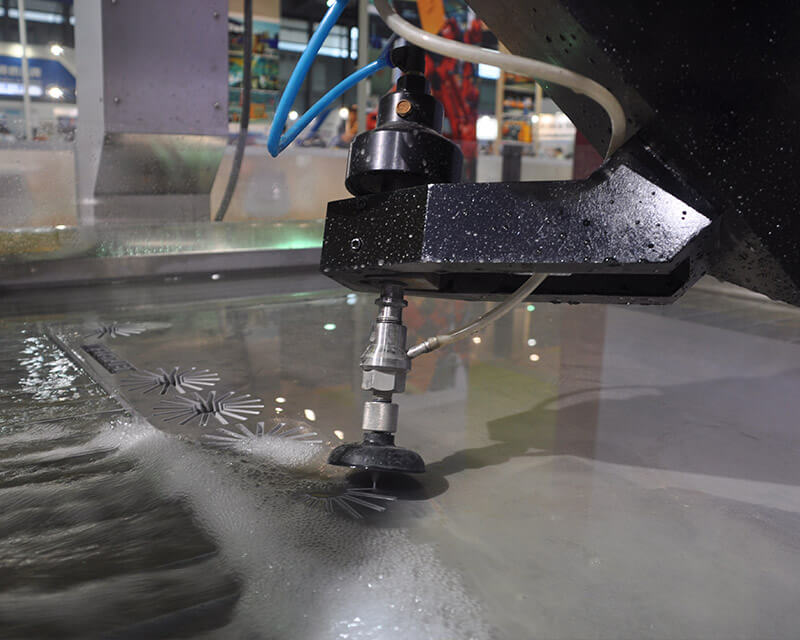

动态5轴的结构特征
  • 动态5轴水射流切割机是专门用于切割大理石和花岗岩,它可以补偿10°切削角度。它是一种斜切机。

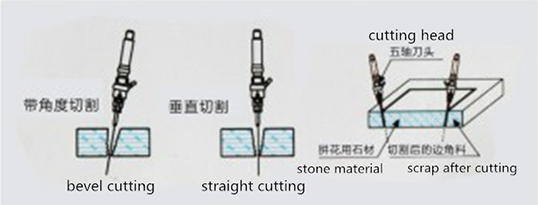

    由于水射流切割是一种柔体受流切割方式,因此在传统的3轴水射流切割机切割后的产品截面具有一定程度的倾斜;为了保证垂直切割断面的精度,必须降低切割速度。然而,动态5轴水射流切割机可以通过补偿切削角度来保证垂直切割部分的精度,而不需要降低切割速度。可用于石材,拼花的切割,不需要进行二次抛光打磨工艺,省时省力。
参数
动态五轴切割刀头
X、Y、Z轴传动
A,B轴角度补偿 0°-±10°

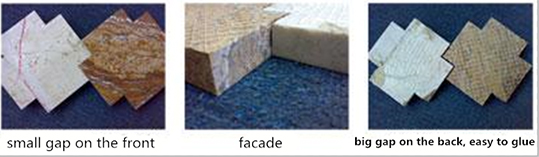

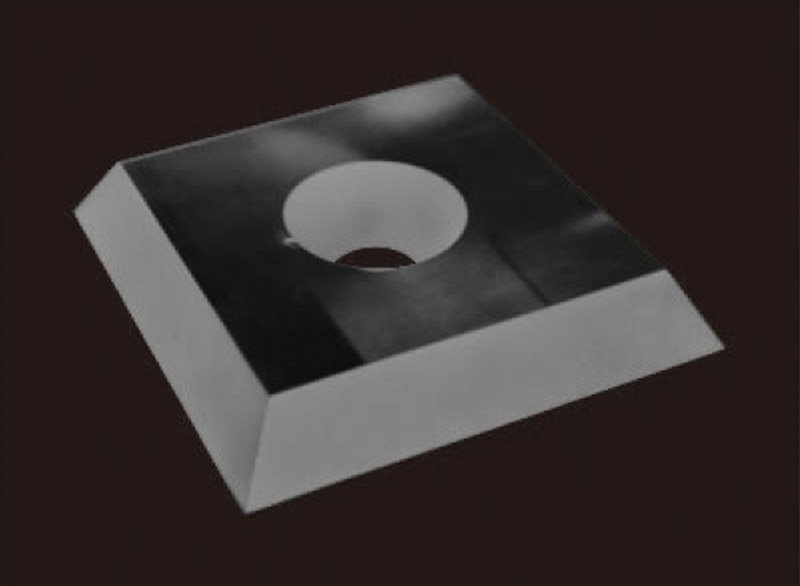

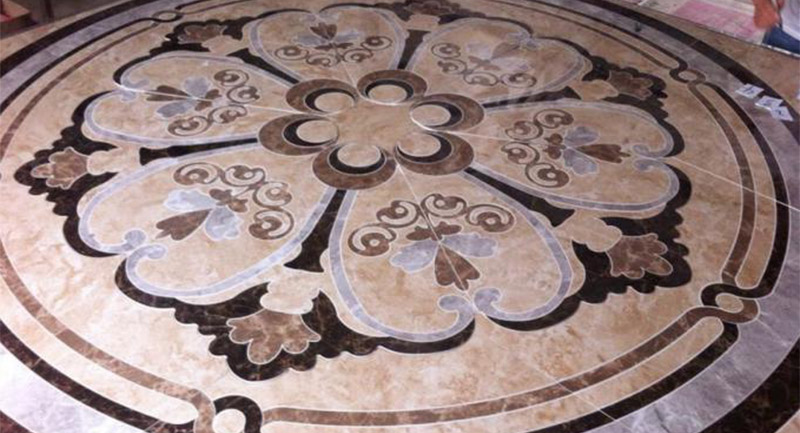

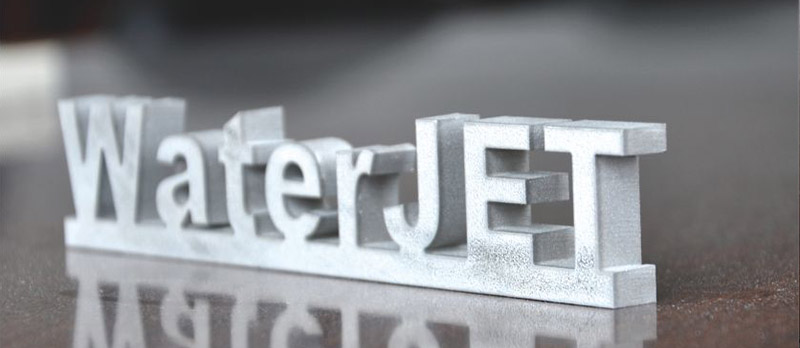

切割样品

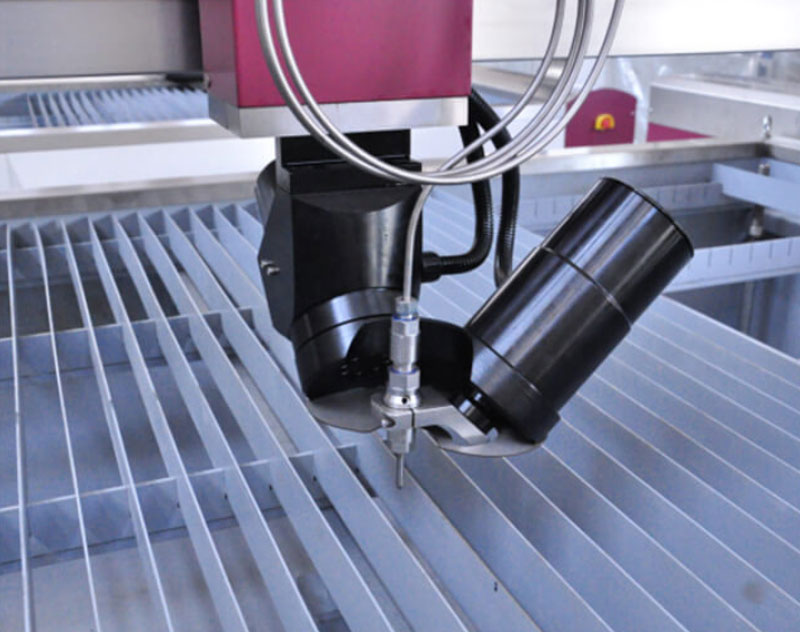

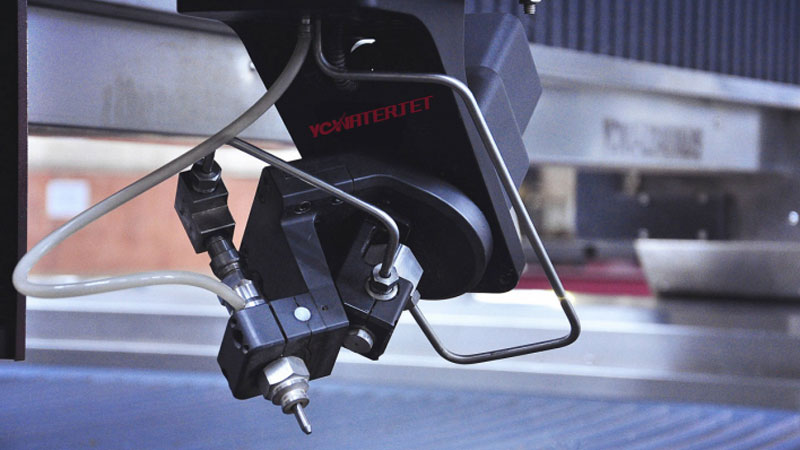

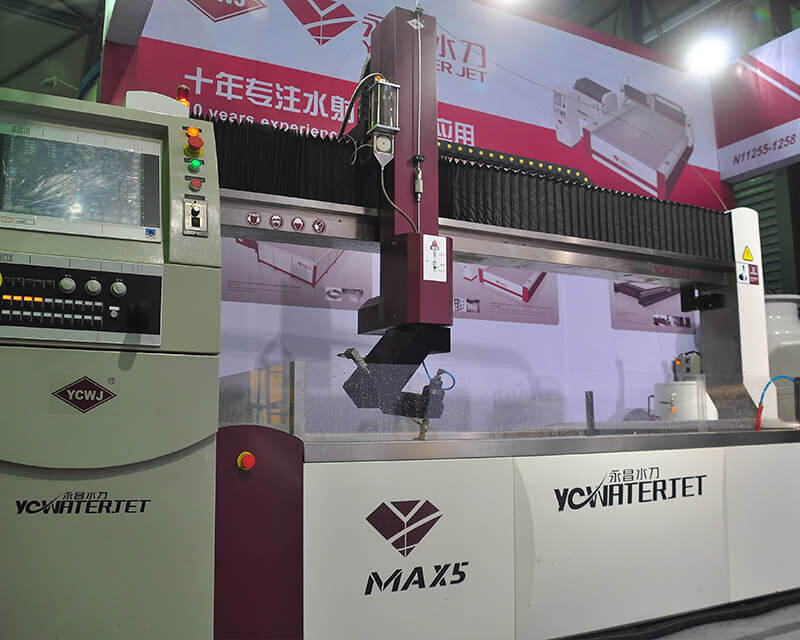

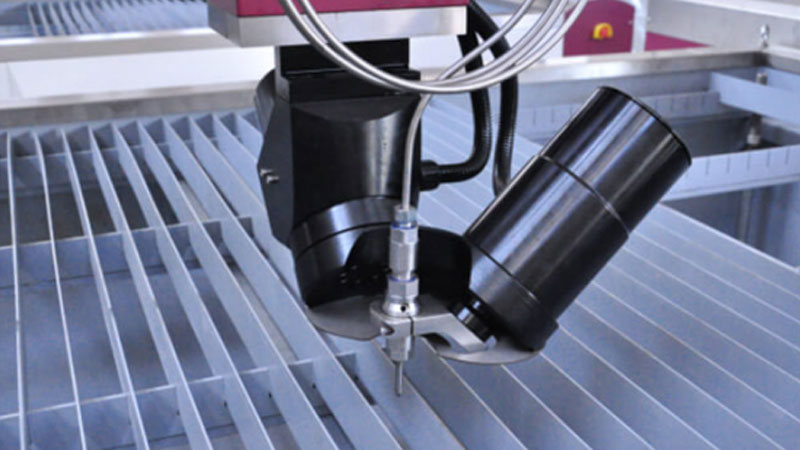

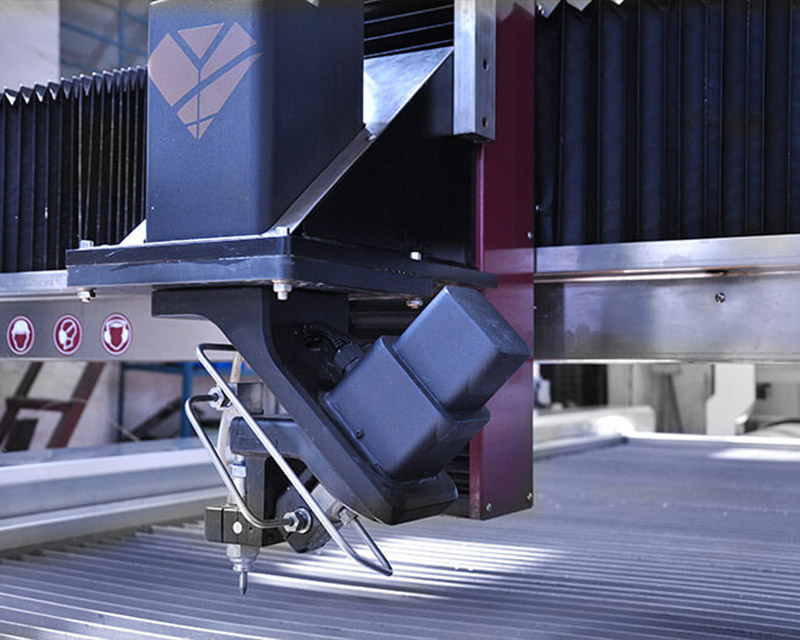

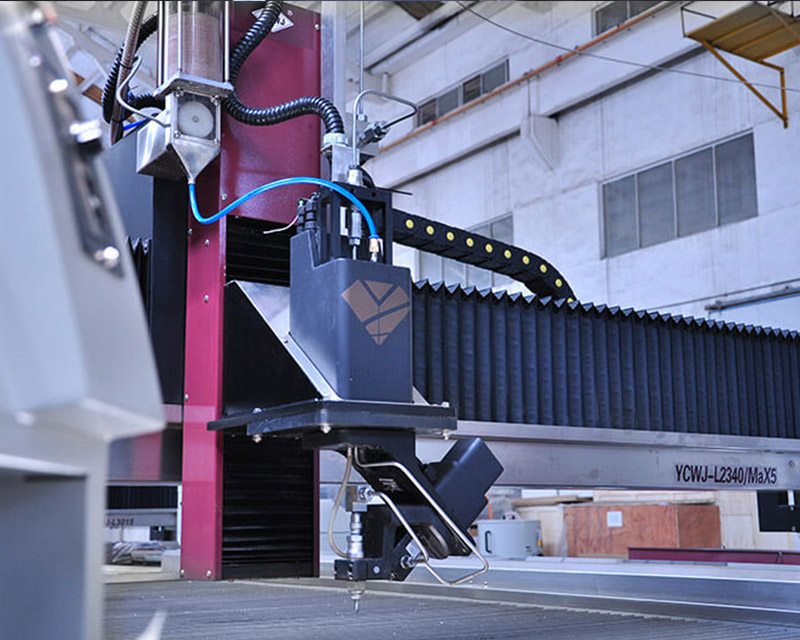

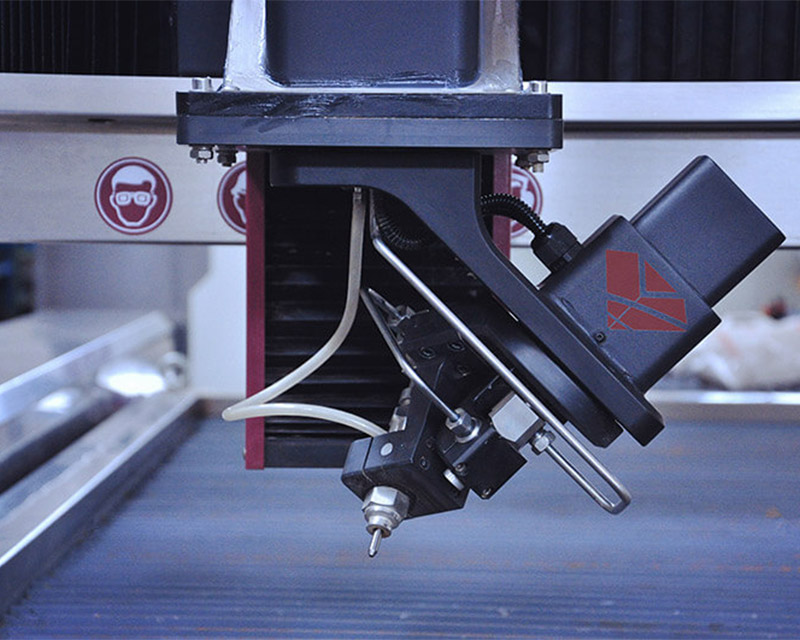

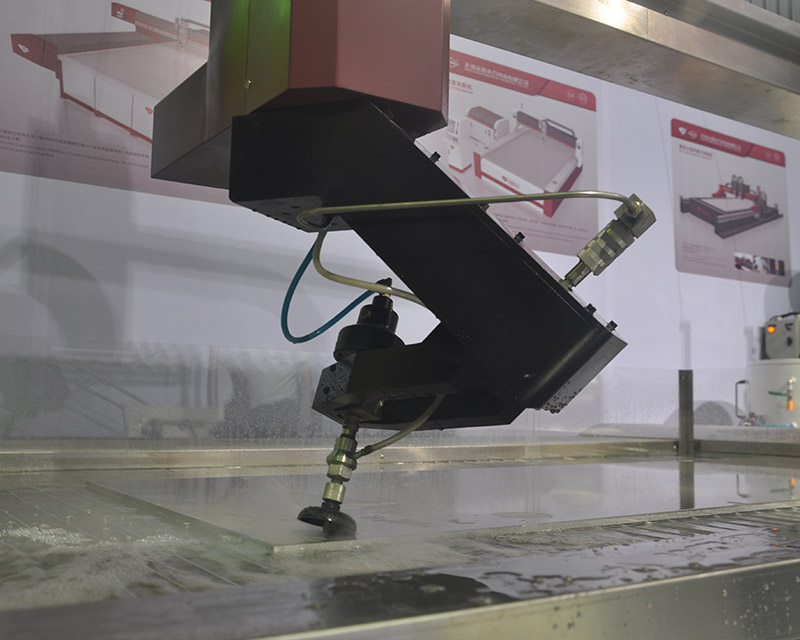

AC 5轴切割头-3D切割
  • 水射流切割刀头技术参数
    -斜轴 (A): ±45°
    -旋转轴(C): ±540°
    -控制精度: ±0.01mm
    -角度精度: 0.01°
近年来,随着控制和移动技术的发展,实现了5轴水射流切割系统(加砂或纯水切割)。五个轴被命名为X(前/后),Y(左和右),Z(上下),A(垂直角)和C(围绕A旋转)。水射流切割设备作为一种新兴的技术,是面向高端产业的产品。
 AC 5轴水射流斜切机可切割各种材料,如金属、钢材、木材、玻璃、石材、大理石、花岗石、铝、瓦、陶瓷及复合材料。

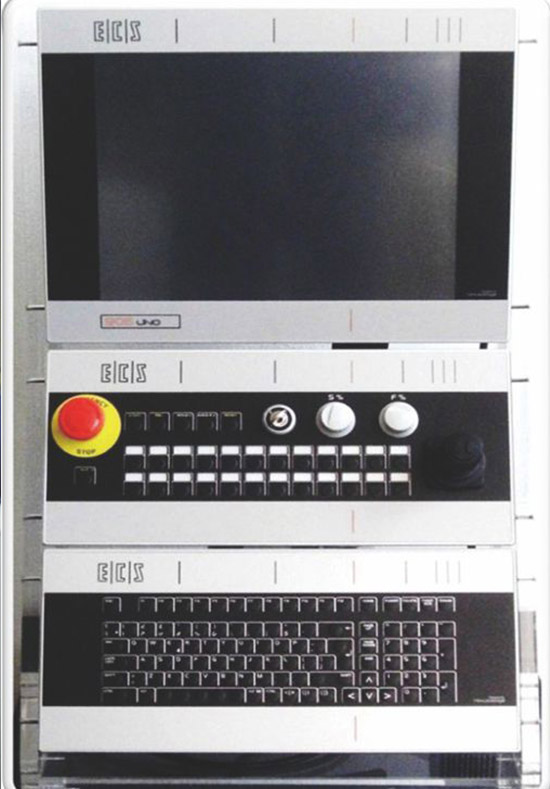

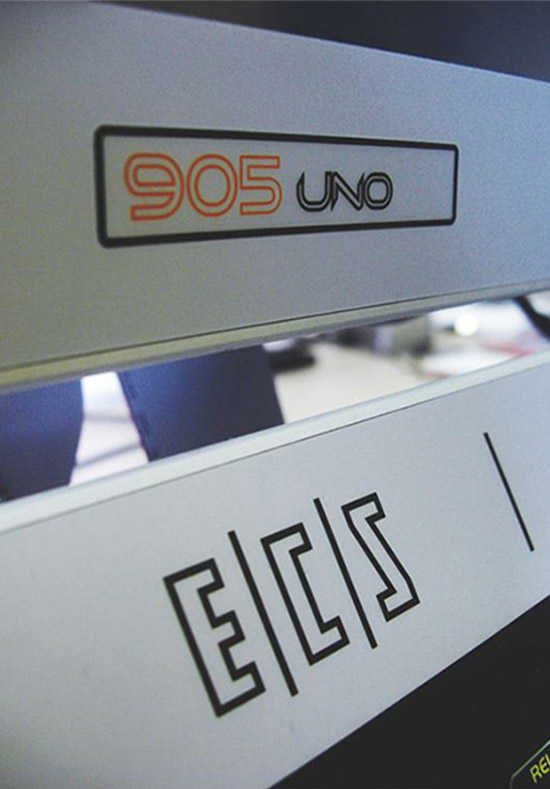

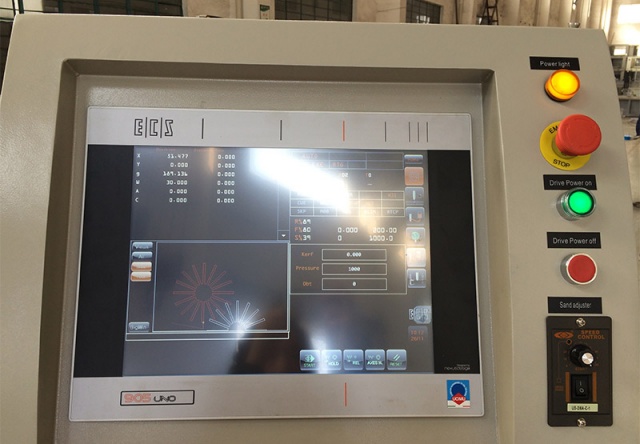

意大利ECS控制系统

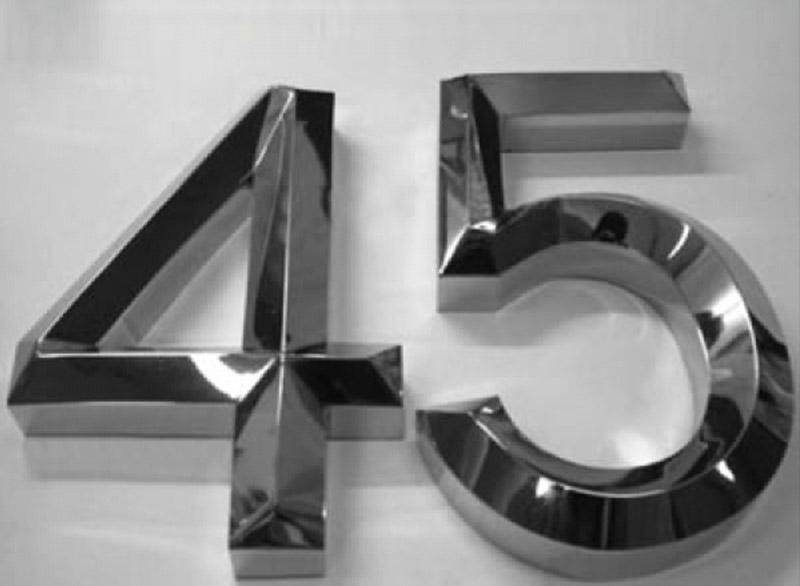

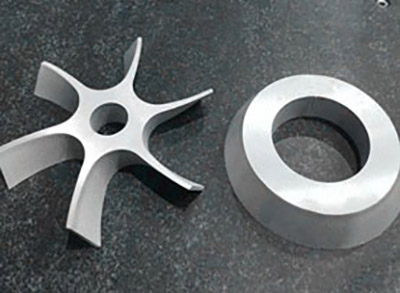

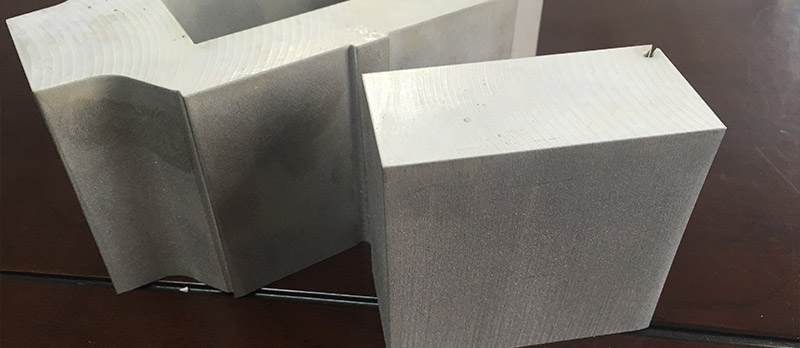

切割样品

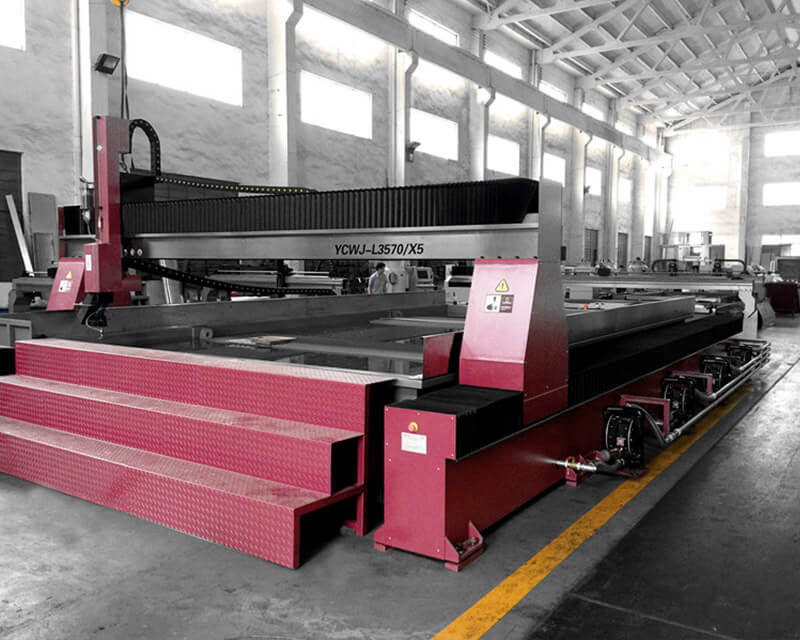

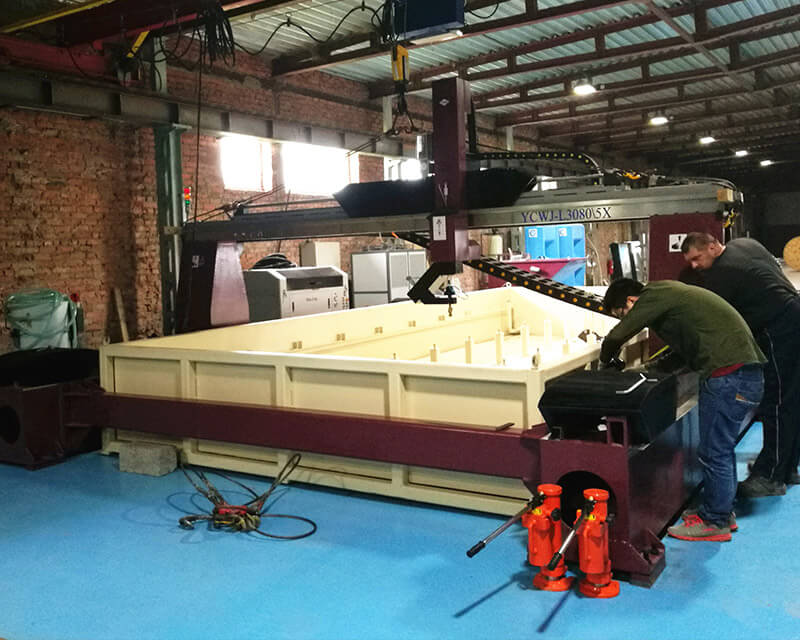

整体龙门式

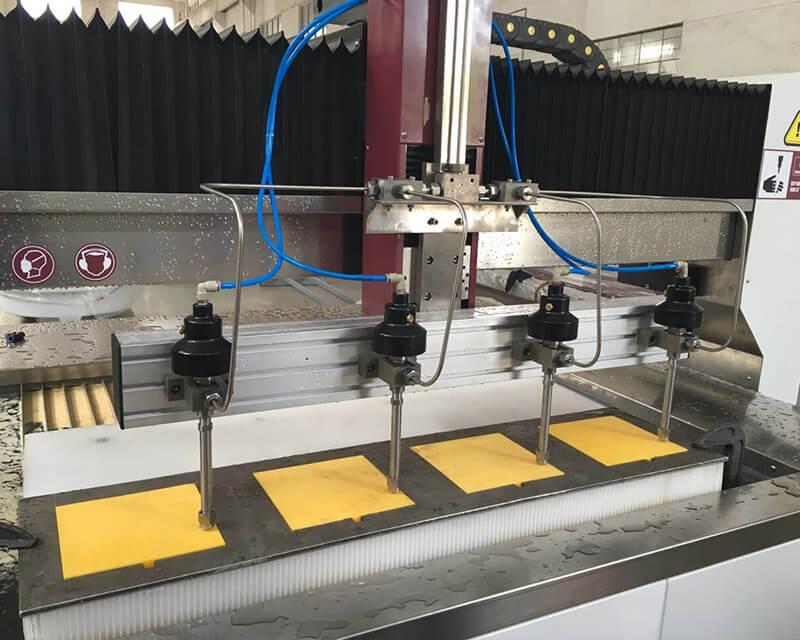

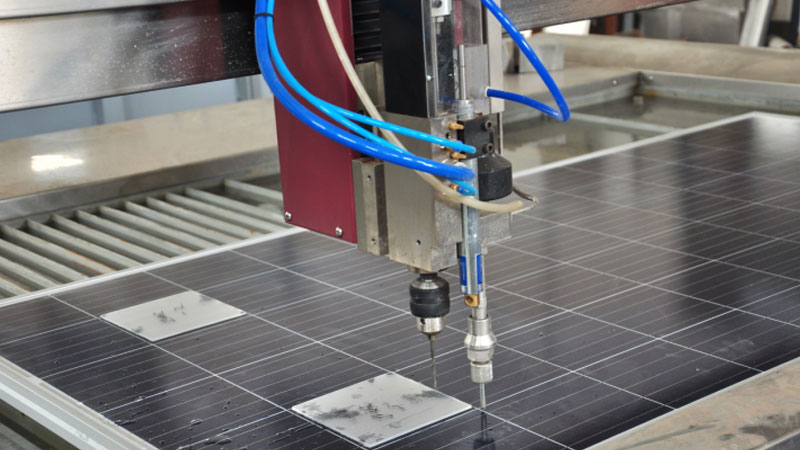

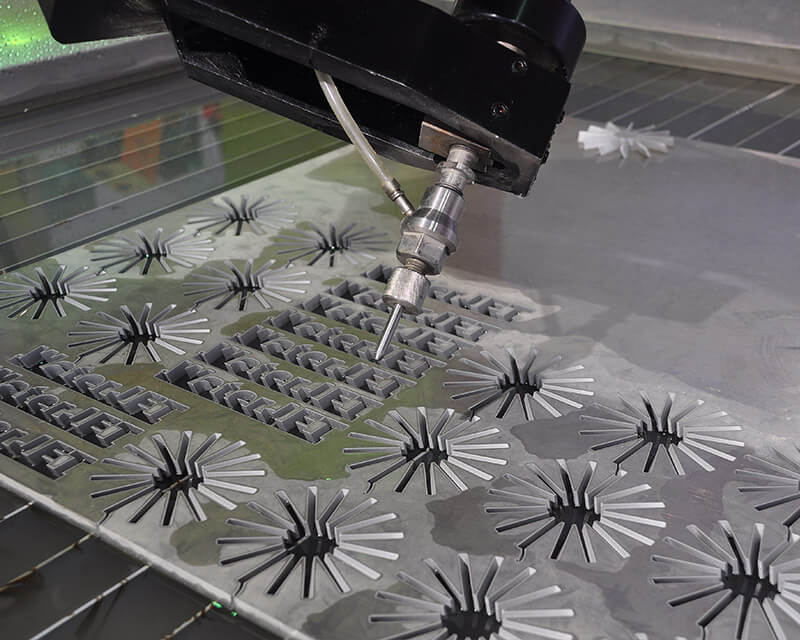

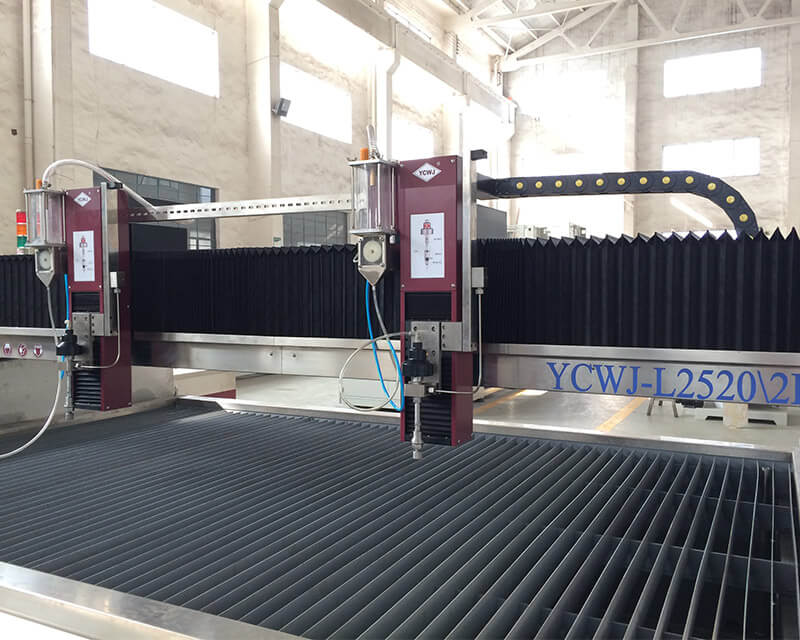

水射流多刀头切割

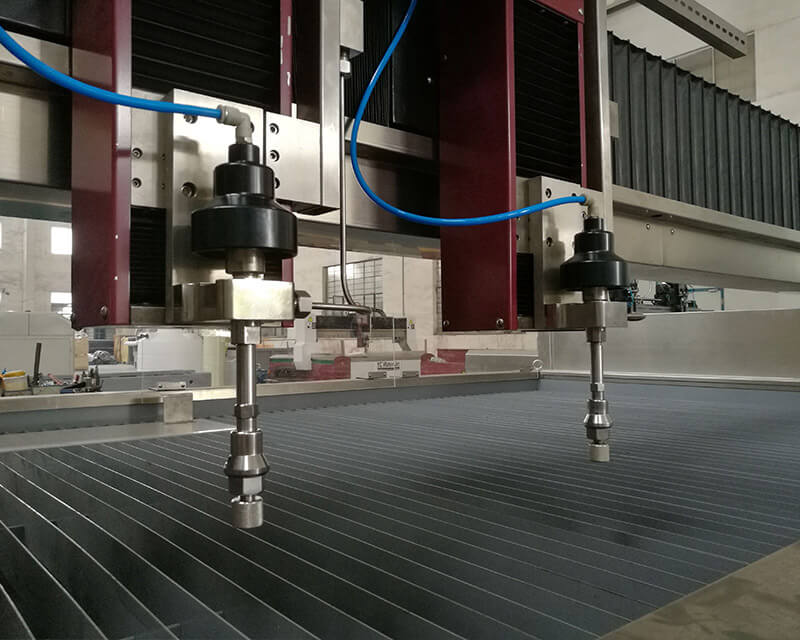

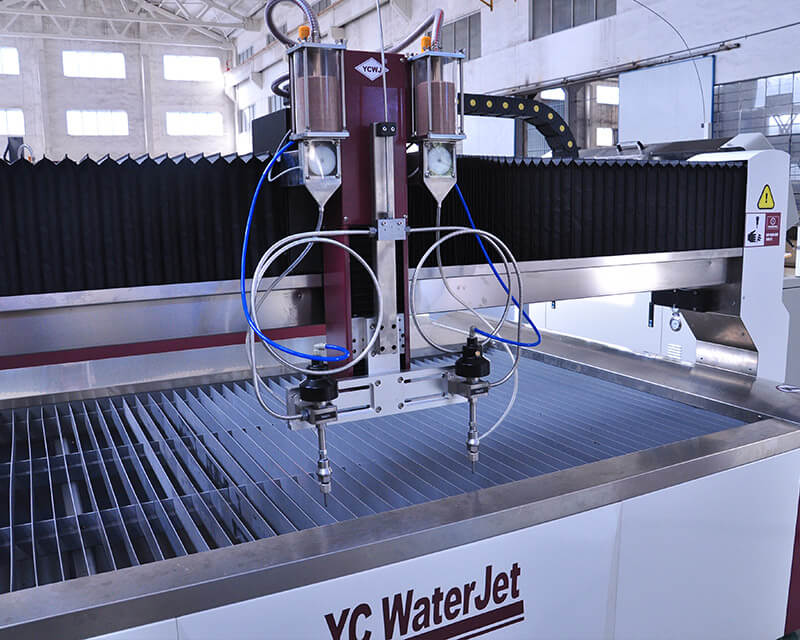

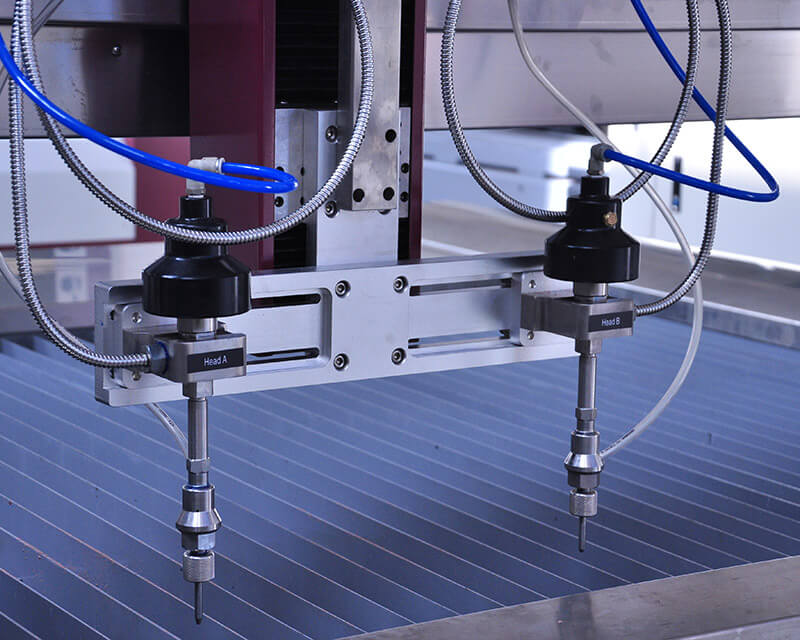

  • 双切削头或多个切削头装置在切割平台上具有两个或多个切削头,同时能够以相同的轨迹执行切削任务。 主要针对大批量的小零件,在同等能耗下可加倍提高产量甚至更高。
  • 根据客户的特殊要求,可以制造独立的双刀头(切削头可调的距离)和简单的多刀头(切削头之间的距离固定)。
  • 纯水,水射流切割机最大能配置8个纯水切割刀头。
核心组件选项
具有低噪声、无污染、高精度、高可靠性的特点。
  • 整体龙门式

    大型龙门式

    分体式龙门

    悬臂式

  • 独特的水射流切割机设计,使安装和维护更便捷。工作压力稳定,保证工作效率。

    40Hp

    最大压力: 380mpa
    功率: 30KW/40HP

    100Hp

    最大压力: 420mpa
    功率: 74KW/100HP

    50Hp

    最大压力: 420mpa
    功率: 37KW/50HP

    其它品牌高压泵

    KMT、海宝(Hypertherm)、BFT

  • 维宏数控系统

    嵌套编程

    ECS控制
