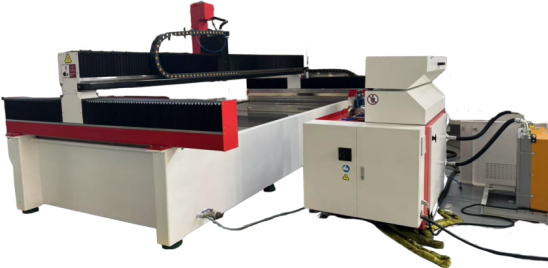

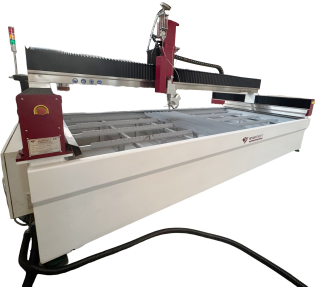

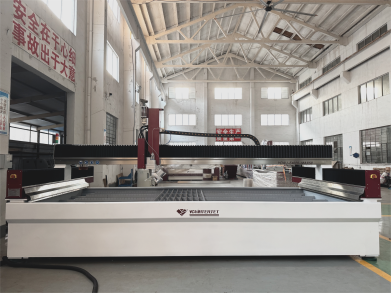

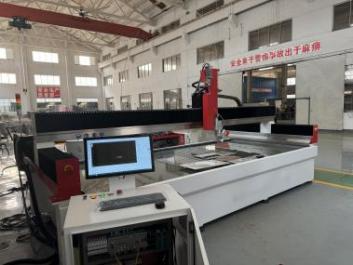

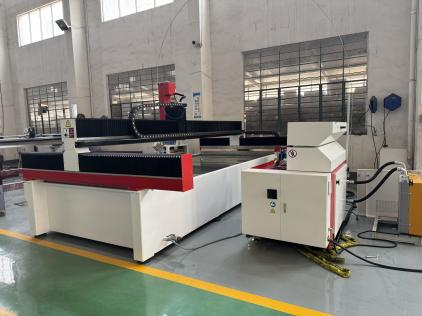

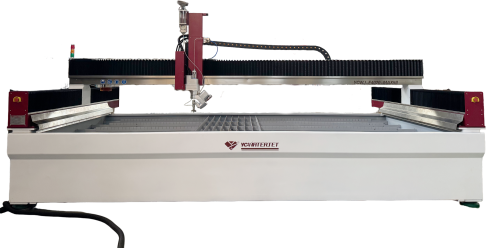

NEW E 系列水射流切割机
名称:YCWJ-E3020/E4020 水射流切割机
高效切割区域:3000*2000 mm/4000*2000 mm
切割头:3轴 / 动态5轴 / 3D 5轴
控制精度:±0.01 mm
定位精度:±0.025 mm
X、Y 空转速度:0 - 8 m/min(可定制)
产品描述:
CNC E系列水刀切割机
• 冷切割,零热损伤
水刀切割采用超高压水射流(配合混合磨料)进行切割,不会产生高温。这从根本上避免了传统切割方法(如火焰切割和激光切割)的热效应,避免了开裂、变色、边缘侵蚀或破坏石材晶体结构等问题。水刀切割完美保留了石材的天然颜色、纹理和物理特性。对于珍贵易损的石材(如大理石、石英石和半宝石)而言,这是保持其完美无瑕的唯一选择。
• 无限复杂形状的切割
水刀切割精度高达±0.1毫米,能够切割出无限复杂的形状。无论是精细的马赛克图案、复杂的浮雕,还是任何你能想象到的曲线和轮廓(例如门窗框和罗马柱),水刀都能轻松实现。这为设计师们开启了无限的创意空间,将普通的几何石材转化为可以塑造成任何所需形状的艺术媒介。
• 无缝艺术效果
对于超大尺寸的马赛克或复杂的图案,水刀可以在单块石材上一次性完成切割,避免了传统多片拼接工艺带来的接缝问题。这不仅提升了作品的整体美感,也极大地增强了结构强度,打造出浑然一体、完美无瑕的艺术效果。
• 一机多用,材料无所不切
从最软的石英到最硬的花岗岩,乃至金属、玻璃、陶瓷等多种材料,水刀切割都能轻松应对。这种强大的适应性使石材加工企业能够轻松承接各种多材料的加工项目,实现"一机多用",提高设备利用率和市场竞争力。
• 环保高效
切割过程中主要介质为水和天然石榴石磨料,不产生有毒气体或粉尘,显著改善工作环境,保障员工健康。此外,水刀切割的切口极窄(约1毫米),显著减少材料浪费,提高宝石利用率,满足现代制造业对环境和可持续发展的要求。

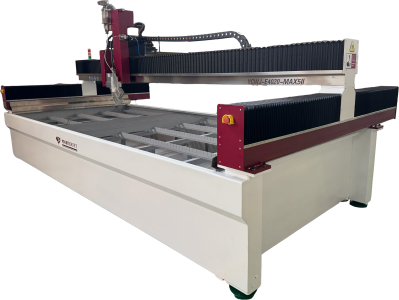

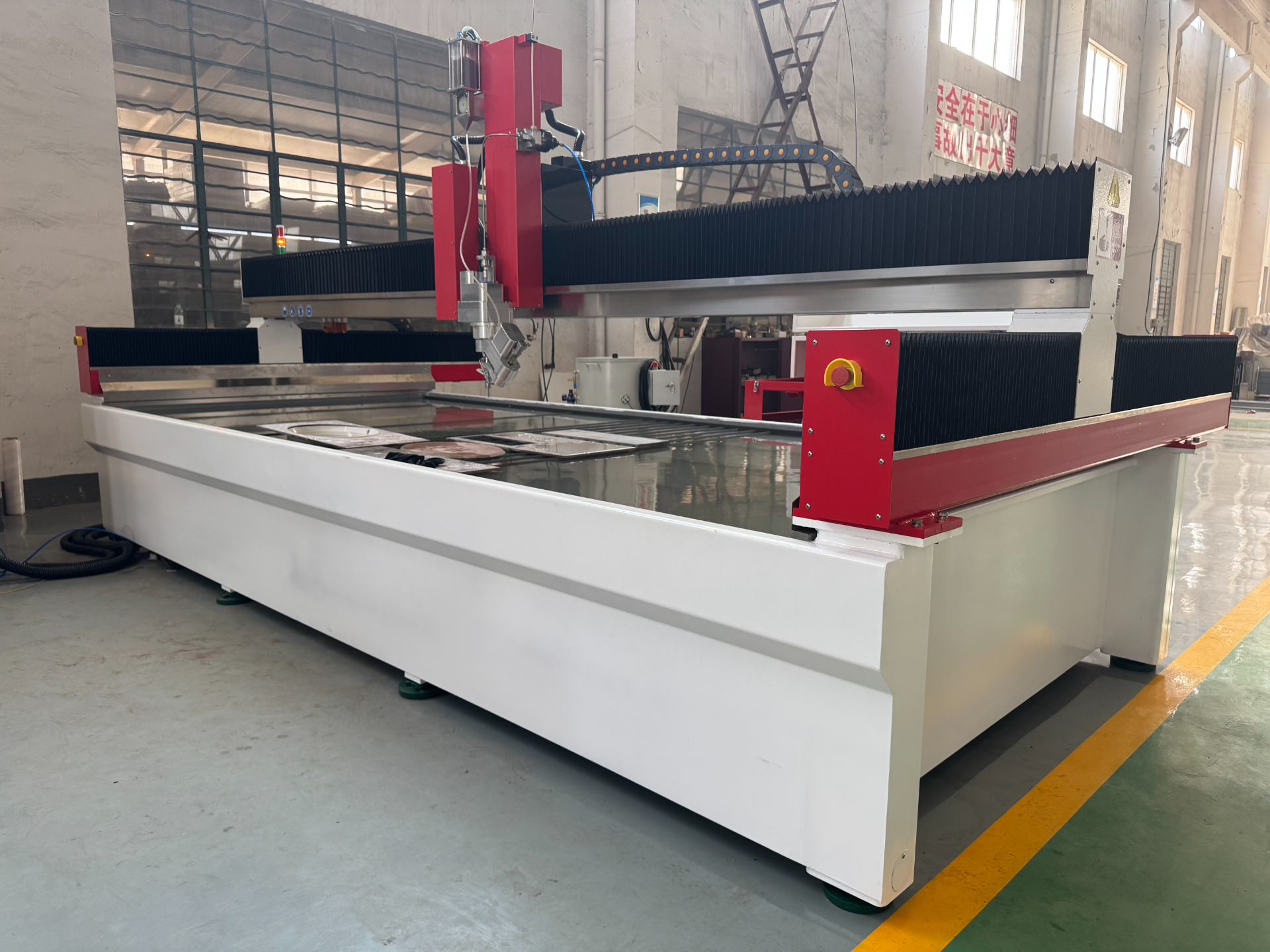

E系列机床
1.(1)有效切割面积:3000*2000mm/4000*2000mm
(2)运行速度
X轴:0-8000mm/min
Y轴:0-8000mm/min
2.直线导轨:HIWIN
滚珠丝杠:SHAC
3.伺服系统:INOVANCE(以太网总线控制)
4.数控系统:CHAKONG
水刀软件:FlowEdge
5.电气部件:施耐德
|

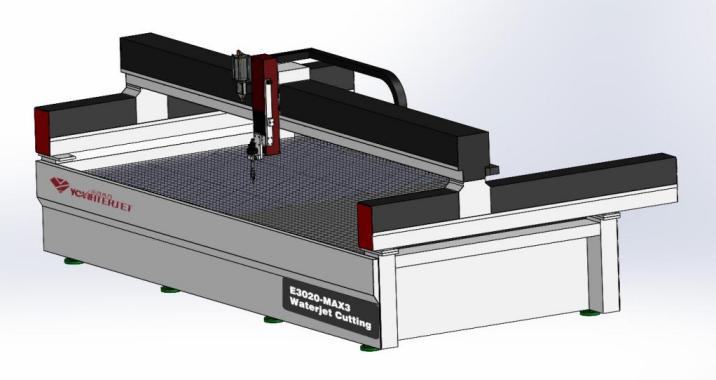

数控水射流切割机E3020/E4020(E=轻型)
|
|
参数
|
单位
|
YCWJ-E3020
|
YCWJ-E4020
|
|
高效切割区
|
毫米
|
3000×2000
|
4000×2000
|
|
轴行程
|
X
|
毫米
|
3100
|
4100
|
|
Y
|
毫米
|
2100
|
2100
|
|
Z
|
毫米
|
150-180
|
150-180
|
|
切割精度
|
毫米
|
±0.1(upper surface)
|
|
定位精度
|
毫米
|
±0.025
|
|
X,Y 空转速度
|
米/分钟
|
0-8
|
|
传动模块
|
米/分钟
|
滚珠丝杠和直线导轨
|
|
切割头
|
|

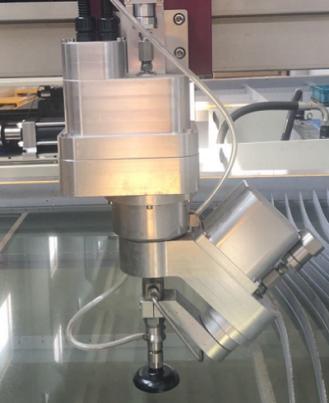

5轴切割头最大倾斜角度:±60°EtherCAT伺服系统:INOVANCEA轴:200WC轴:400W
|
|

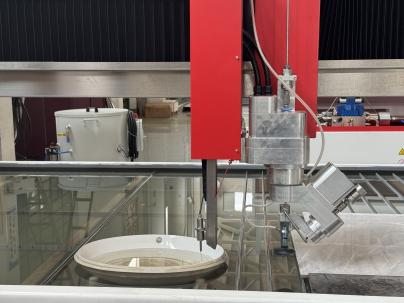

5轴切割头(激光探高2.0)该功能主要用于切割岩石板、石材、瓷砖等行业。当材料表面凹凸不平或未水平放置在工作台上时,可确保加工过程中目标距离恒定,提高切割精度,避免刮伤和挤压表面。
|

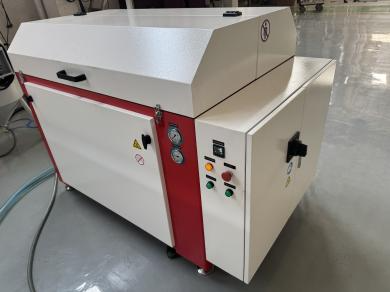

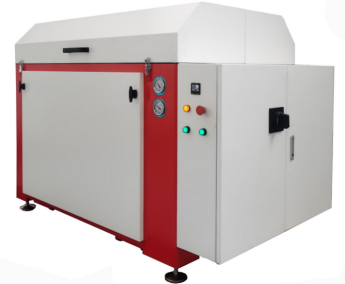

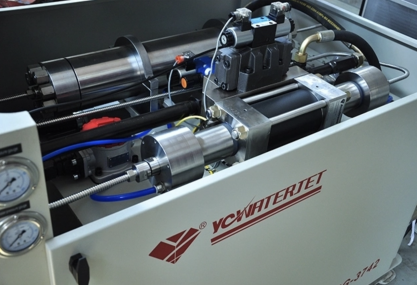

高压泵-ECG50
|
高压泵-ECG50
|
|
增压器组件
|
主要部件来自 Accustream
|
|
过滤
|
单排式水过滤系统
|
|
压力调节
|
手动压力调节功能
|
|
最大压力
|
4137bar (60000psi)
|
|
工作压力
|
340MPa
|
|
启动
|
星三角启动
|
|
主电机
|
37kW/50HP
|
|
最大水流量
|
3.7L/min
|
|
主要电气部件
|
施耐德电气
|
|
PLC
|
西门子
|
|
安全性
|
过压自动停机和保护
|
|
三重安全保护
|
进水增压泵油温传感器进水压力传感器(高压过压/油温过高/进水压力过低)
|
|
电气部件
|
施耐德电气
|
|
油压表和进水压力表
|
WIKA
|
|
液压阀和油泵
|
HYTEK
|

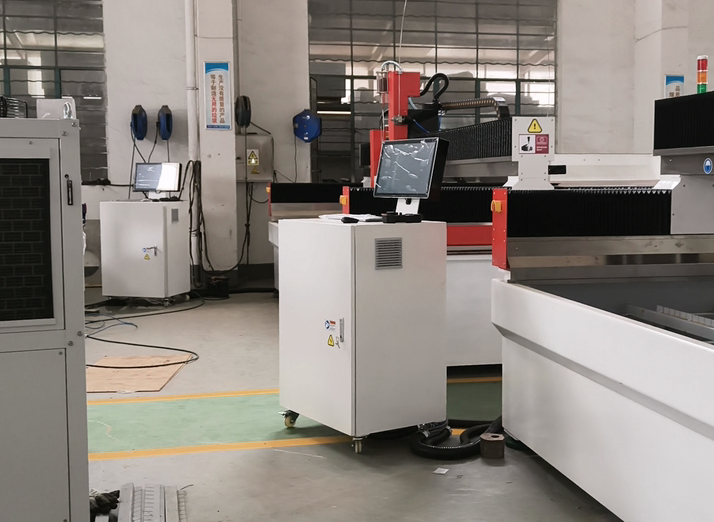

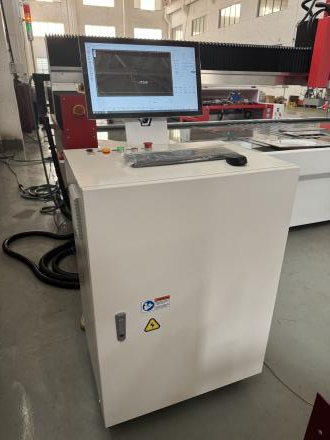

CNC控制器
该设备配备了超工(CHAOKONG)的FlowEdge P100/P200水刀切割控制系统和INOVANCE伺服电机系统,具有精确的XY轴定位、易用性和高可靠性。其功能与标准系列中包含的CNC控制器几乎相同,但价格更实惠。
FlowEdge P100是一款三轴平面切割系统,主要用于切割玻璃、石材和金属等材料。它也适用于切割玻璃门夹具和浴室行业的孔洞。
FlowEdge P200是一款五轴切割系统,支持倒角,主要用于加工瓷砖马赛克、板材台面、陶瓷盆和金属零件。

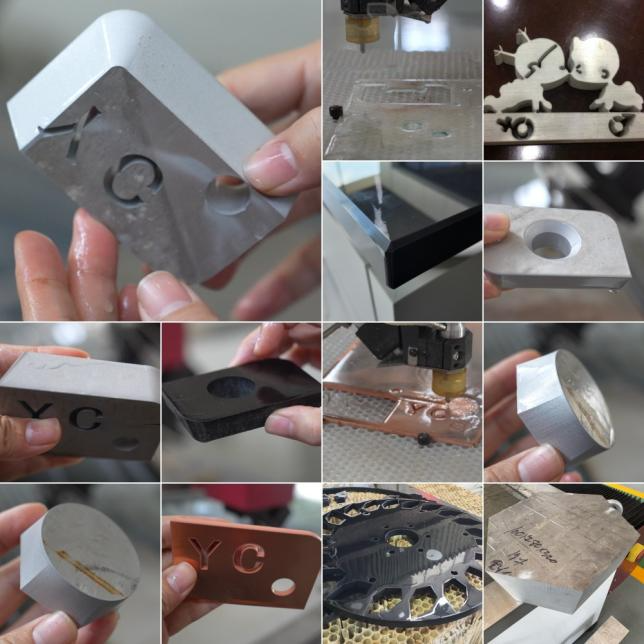

切割样品

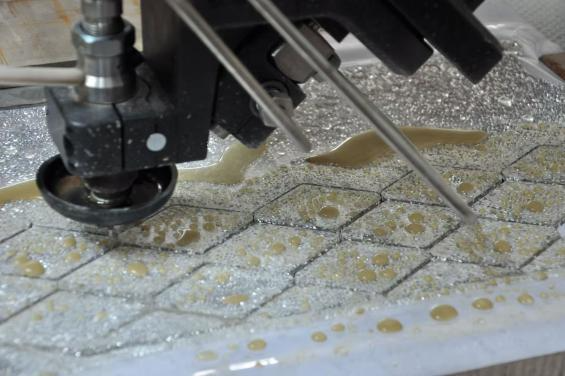

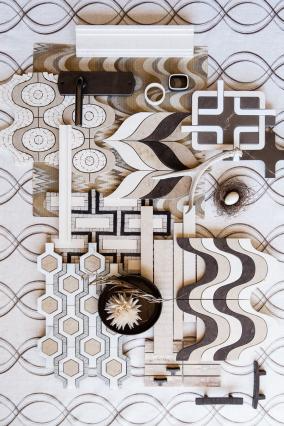

马赛克瓷砖拼花:

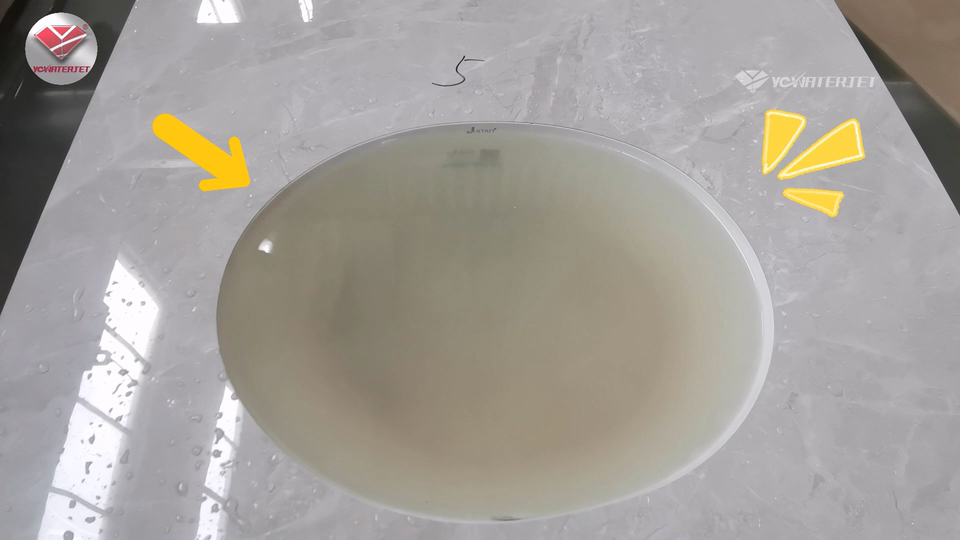

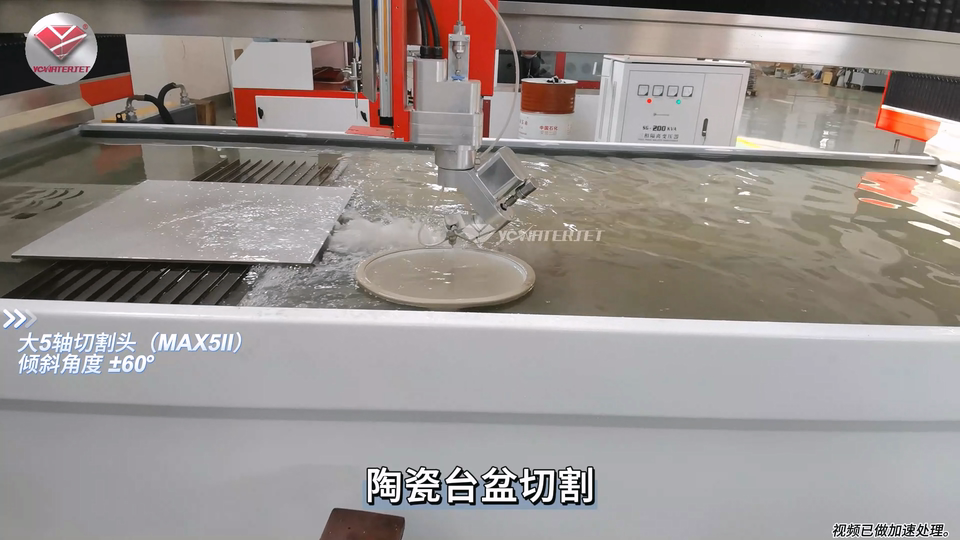

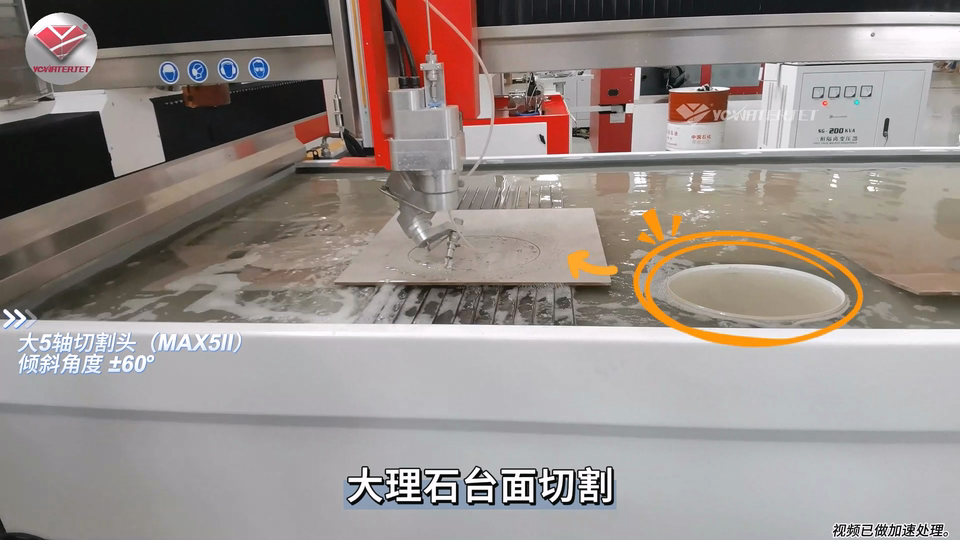

花岗岩/大理石台面、台盆:
施华洛世奇钻石:
注意: E系列水刀切割机是我公司专为石材切割行业研发的。与标准切割机相比,它价格更低,成本更低。除了石材,E系列水刀切割机也可以切割金属、玻璃、碳纤维、橡胶等其他材料。
可选设备
|
|
参数
|
|

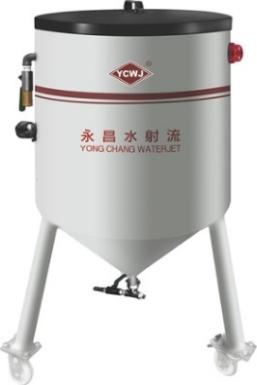

磨料送料系统磨料料斗:动态送砂动态送砂方式优于传统方式。手动操作更便捷。借助数控系统,我们可以实现磨料的自动控制。磨料罐:每次加满后,即可提供所需的砂量。容量:170L
|
|

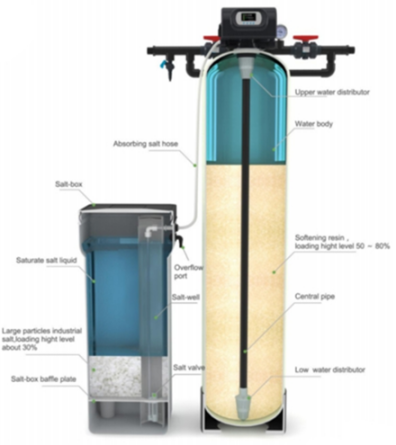

软水系统WT-2自来水中含有多种化合物。(例如碳酸钙、碳酸)机器运转时,温度升高会产生一些化学或物理反应产物——我们称之为水垢,这会缩短高压系统的使用寿命并增加成本。经过多年的经验积累,该系统能够有效解决这个问题。
|
|

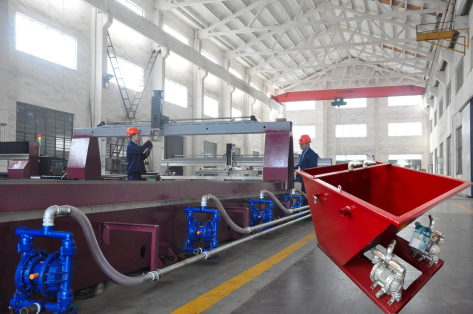

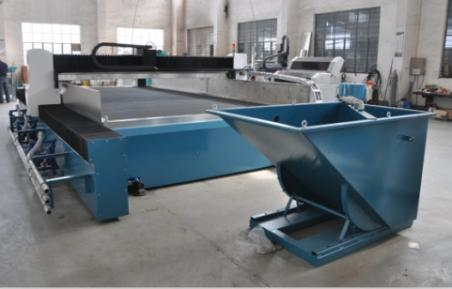

污泥清除系统SR-2吸泥泵参数:(中国)单泵参数流量:10M³/H喷射范围:50m出口压力:6kgf/cm²吸收范围:7m最大通过固体部件的直径:4.5mm泵进出口直径:40mm动力:压缩空气最大入口压力:7kgf/cm²最大耗气量:0.6mm3/min气管直径:10mm集尘箱尺寸:1.6m*1.5m*1.2m
|
|

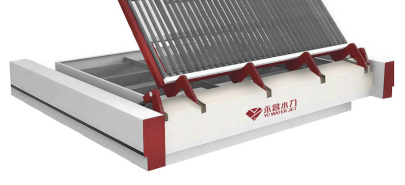

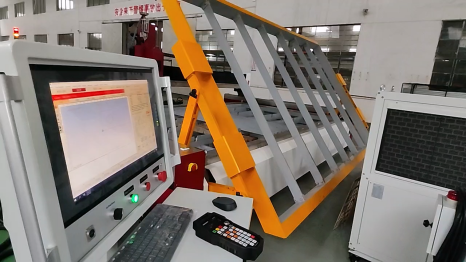

液压装载系统HYL4001. 最大倾覆力矩承载能力:400KG2. 大型切割平台采用液压驱动进行翻转,使该液压装载机能够在装载或卸载整块钢板的同时,最大限度地减少材料损失,并在钢板装载单元运行时保持高效率。
|
