    G 系列

    产品描述

    G 系列

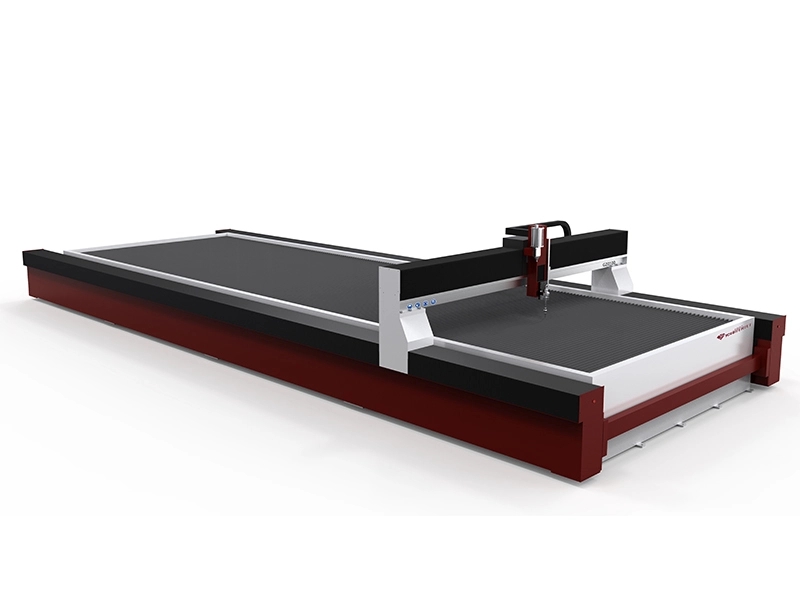

    大型龙门结构水刀切割机-x,y,z轴均可定制

    自2005年以来,YC一直专注于制造好的水射流切割机。我们可以为不同的客户和应用提供定制的解决方案。我们的水刀切割机的X、Y、Z轴都可以定制,我们做过很多案例,比如2000mm*6000mm、4000mm*8000mm、3000mm*12000mm,是我们制造的大的水刀切割机可输送4000mm*12000mm,Z轴大可输送1000mm。

    水刀切割台结构特点:

    Y轴的铸造梁和底座保证了高精度和稳定性。

    床身和水箱是可拆卸的,旨在降低水与沙子和机加工部件对运动部件的压力。

    Y轴底座为整体制造,拆装方便。

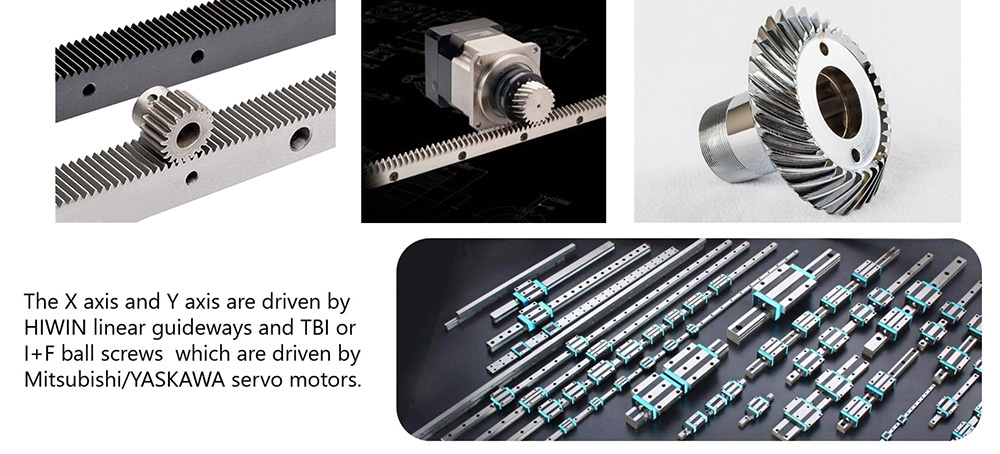

    X轴和Y轴采用高精度滚珠丝杆和导轨。

    切割台尺寸可定制,如下3000mm*8000mm、3500mm*7000mm、2000mm*12000mm,大尺寸可达4000mm*12000mm。



    案例

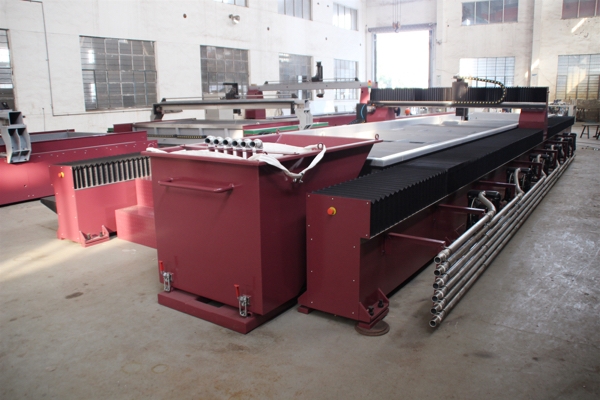

    1、YCWJ-L20120

    - 切割头:3轴

    - X轴:2000mm

    - Y轴:12000mm

    - Z轴:200mm

    - 重复性:0.02mm

    - X、Y速度:0-15m/min

    - 控制精度:±0.01mm

    - 切割精度:±0.1mm

    电源:380VAC,50Hz,三相四线制(可定制)

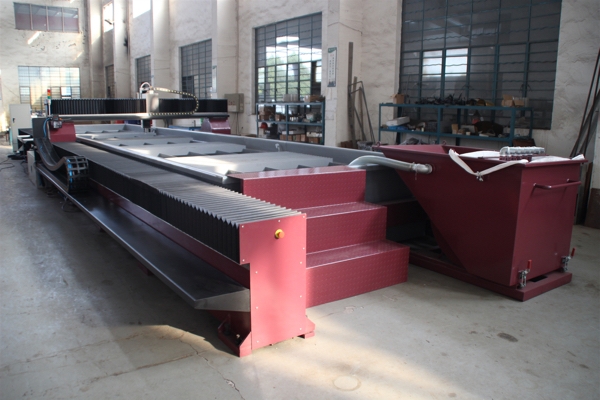

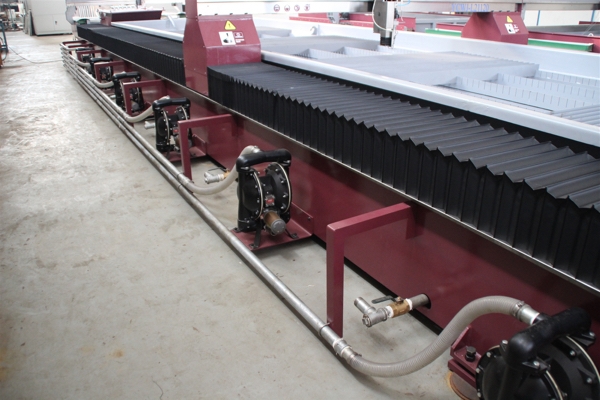

    本水射流切割机配有排泥系统,可自动将槽内的磨料清除,使磨料与水分离,减少劳动力,提高工作效率。

    水泵品牌:

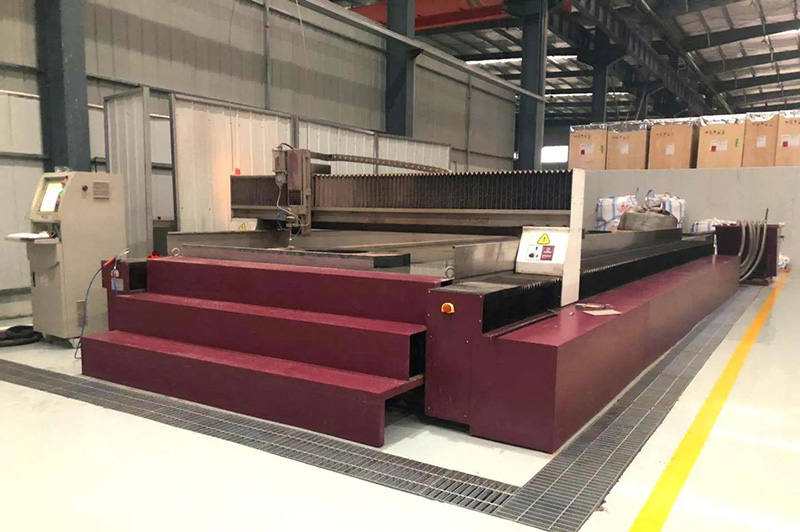

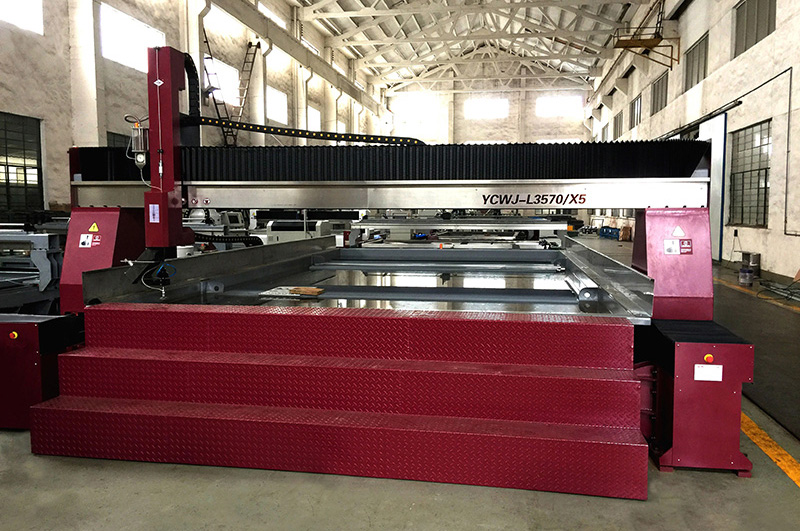

    2、YCWJ-L3570/5X

    - 5轴切割头:A轴:±540° C轴:±45°

    - X轴: 3500mm

    - Y轴: 7000mm

    - Z轴: 200mm

    - 重复性:0.02mm

    - X、Y速度:0-15m/min

    - 控制精度:±0.01mm

    - 切割精度:±0.1mm

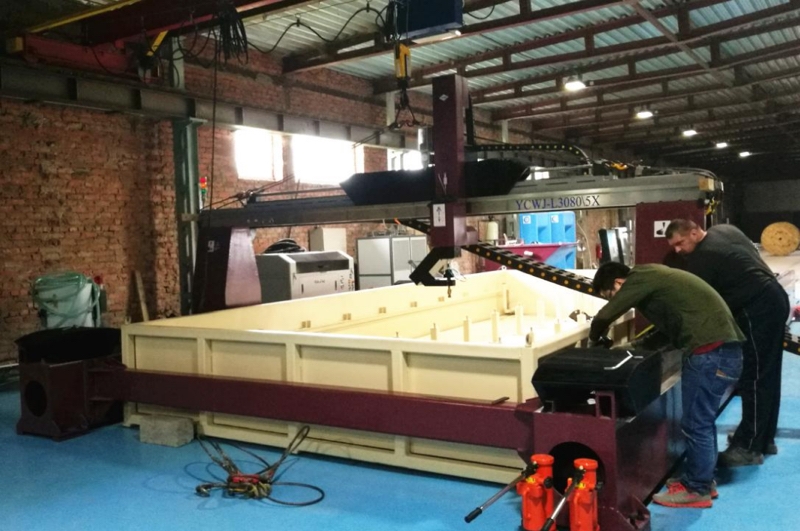

    3、YCWJ-L 3080/5X

    - 5轴切割头:A轴:±540° C轴:±45°

    - X轴: 3000mm

    - Y轴: 8000mm

    - Z轴: 200mm

    - 重复性:0.02mm

    - X、Y速度:0-15m/min

    - 控制精度:±0.01mm

    - 切割精度:±0.1mm

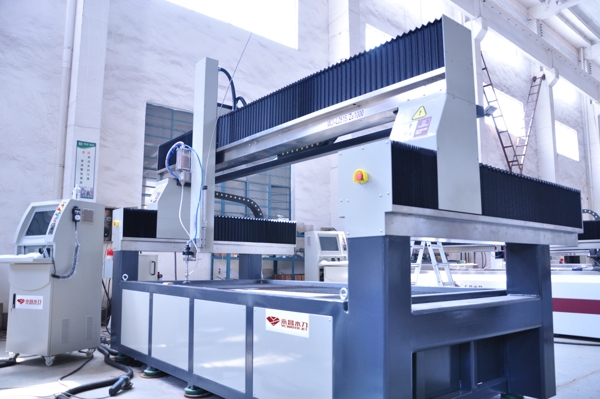

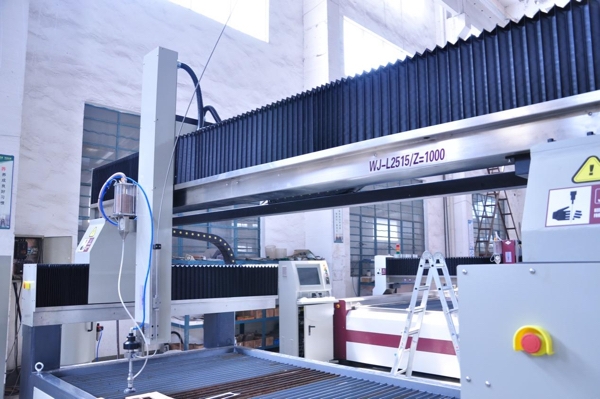

    4、YCWJ-L2515/Z=1000

    该水射流切割机是根据客户要求专门设计的。Z轴传输距离为一米,可用于客户切割更高尺寸的产品。
