YCWJ G系列 2.5m*6.5m MAX5轴双龙门水刀切割机

名称：YCWJ-3742S-G2565/MAX5DG

有效切割面积：2500*6500mm

切割头：3D 5轴

控制精度：±0.01mm

定位精度：±0.025mm

X、Y轴空转速度：0-15m/min

产品描述：

YCWJ-3742S-G2565/MAX5DG

主要特点和优势

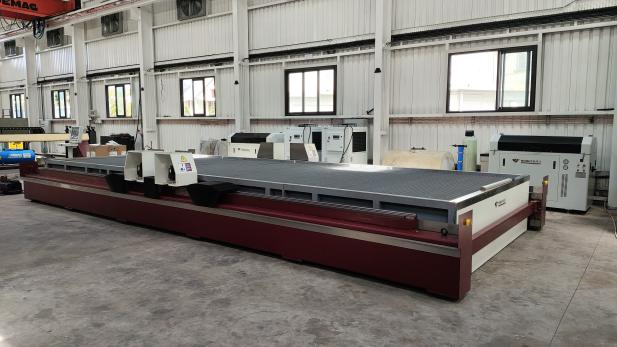

双龙门结构

坚固的双龙门框架在高速运转期间提供了卓越的稳定性和刚性，最大限度地减少了振动，并保持了±0.1毫米的切割精度。

能够处理最大宽度为 2.5 米、长度达 6.5 米的超大尺寸工件，是大幅面材料的理想选择。

可调节的头部间距（50-1000 毫米）可实现灵活的批量处理，与单头系统相比，循环时间缩短约40%。

高效泵系统

该系统由 YCG-3742S 超高压泵（420 MPa / 6000 psi，3.7 L/min 流量）驱动，配备全进口美国 Accustream 品牌增压器，可切割厚度达200毫米的材料，锥度极小。

MAX5轴水刀切割

Max5轴水刀切割头可实现3D切割，动态调整角度至 ±45°，确保在石材、复合材料和金属等复杂应用中，曲面边缘保持垂直。

智能控制生态系统

集成专用高性能水刀切割软件，提供实时运动控制、碰撞检测和人工智能驱动的预测性维护警报，有效减少停机时间。

水刀切割机床

1.（1）有效切割区域： 2500*6500mm

（2）运行速度

X轴：0-8000 mm/min

Y轴：0-8000 mm/min

2.直线导轨：HIWIN

滚珠丝杠：SHAC

3.伺服系统：安川（EtherCAT）

4.数控控制器：WEIHONG

水刀软件：NCstudio

5. 电气部件：施耐德电气

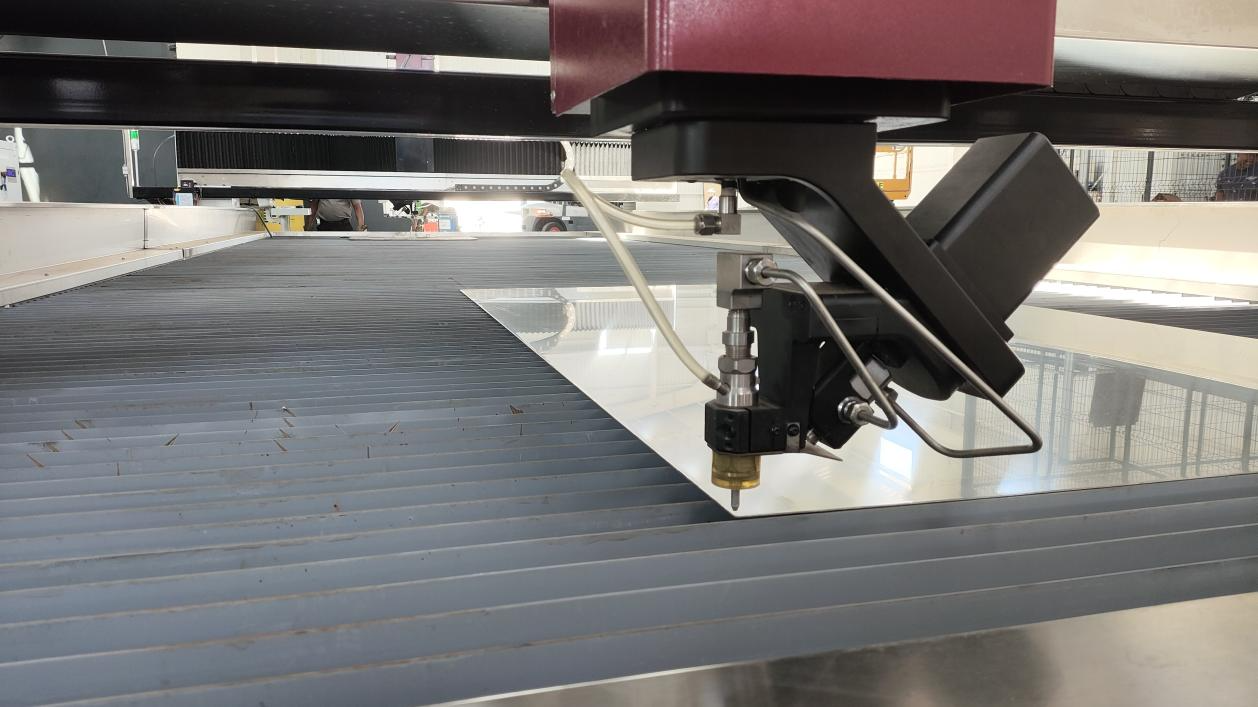

水刀切割头

倒角轴 (A): ±45°

旋转轴（C）：±540°

控制精度：±0.01mm

角度精度：0.01°

Max 5轴水刀切割头在标准3轴（x轴、y轴、z轴）的基础上增加了a轴（绕x轴旋转）和c轴（绕z轴旋转），可实现大角度偏转。通过采用先进技术和意大利ECS控制系统，它可以进行0°-±45°或更大角度的倾斜切割，最大旋转角度可达±540°。因此，它可以实现三维水刀切割效果。

YCWJ-3742S-G2565/MAX5DG
参数		单位	G2565
高效切割区		毫米	2500×6500
轴行程	X	毫米	2500
	Y	毫米	6500
	Z	毫米	150-180
切割精度		毫米	±0.1（upper surface）
重复定位精度		毫米	±0.025
X、Y轴空转速度		米/分钟	0-15
传动模块		米/分钟	滚珠丝杠和直线导轨

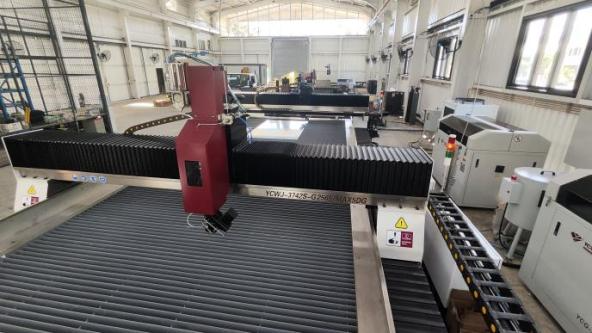

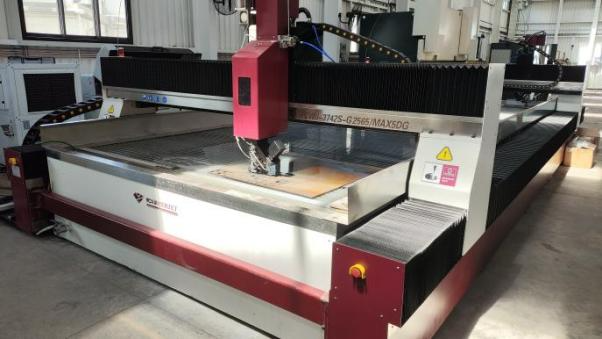

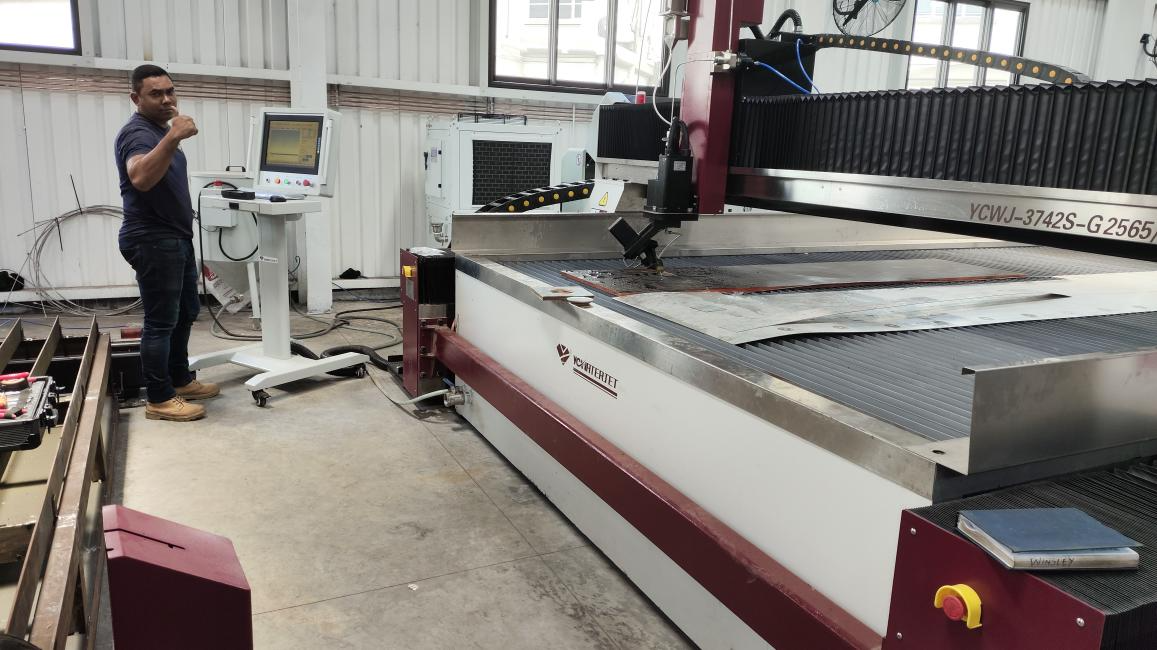

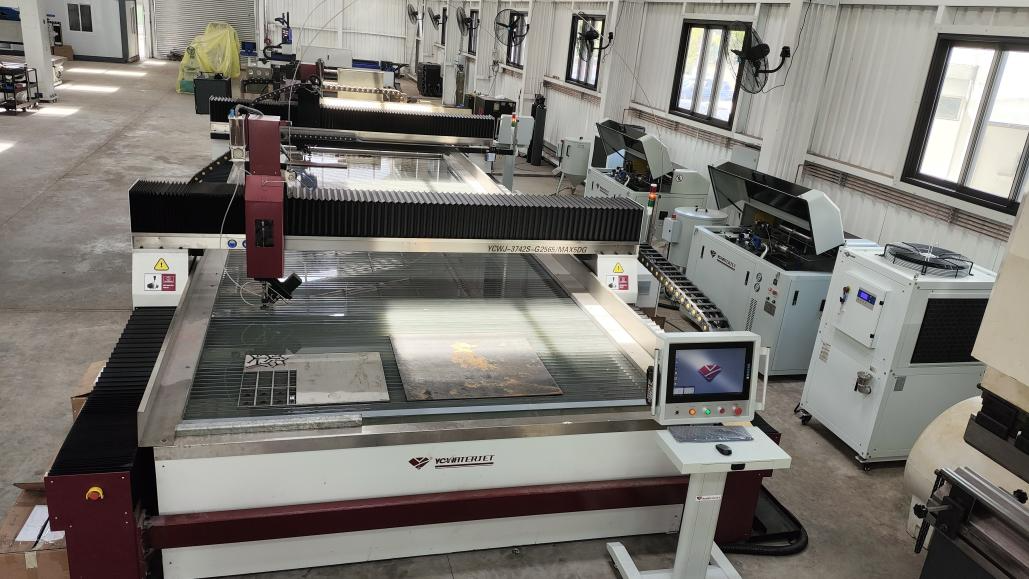

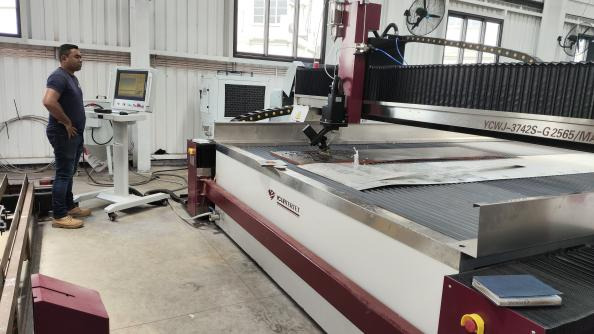

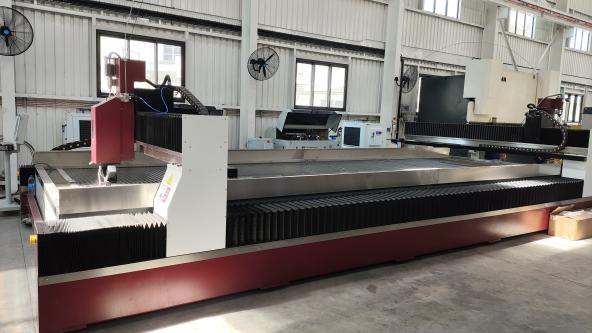

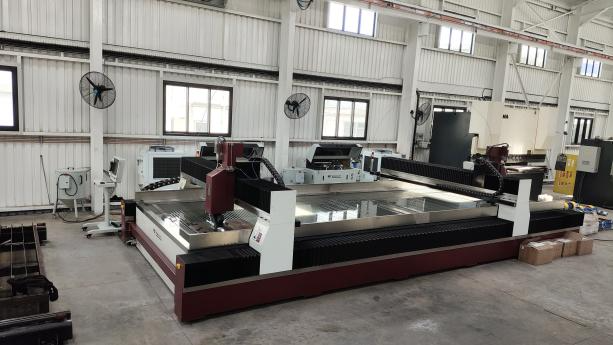

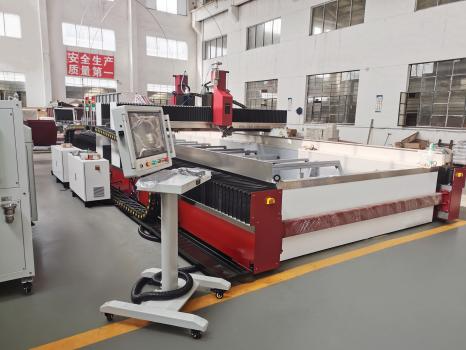

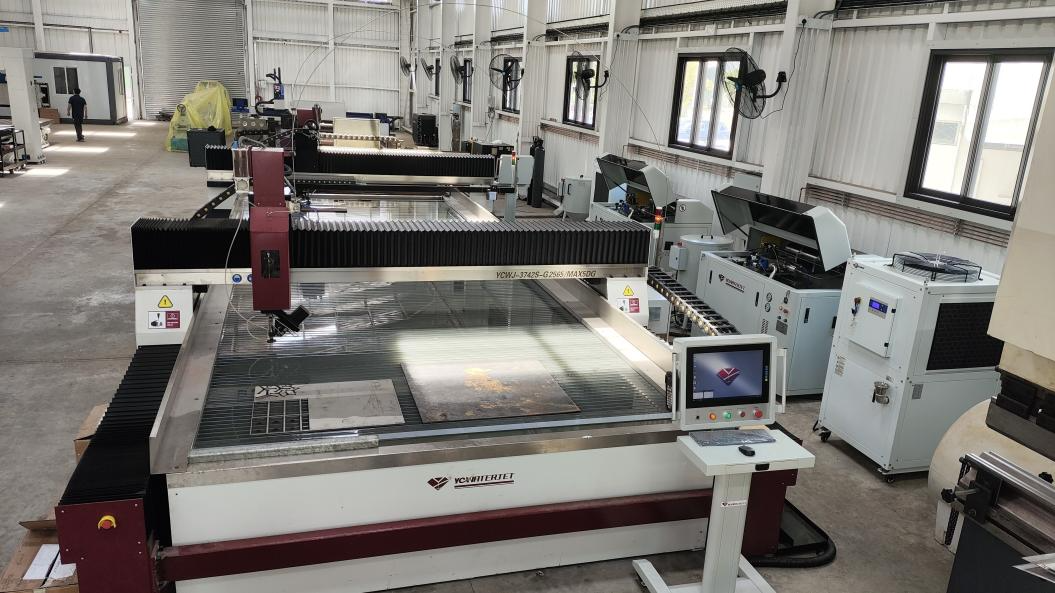

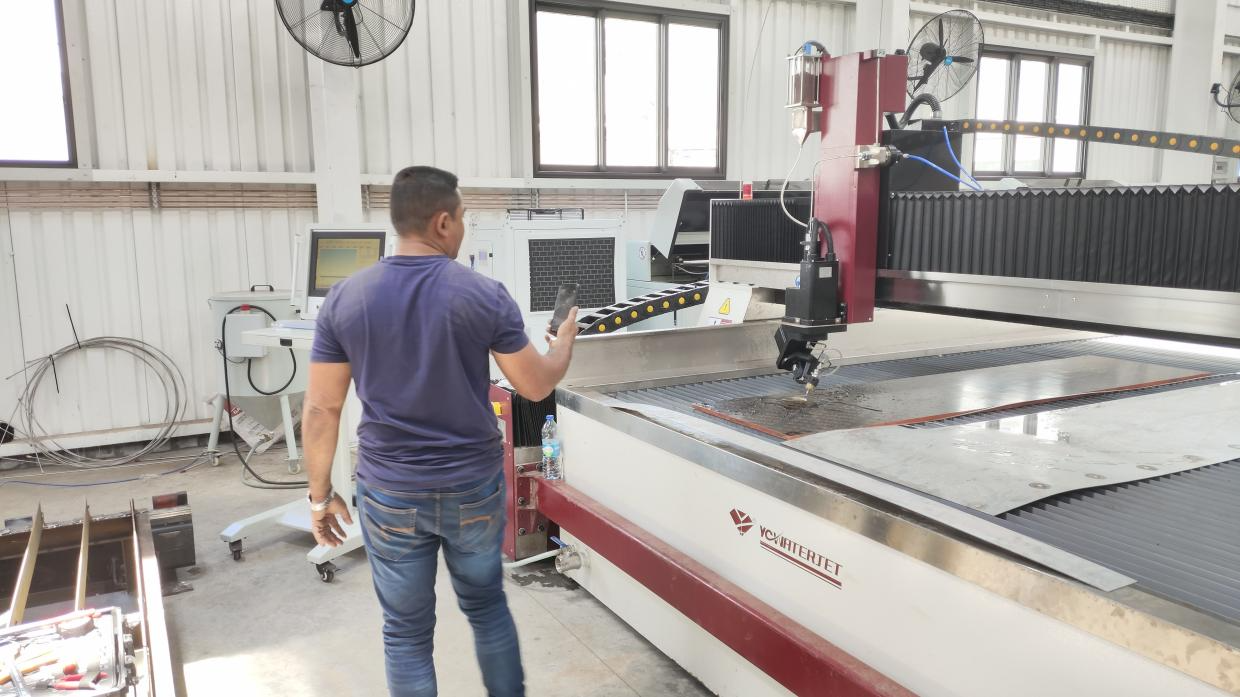

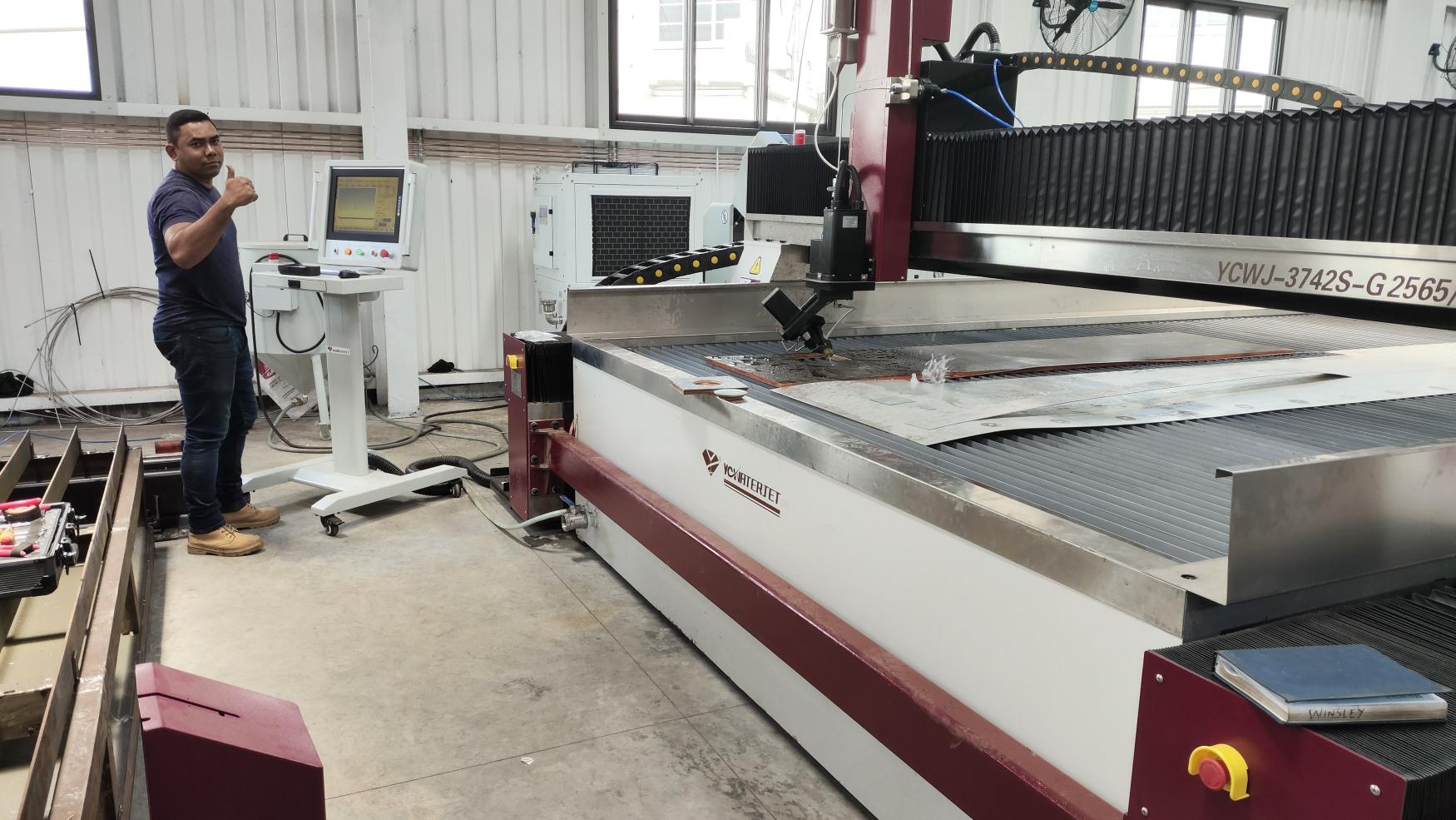

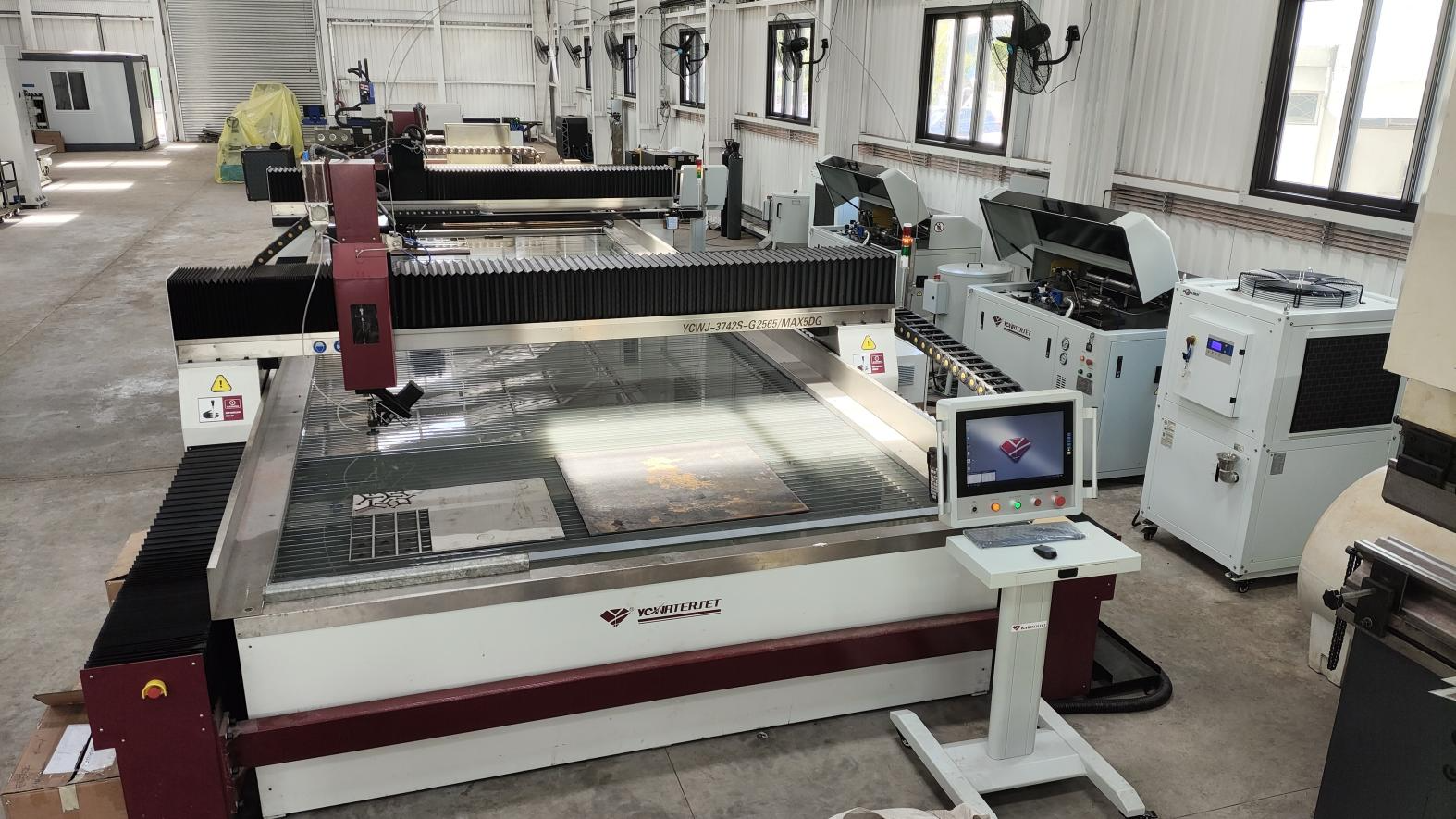

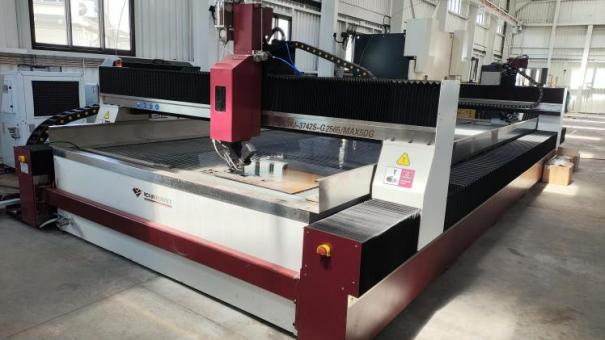

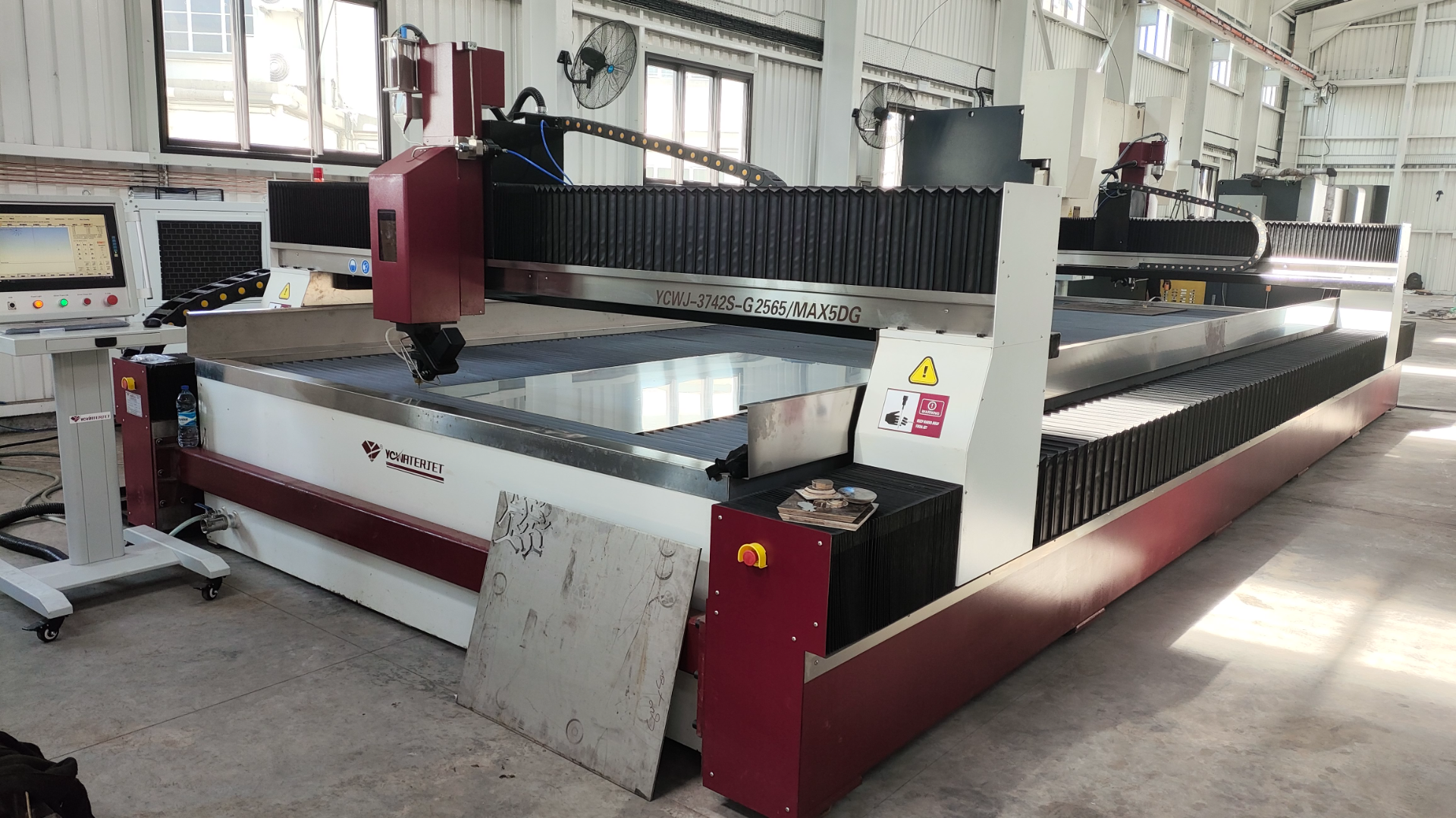

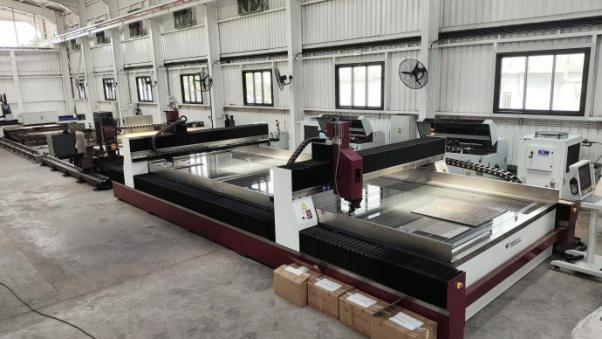

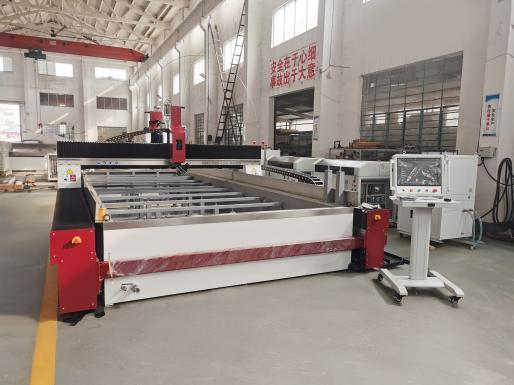

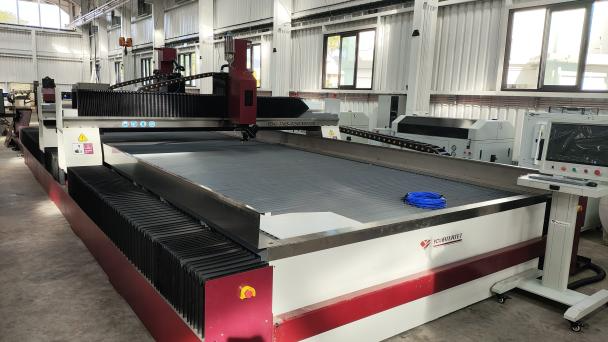

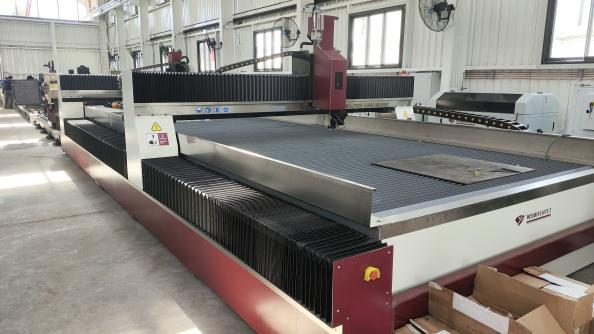

机床展示

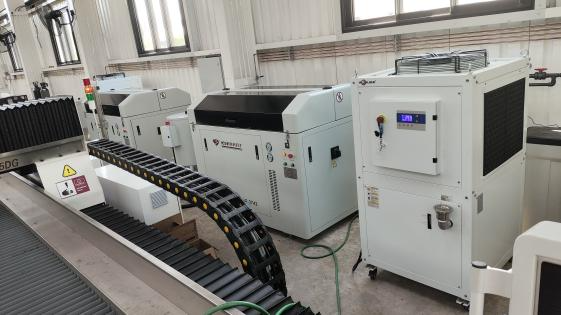

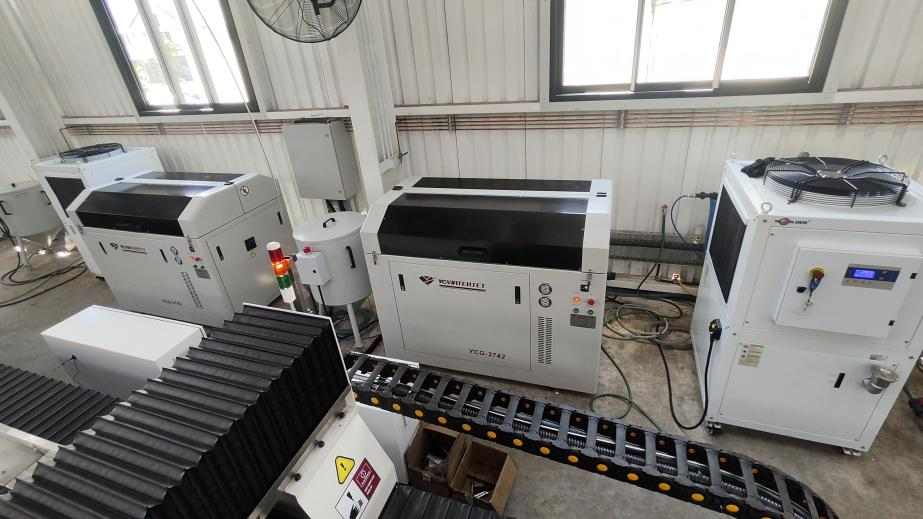

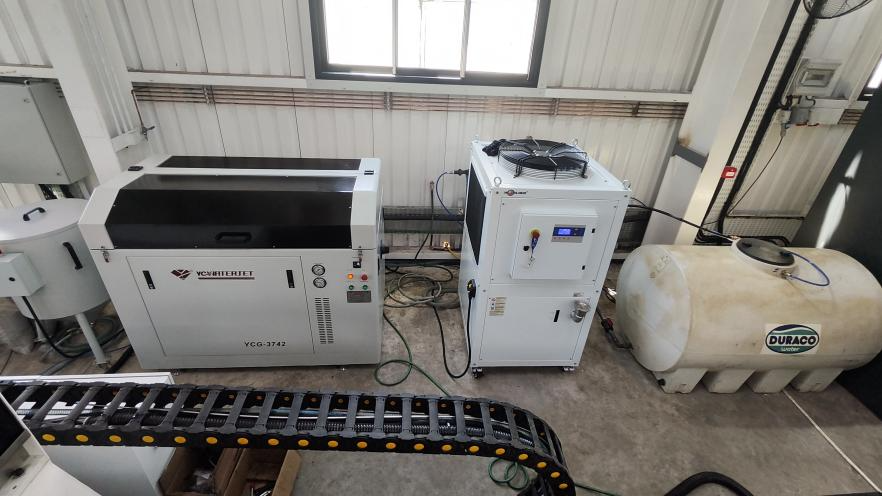

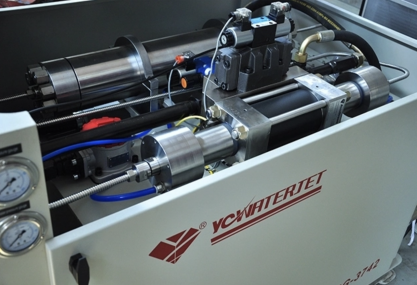

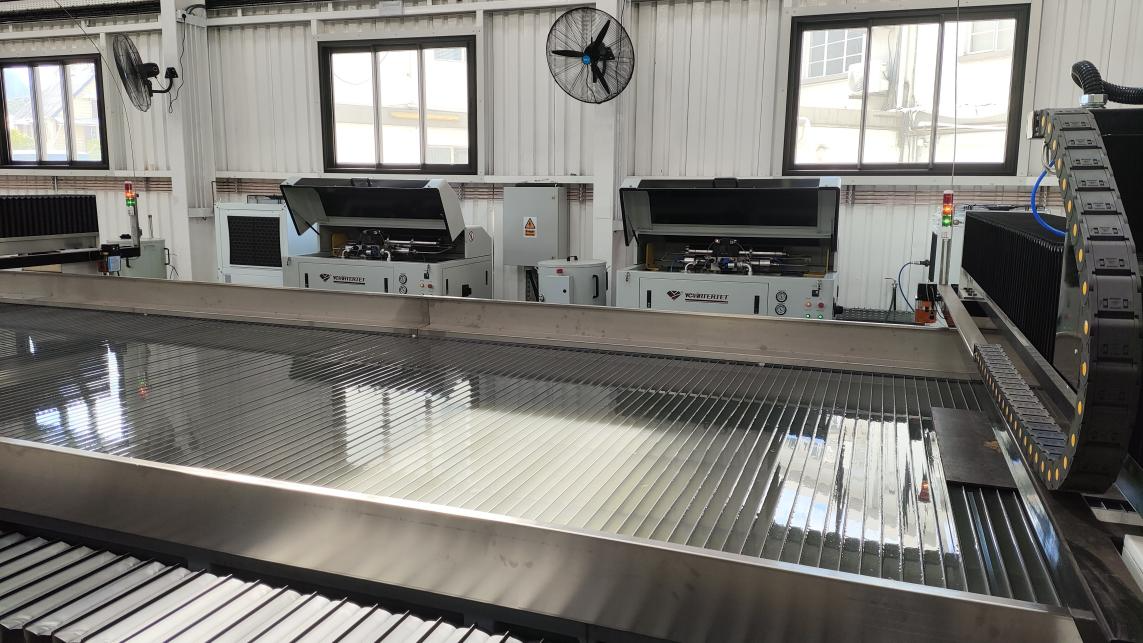

高压泵：YCG-3742S

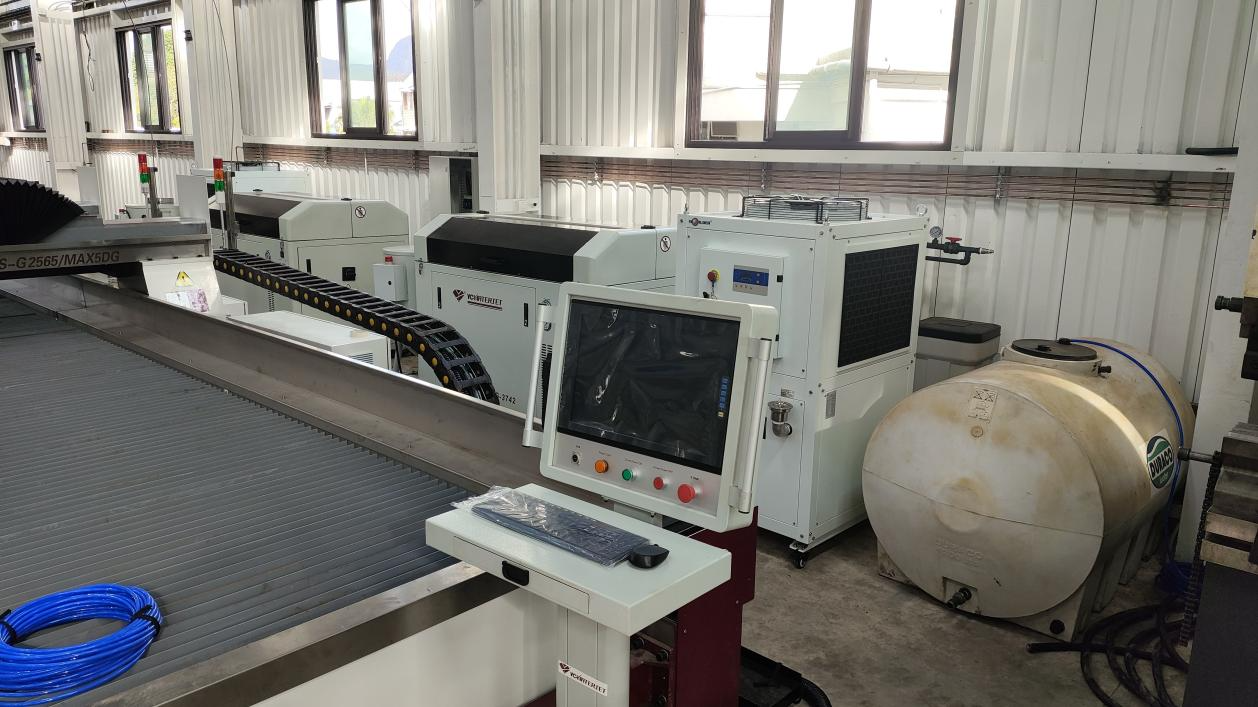

CNC控制器

威宏V9水射流切割操作系统：

可直接支持由 UG、MASTERCAM、AUTOCAD 等各种 CAD/CAM 软件生成的 G 代码、PLT 代码格式、ENG 代码格式、DXF 文件格式。支持断点续切、程序跳转执行。针对小孔、尖角和拐角等情况，支持小孔径、自动减速、暂停等功能。支持实时模拟和图形模拟。可预测加工时间、预加载加工轨迹并动态显示跟踪。
