永昌高精度等离子坡口切割机

数控等离子五轴斜切机用于钢板，铝，铁，铜等金属材料的加工，具有较高的速度和角度补偿。对于不同的厚度和材料，可以相应地调整电源。它是高精度和高效率材料切割加工的选择。五轴斜角切割具有角度补偿功能，可以为客户解决角度切割问题。

01切割台参数

切割台类型	整体龙门式
有效切割面积（mm）	可以定制
CNC控制系统	EDGE Pro(Hypertherm/美国)
电弧电压高度传感器	THC传感器（Hypertherm /美国）
斜切头系统	IMA（TECNO /意大利）
切割精度	+/-0.01mm
电源电压/频率	380v±10％/ 50Hz 3相/ 220v±10％/ 50Hz 3相
输入功率	3KW
压缩的空气	干燥，无油；压力：0.8Mpa；流量：1.0 m3 / h
驱动器型号	三菱交流伺服电机
轨道	HIWIN直线导轨，高精度铁路

02数控系统

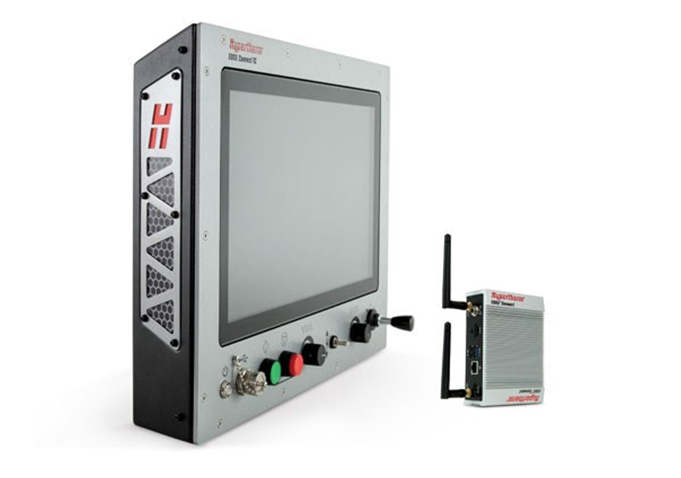

EDGE-Pro（Hypertherm /美国）

1.使用获得专利的CutPro®Wizard，甚至新的操作员也可以在不到五分钟的时间内切割出生产零件
2.屏幕上的软件操作员控制台（Soft OpCon）可轻松设置和操作切割台以及手动运动
3.与等离子和割炬高度控制系统的集成通信可使用已安装的自动和专家控制工厂或定制切割表
4.自定义切割图可以在零件程序中创建和控制，或可用于CutPro向导
5.EDGE Connect在Windows®10 Enterprise操作系统上运行

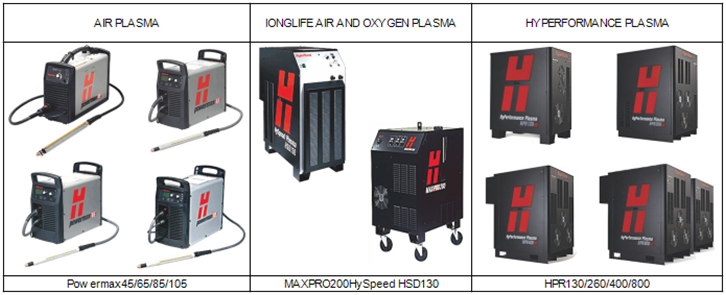

等离子电源（Hypertherm /美国）

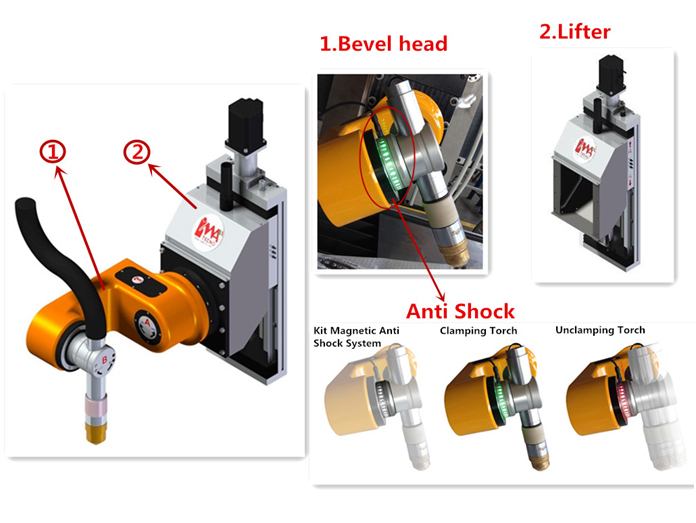

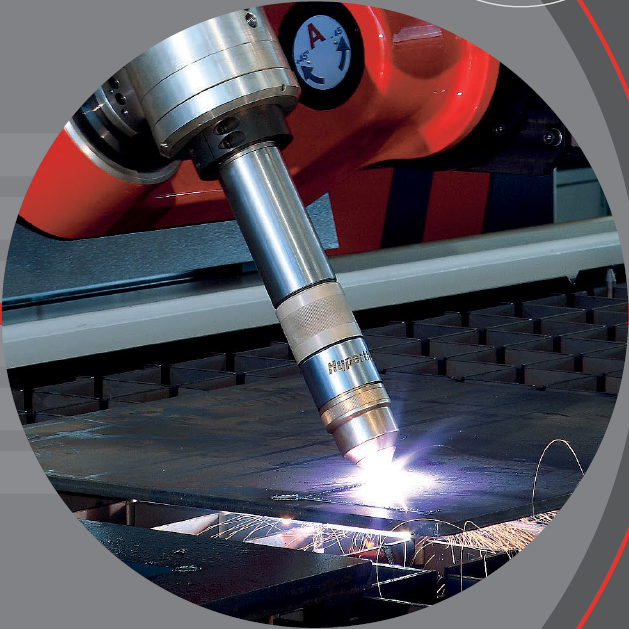

斜角头系统（IMA TENCO /意大利）

高度控制传感器-高温（ArcGlide THC）

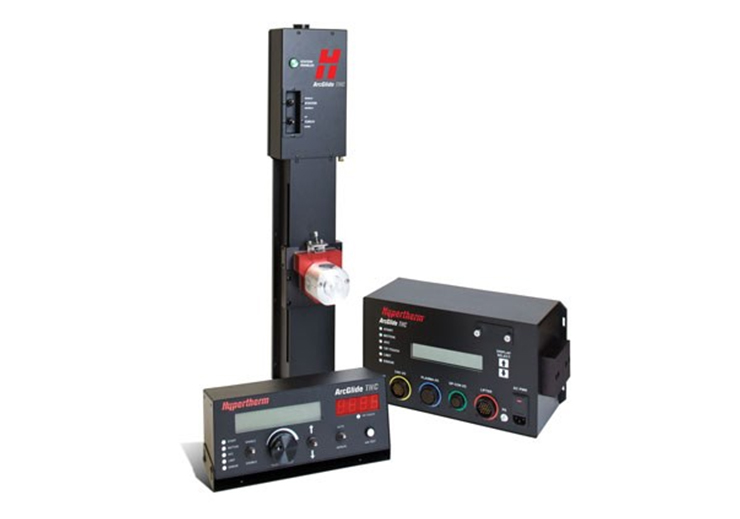

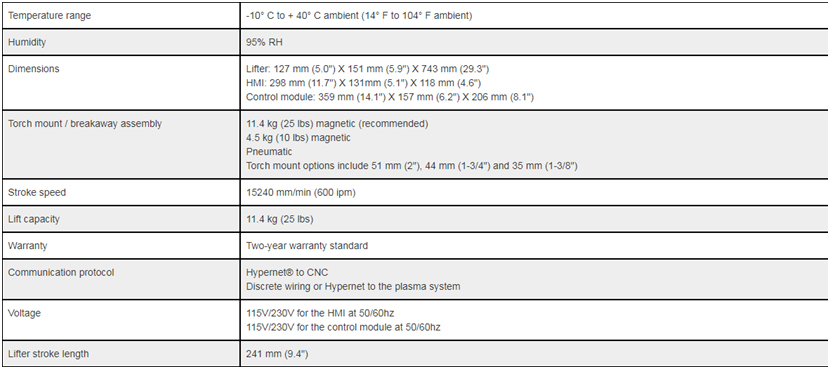

03ArcGlide割炬高度控制

传统的割炬高度控制装置要求操作员定期调节电弧电压，以确保适当的切割高度。利用海宝专有技术，ArcGlide®割炬高度控制（THC）可以连续采样电弧电压，并在消耗品的整个使用寿命内自动调整电弧电压，以达到适当的割炬高度，而无需操作员输入。结果：的切割质量，提高的生产率和降低的等离子切割应用的运营成本–包括用于HyPerformance®等离子HPRXD®安装的TrueHole®功能。 ArcGlide THC具有CNC集成（与HyperNet通信）和独立配置。

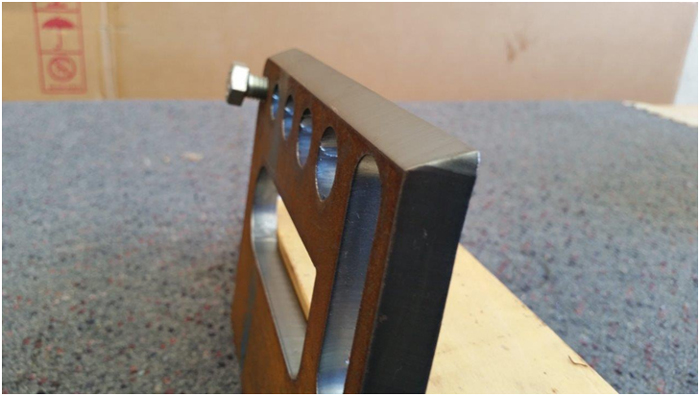

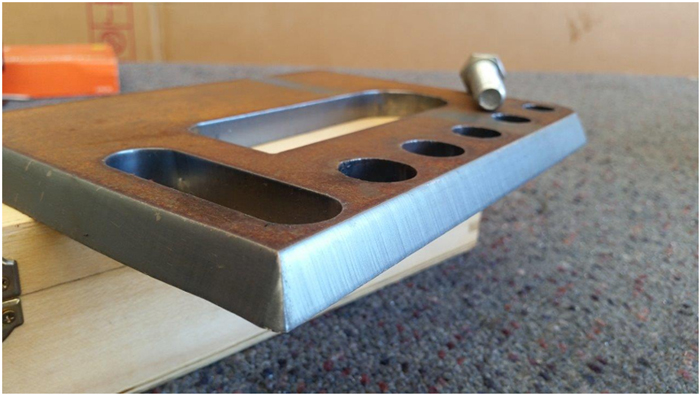

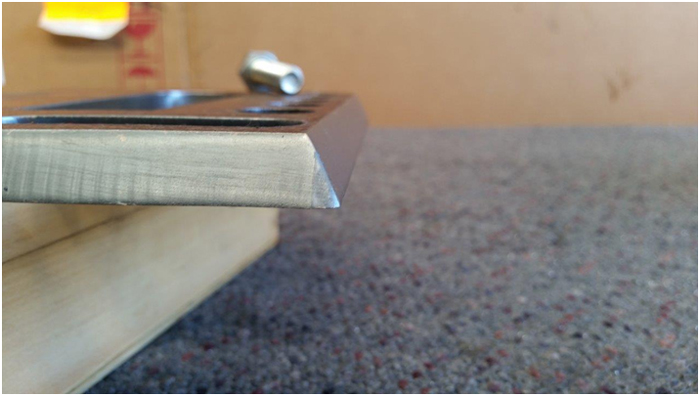

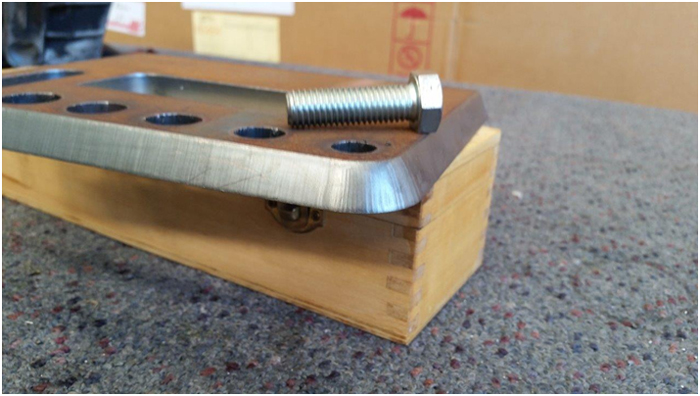

04切割样品
