小的水射流切割机型号为L0808的，龙门式结构，尺寸为800mm*800mm，其他小型水射流切割机，尺寸有1000mm*1000mm，1300mm*1300mm*1500mm等。此外水射流切割机床也可以是非常大的（详见“大龙门式”），大型机床尺寸有2000mm*6000mm，4000mm*8000mm，3000mm*12000mm，目前我司建造的可运输的水射流切割机尺寸达到 4000mm*12000mm。
不仅是X和Y轴可以根据您的要求设计，Z轴同样可以定制（150mm-1000mm）
  • 整体龙门式
  • 分体龙门式

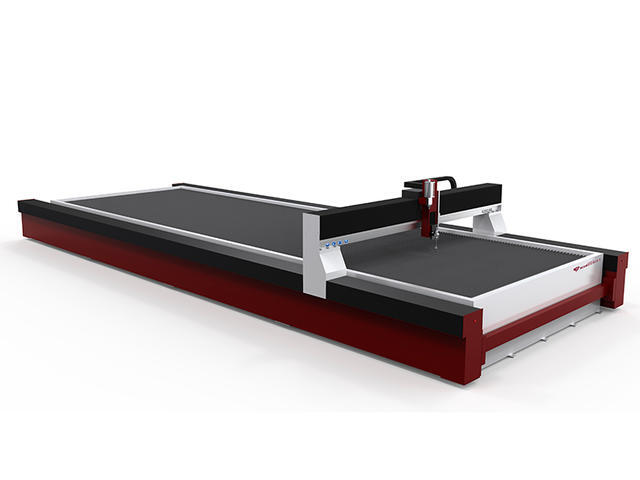

  • 大型龙门式
  • 悬臂式

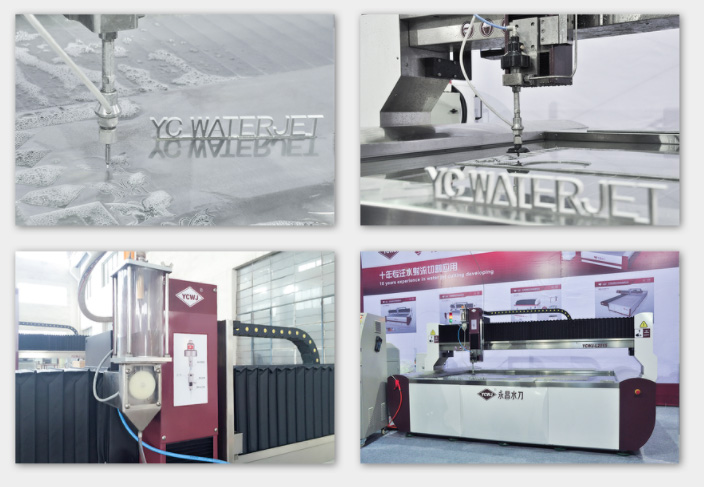

现场照片

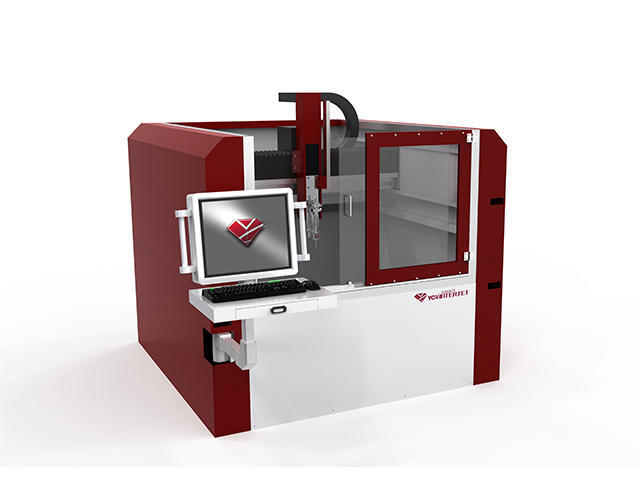

整体龙门式
水射流切割机切割平台结构特点:
  • 采用Y轴浇注梁和底座，了精度和稳定性。
  • 机床床身和水箱均不可拆卸，整机经退火处理（消除95%的应力），比VSR（消除应力为35%）好得多，能长时间的精度和稳定性。
  • X轴和Y轴采用高精度滚珠丝杆和直线导轨。
整体龙门式
数控水射流切割机(L=龙门型)
参数 Unit YCWJ-L1010 YCWJ-L1515 YCWJ-L2015 YCWJ-L2515 YCWJ-L3015
有效切割行程 mm 1000*1000 1500*1500 2000*1500 2500*1500 3000*1500
各轴行程 X mm 1000 1500 2000 2500 3000
Y mm 1000 1500 1500 1500 1500
Z mm 150-180 150-180 150-180 150-180 150-180
切割精度 mm +/-0.1
定位精度 mm +/-0.02
X/Y轴空运行速度 m/min 0-15 (如果需要30m/min空运行速度,我们可以根据客户需求定制 )
切割速度 m/min 和不同材料以及厚度有关
标注:可根据客户不同要求定制
现场照片

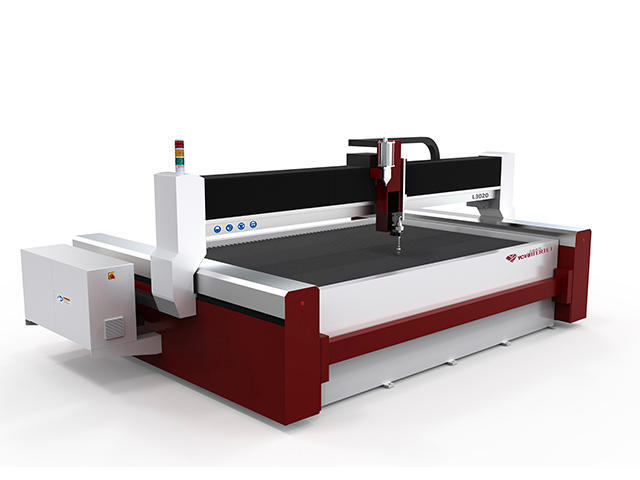

分体龙门式
水射流切割机切割平台结构特点:
  • 采用Y轴浇注梁和底座，了精度和稳定性。
  • 机床床身和水箱是可拆卸的，其设计目的是减少砂和机加工零件对运动部件的压力。
  • Y轴的基础是整体制造，便于拆卸、运输和装配。
  • X轴和Y轴采用高精度滚珠丝杆和直线导轨。
分体龙门式
数控水射流切割机(L=龙门型)
参数 Unit YCWJ-L3020 YCWJ-L4020 YCWJ-L3040 YCWJ-L2060
有效切割行程 mm 3000*2000 4000*2000 3000*4000 2000*6000
各轴行程 X mm 3000 4000 3000 2000
Y mm 2000 2000 4000 6000
Z mm 150-180 150-180 150-180 150-180
切割精度 mm +/-0.1
定位精度 mm +/-0.02
X/Y轴空运行速度 m/min 0-15 (如果需要30m/min空运行速度,我们可以根据客户需求定制  )
切割速度 m/min 与不同材料以及厚度有关
标注:可根据客户不同需求来定制
现场照片
水射流切割机切割平台结构特点:
  • 采用Y轴浇注梁和底座，了精度和稳定性。
  • 车床床身和水箱是可拆卸的，其设计目的是减少砂和机加工零件对运动部件的压力。
  • Y轴的基础是整体制造，便于拆卸、运输和装配。
  • X轴和Y轴采用高精度滚珠丝杆和直线导轨。
  • 切割平台尺寸可以定制, 比如 3000mm*8000mm, 3500mm*7000mm, 2000mm*12000mm , 尺寸可以做到4000mm*12000mm.
水射流切割机切割平台结构特点:
  • 采用Y轴浇注梁和底座，了精度和稳定性。
  • 车床床身和水箱是可拆卸的，其设计目的是减少砂和机加工零件对运动部件的压力。
  • Y轴的基础是整体制造，便于拆卸、运输和装配。
  • X轴和Y轴采用高精度滚珠丝杆和导轨直线导轨。
  • 对于小型整体工作台，机床床身和水箱都是不可拆卸的，整机经过退火处理（消除95%的应力），比VSR（消除应力为35%）好得多，能长时间的精度和稳定性。

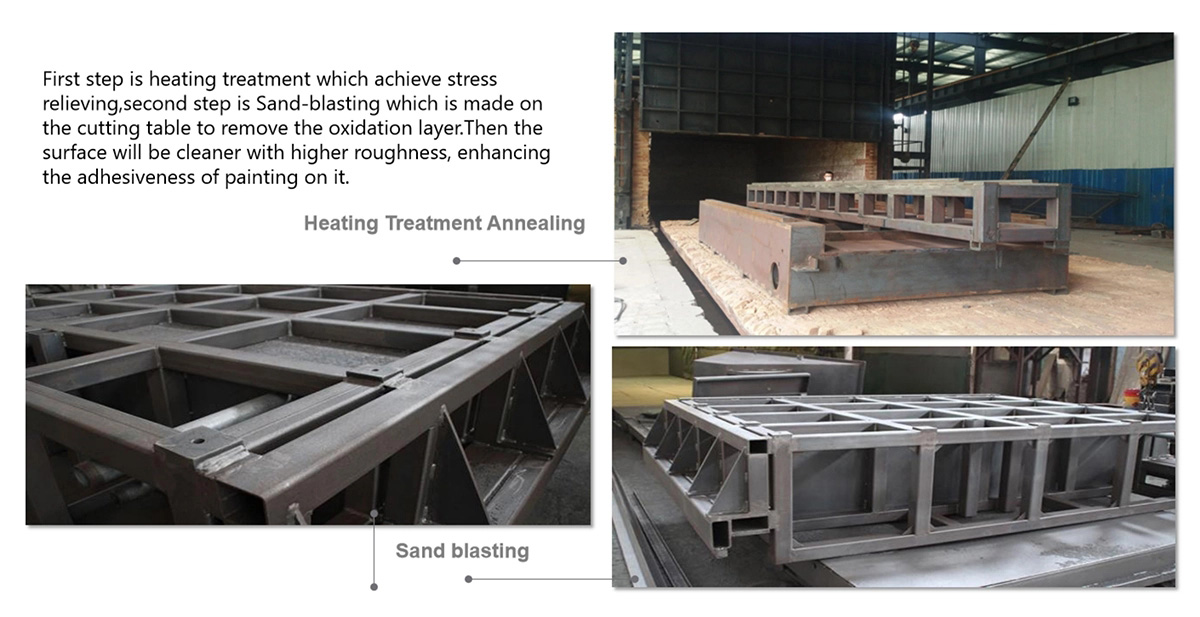

我们永昌水射流切割平台的制作，步是加热处理，以达到缓解压力的目的，第二步是在水射流切割平台上进行喷砂去除氧化层。然后表面会变得更干净，粗糙度更高，增强了喷漆在其上面的附着力。
核心组件选项
具有低噪声、无污染、高精度、高可靠性的特点。

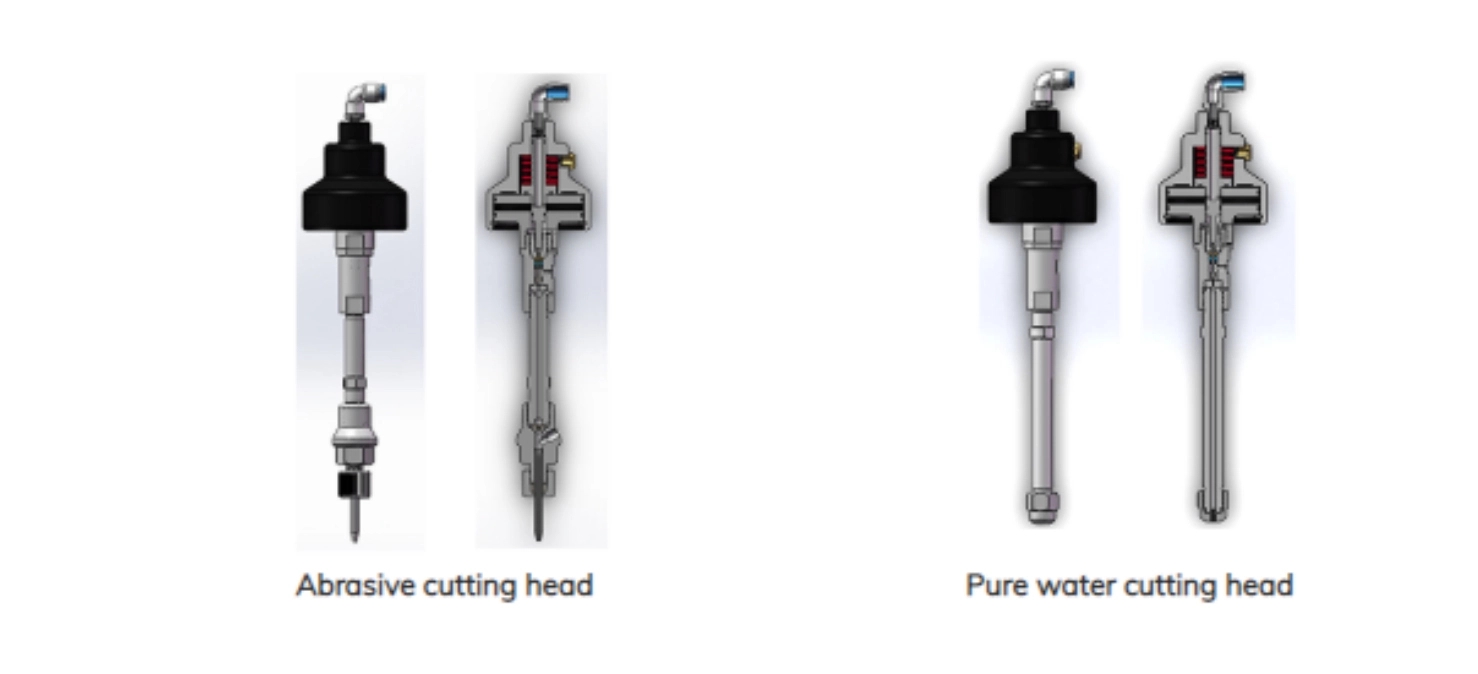

  • 切割刀头

    标准水射流切割刀头

    标准切割头是垂直切割材料

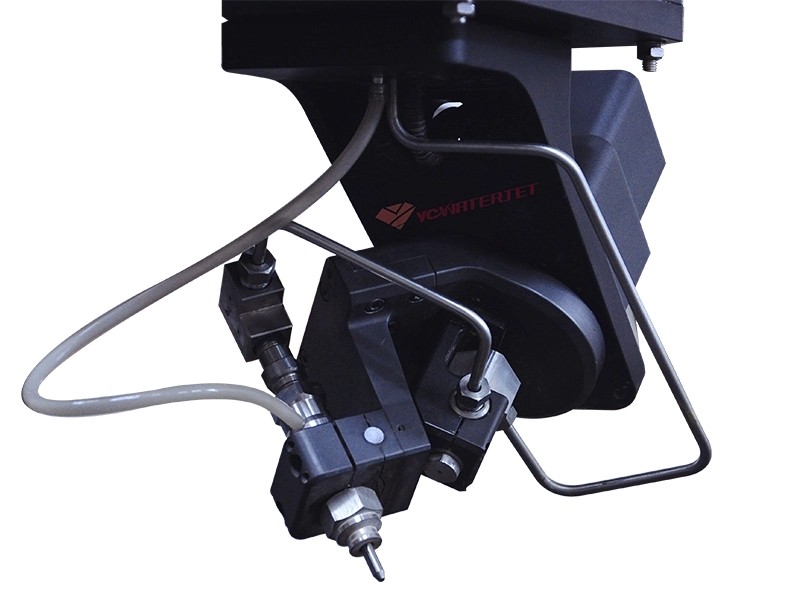

    大五轴切割刀头（AC 5轴）

    大五轴水射流切割机可在±45°范围内任意切割，解决了传统的水切割倾斜问题，实现了2D/3D切割。

    动态五轴切割刀头

    我们的动态5水射流切割机可以通过补偿10°切割角度来垂直切割部分的精度，而不降低切割速度。

    多头切割

    双头切割或多头切割装置在切割平台上具有两个或多个切削头，同时能够以相同的轨迹执行切削任务。

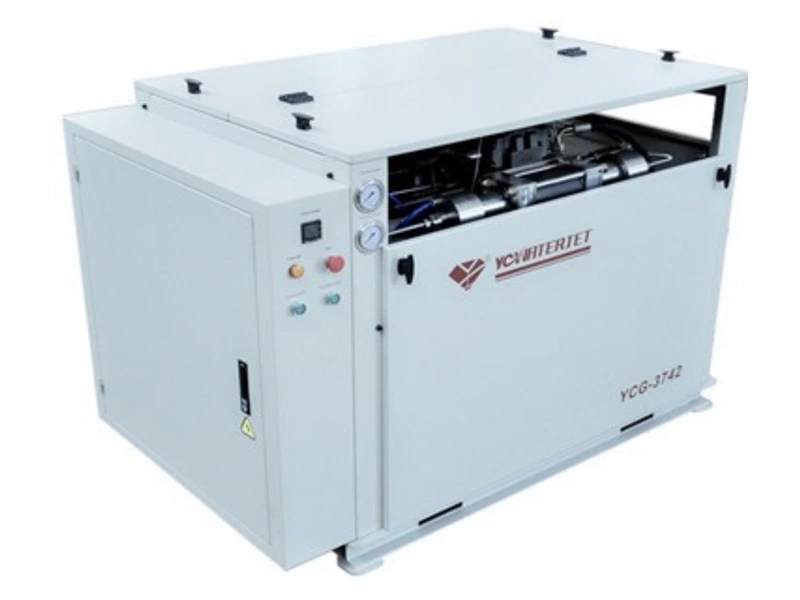

  • 高压
    独特的水射流切割机设计，使安装和维护更便捷。工作压力稳定，工作效率。

    40Hp

    压力: 380mpa
    功率: 30KW/40HP

    100Hp

    压力: 420mpa
    功率: 74KW/100HP

    50Hp

    压力: 420mpa
    功率: 37KW/50HP

    其它品牌高压

    KMT、海宝（Hypertherm）、BFT

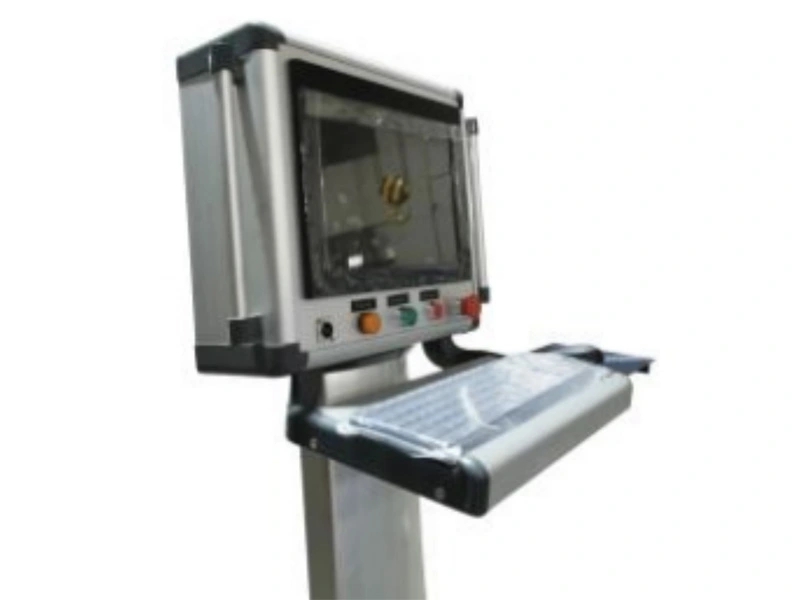

  • 数控系统以及编程软件

    维宏数控系统

    套料编程

    ECS控制
