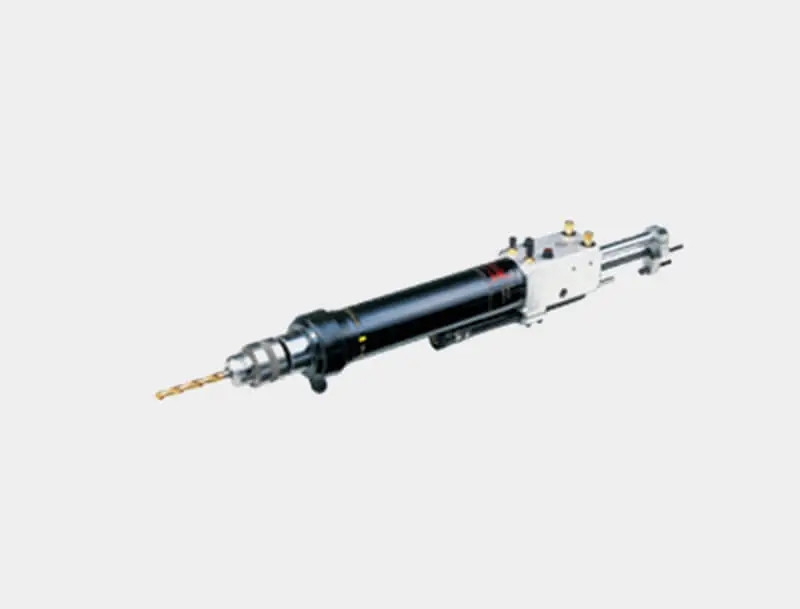

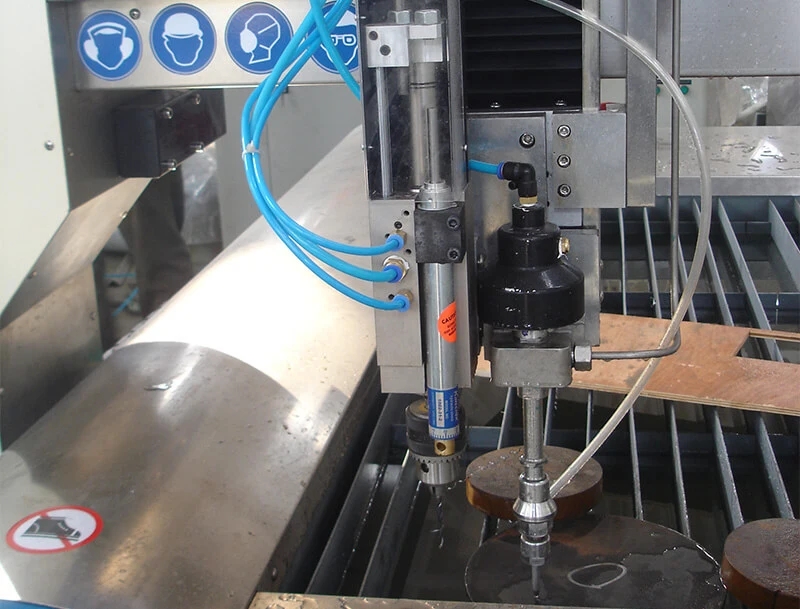

带钻孔功能的切割头

  • 用钻头切割:

是指具有自动钻孔功能的切割,主要是在传统的水刀切割机中增加一个全自动钻孔组件,因为水刀切割较小的孔隙时,精度不高,效率低。自动钻孔装配与数控水刀系统的完美结合,可实现自动钻孔、自动进给、自动排屑、切削前预钻孔等更小孔的功能。具有一次性完成一次切削钻孔的能力,提高了产品质量,也提高了生产效率。

切割前的预钻孔功能主要用于多层复合材料,由于高压水射流的特性,在切割前和钻孔过程中,水射流需要一段时间才能从材料表面穿透材料。材料。在钻孔过程中,非多层压铸材料不受影响,对多层压铸复合材料有一定影响,容易造成分层。这时可以使用预钻孔功能,打一个孔作为切削的入口。该功能是目前解决多层复合材料切割时容易分层问题的最佳方法。

自动激光扫描高度测量

  • 激光扫描高度测量

激光扫描测高具有切割前非接触式测高功能。目前支持三种测高方式:

  • 手动单点高度测量;
  • 自动三点高度测量;
  • 自动扫描高度测量。

前两者的效果与传统的接触高度测量类似。但是这里使用的自动扫描高度测量采用了一种新的方法,可以根据预设的工件信息自动生成扫描轨迹。测量高度时,系统自动获取扫描轨迹起点的基值。然后沿预设轨迹进行高速连续运动扫描,并通过激光传感器反馈准确的高度信息。

与传统的接触法相比, 激光扫描法可以大大提高检测精度。同时可以避免损坏工件,保证水刀切割头与工件表面的距离恒定。

交换平台

  • 带交换平台的喷水机说明:

交换平台旨在节省切割后软材料装卸的时间。我们可以在前后工位放置两个工件,当我们在前工位完成一个工件切割后,我们可以将另一个工件从后工位移动到切割区域。再次切割时,操作人员可以完成工件的卸载和装载,然后我们可以一次又一次地重复这项工作。

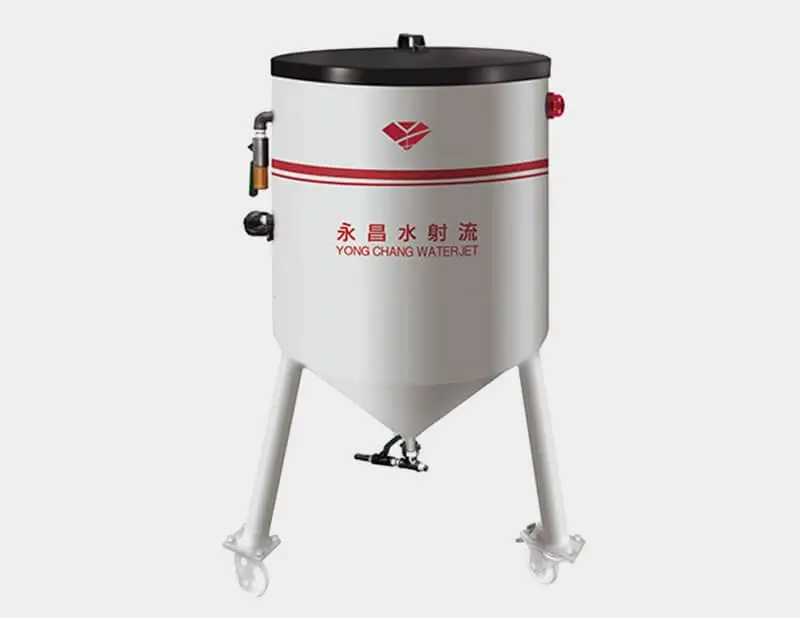

自动送料系统

  • 水射流送料系统说明:

该自动磨料进给系统是我公司的推荐产品。具有支撑和给砂机的功能,提高了自动化程度,减轻了劳动强度。

  • 水射流送料系统特点:

1、利用气压输送磨料
2.气压:0.2MPA
3、流量:<0.3M³/min
4、储罐容积:200KG(每次)
5.最大。磨料进给量:0-1000K/MIN
-自动高精度,大大减少工人的工作量。

冷却系统

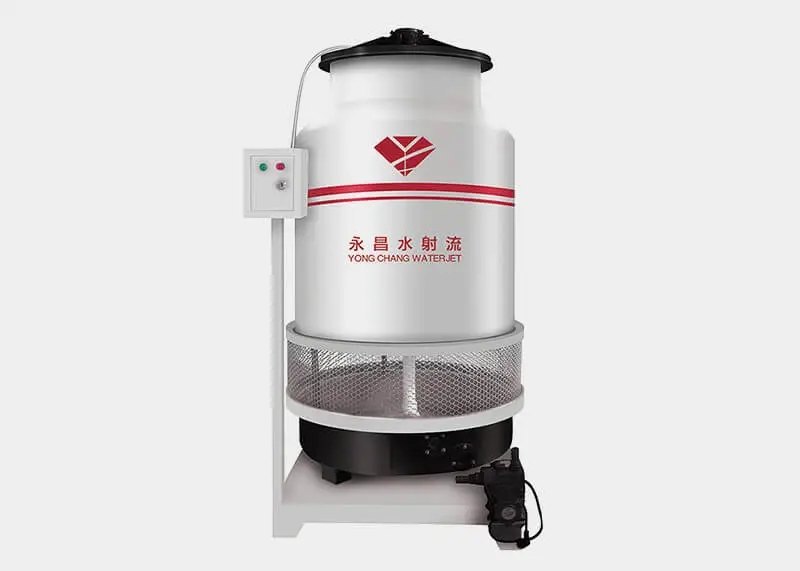

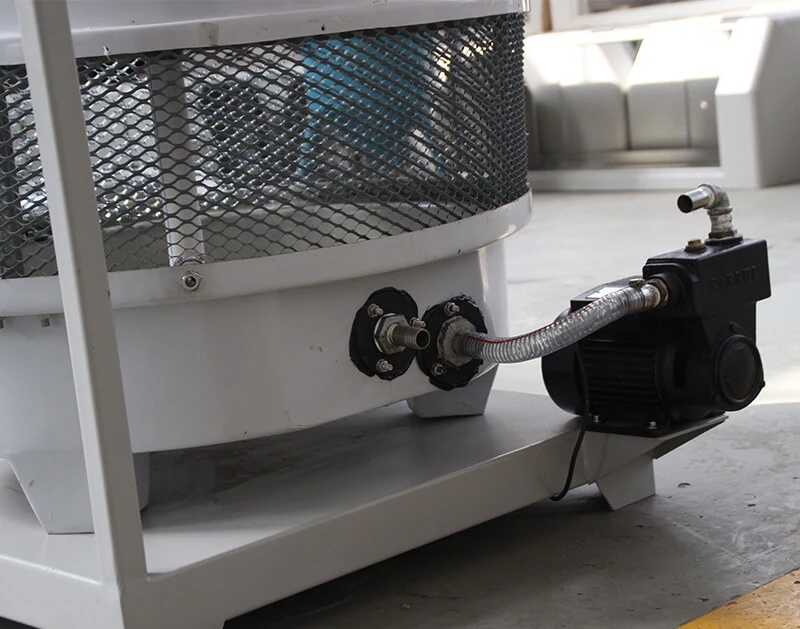

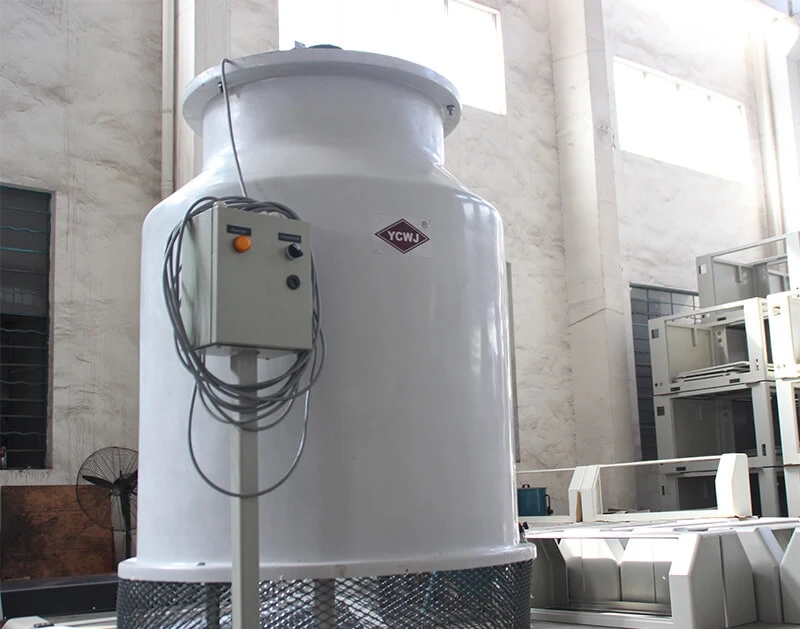

水刀汽车水冷却塔

我们保证液压系统可以循环使用,节约用水。

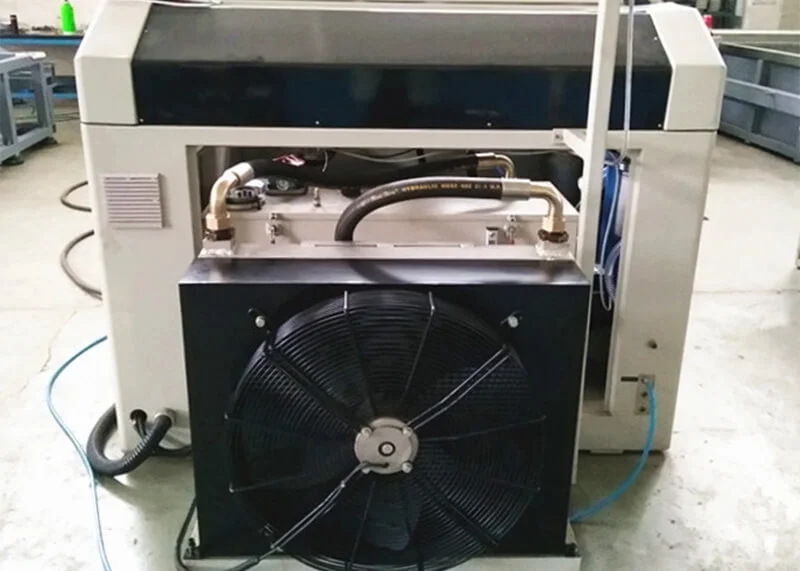

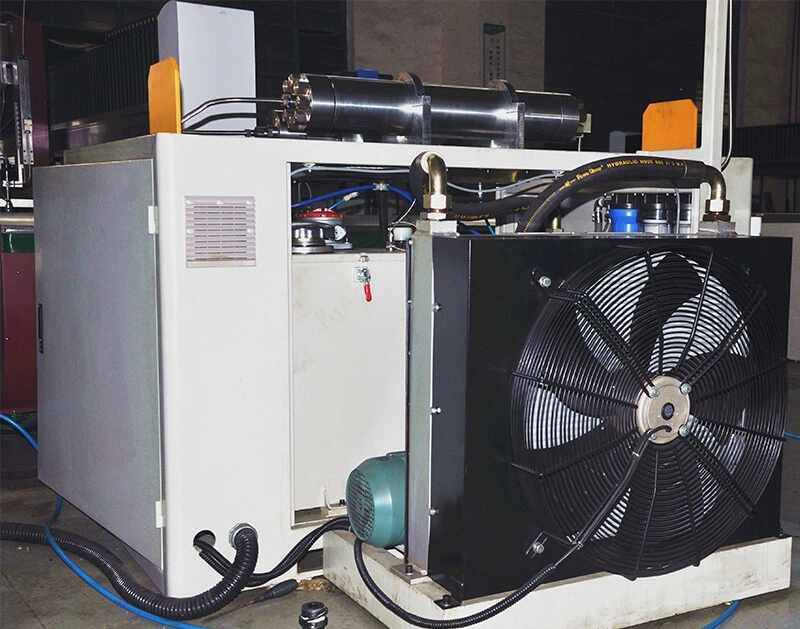

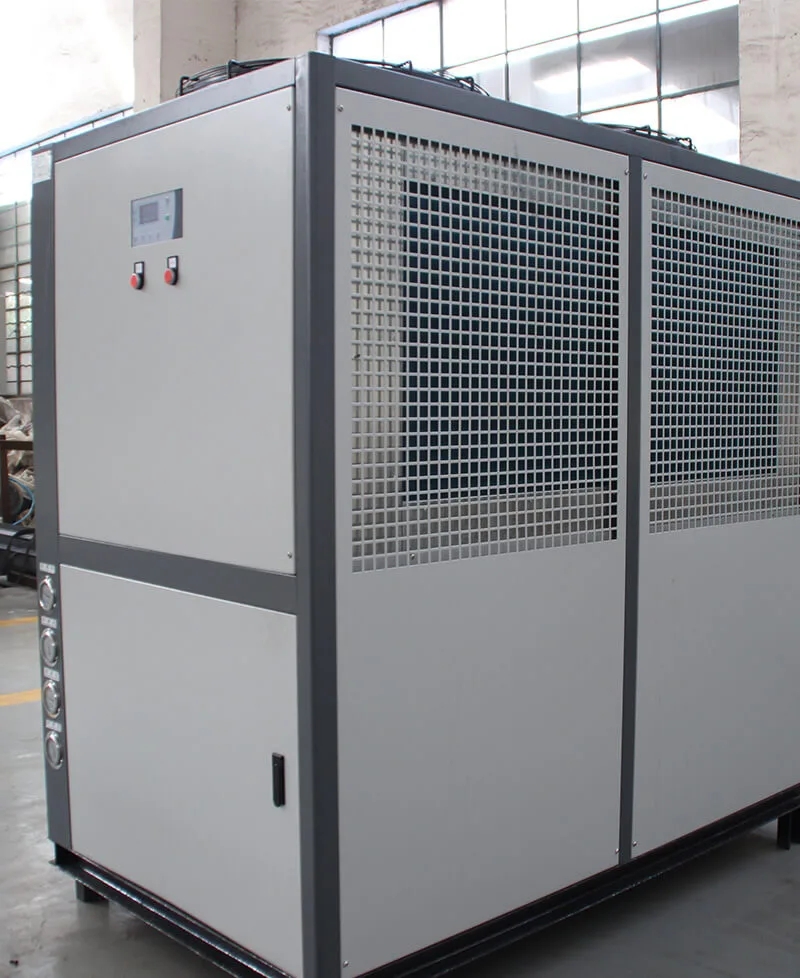

风冷系统

这种风冷式冷却系统扩大了冷却面积,增加了通风量,几乎不受工作环境的影响。配备独立的自动温度控制系统,独立的冷却回路,当温度达到设定值时,风冷冷却器自动运行。具有节能环保的特点。

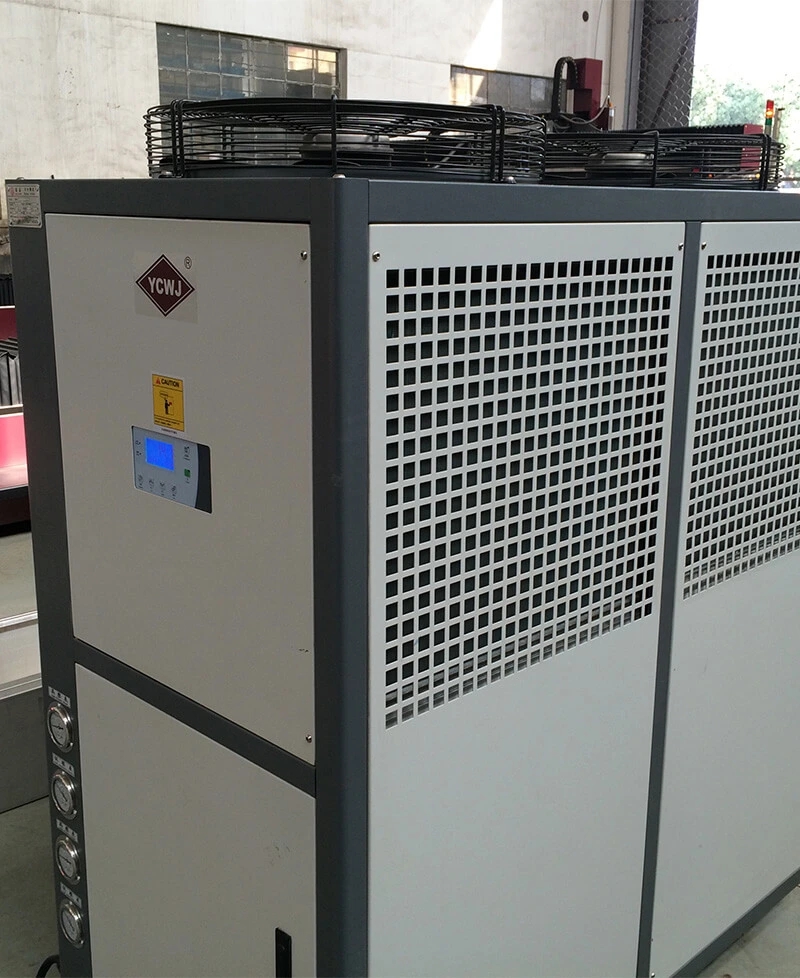

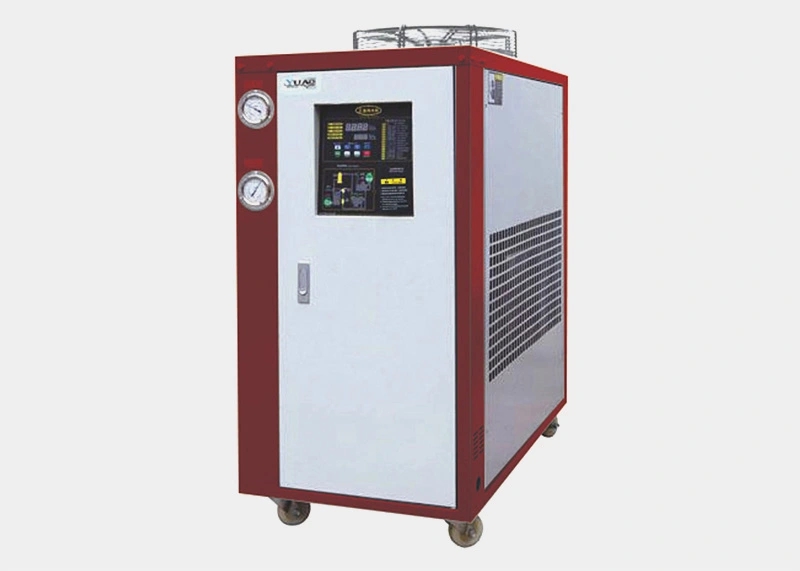

水冷装置

该冷水机可以代替水冷却塔,效率更高,如果温度高,这是您的最佳选择。

  • 型号:TCO-10A/1D
    冷冻能力
    英热单位/千卡:125000/31500
    冷却直径:2”
    泵功率:1.5KW
  • 冷冻流量:250L/Min
    油箱容量:150L
    尺寸:1350mm * 650mm * 1250mm
    重量:380KG

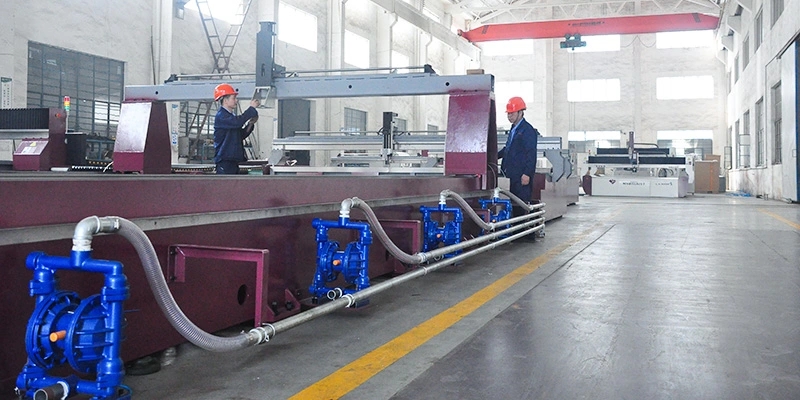

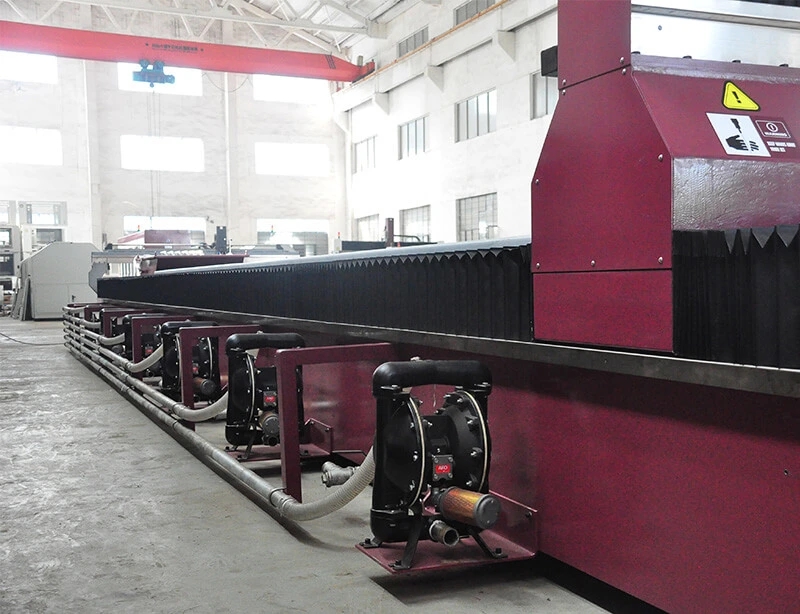

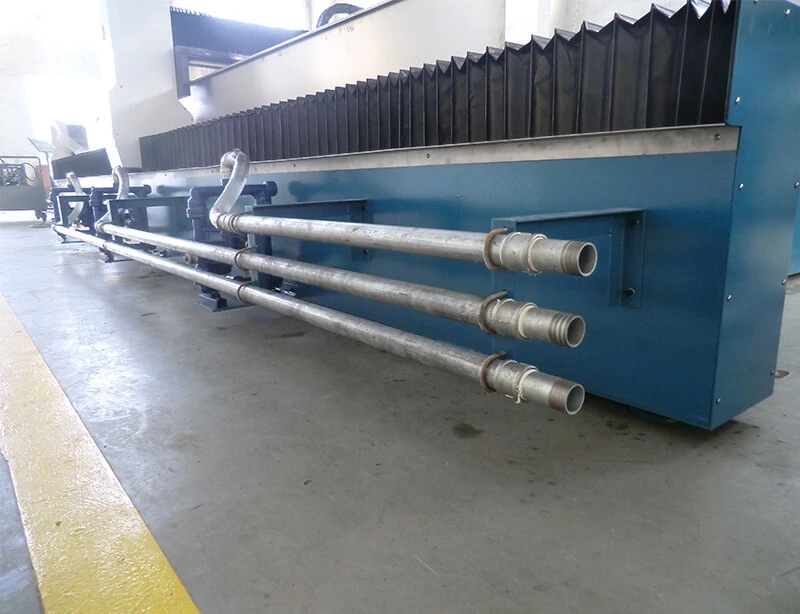

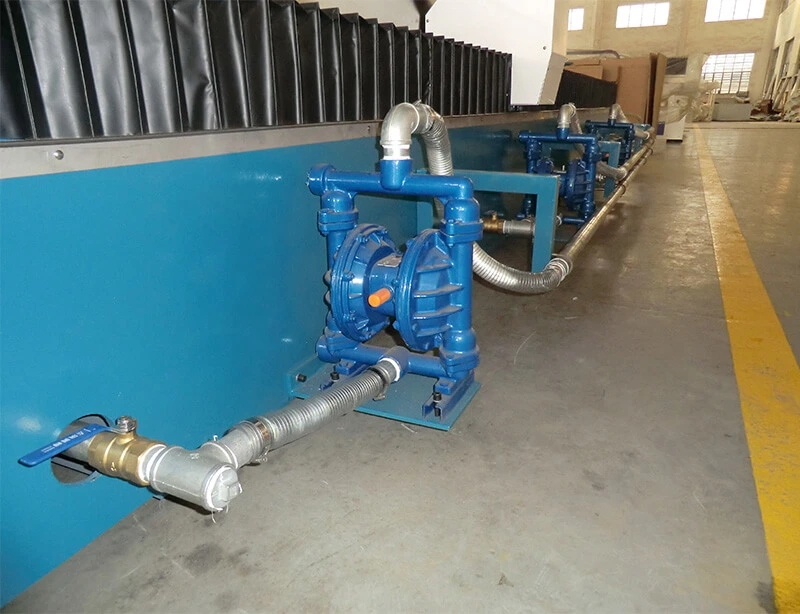

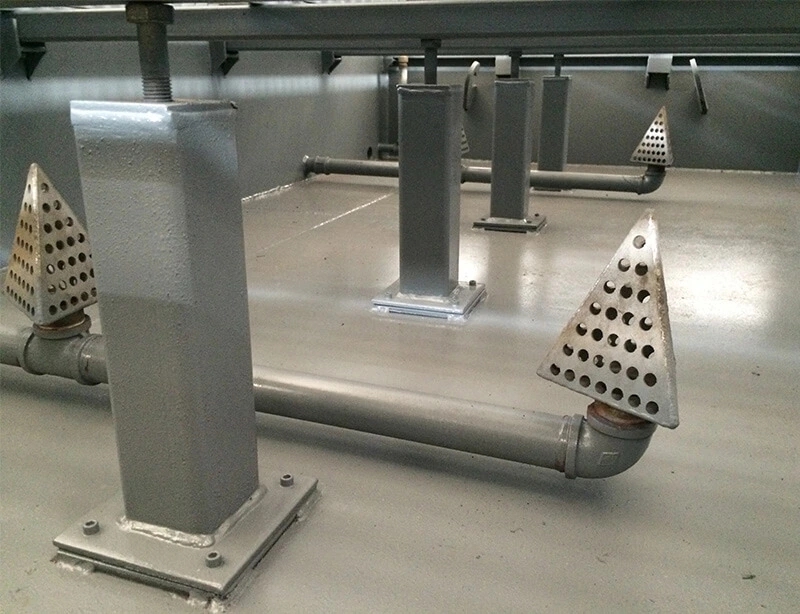

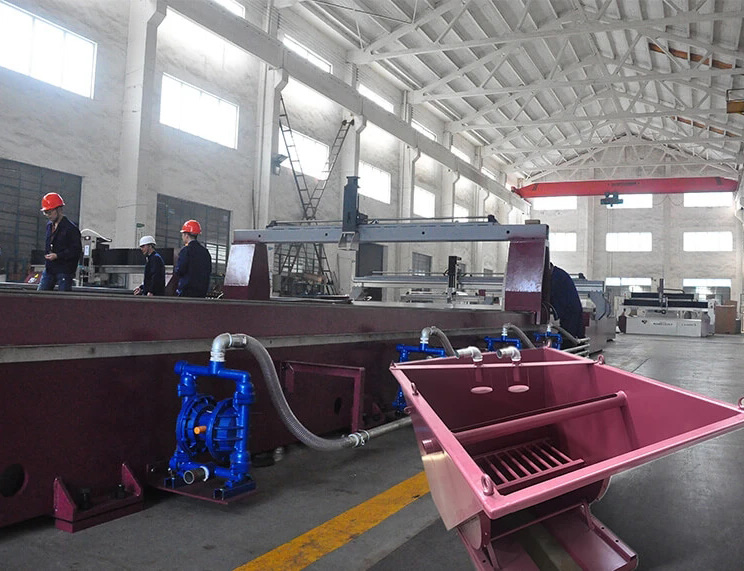

自动除泥系统

  • 介绍:

磨料自动从槽中取出,磨料与水分离,减少劳动力,提高工作效率。

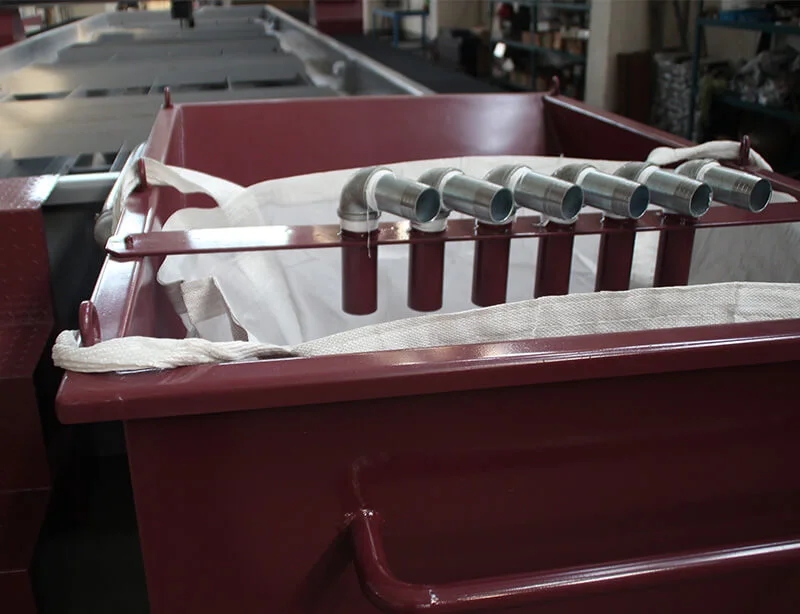

吸收泵工作时将槽内的砂水混合物吸入收集箱,收集箱内装有塑料编织滤袋,水循环至机槽,砂及切割产生的混合物收集到过滤器中袋子里面。从而达到自动收集方便清洁的目的。

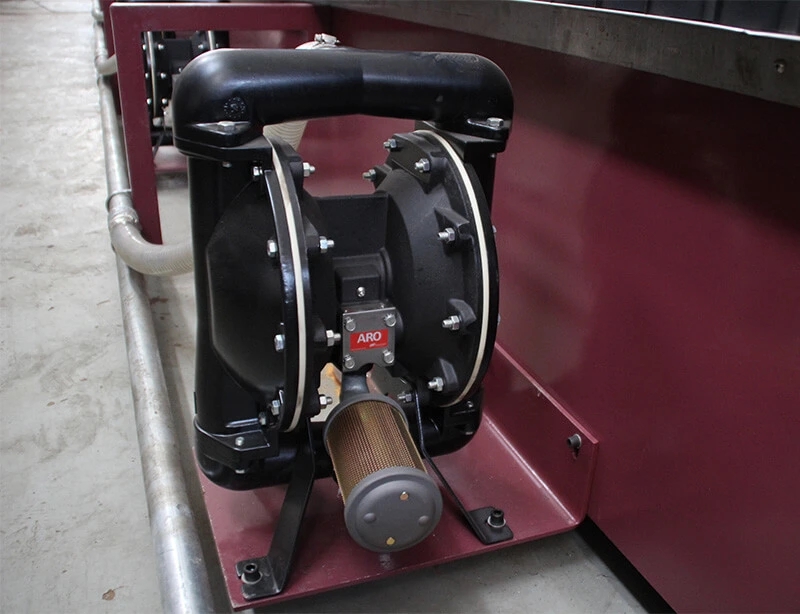

  • 吸收泵数据
  • 单泵数据
  • 流量:8 M³/H
  • 电梯:50M
  • 出口压力:6 kgf/cm²
  • 吸收距离:7 M
  • 最大限度。可通过的固体颗粒直径:4.5mm
  • 泵进出口直径:40mm
  • 动力:压缩空气
  • 最大限度。入口压力:7 kg f/cm²
  • 最大限度。耗气量:0.6 mm³/min
  • 风管直径:10mm
  • 收集箱:1.6m*1.0m*1.0m

可根据客户要求选配进口泵(品牌:英格索兰)

自动除泥系统

  • 液压加载系统说明
  • 倾角:70°(从地平线向上测量)
  • 最大限度。倾覆力矩承载能力:350KG
  • 大型切割平台采用液压操作翻转,使该液压装载机能够装载或卸载整块石头,同时确保最小的材料损失和在石头装载单元运行时的高效率。

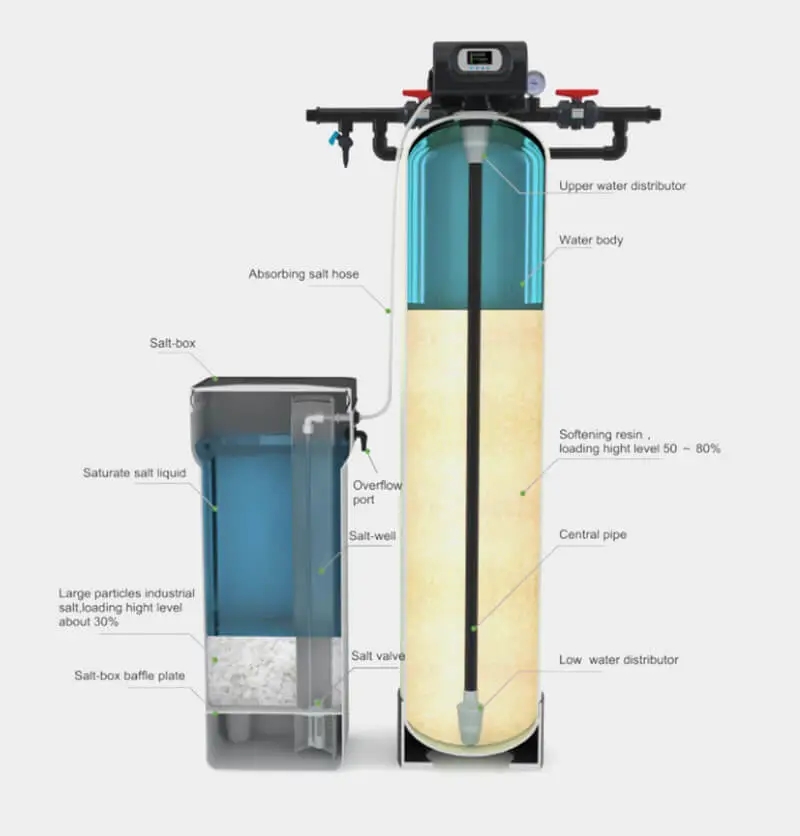

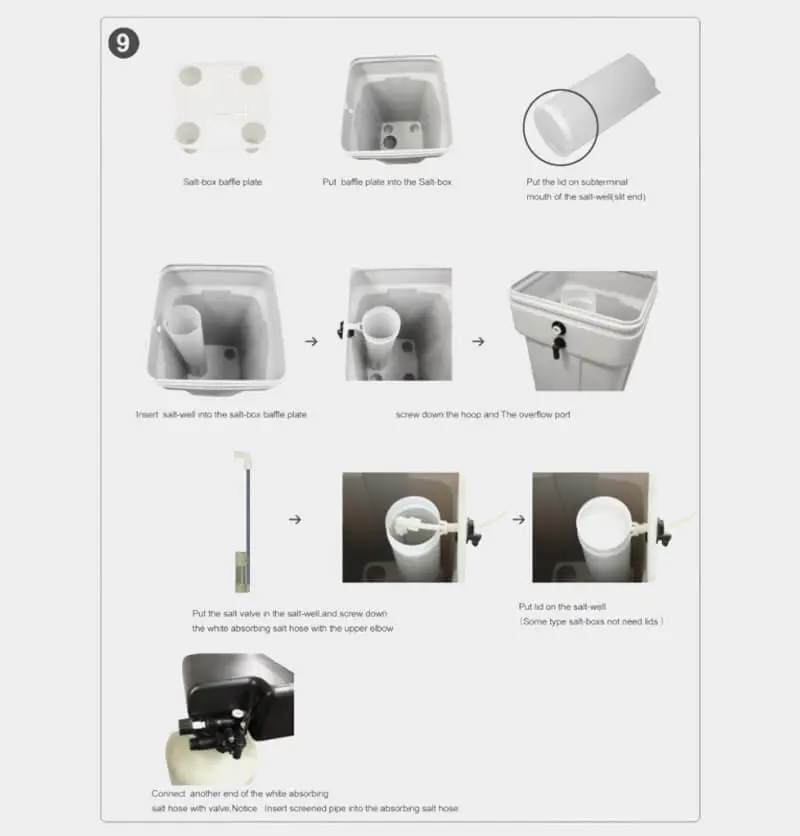

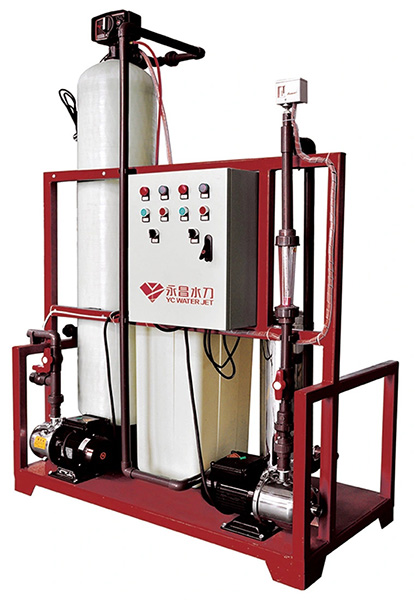

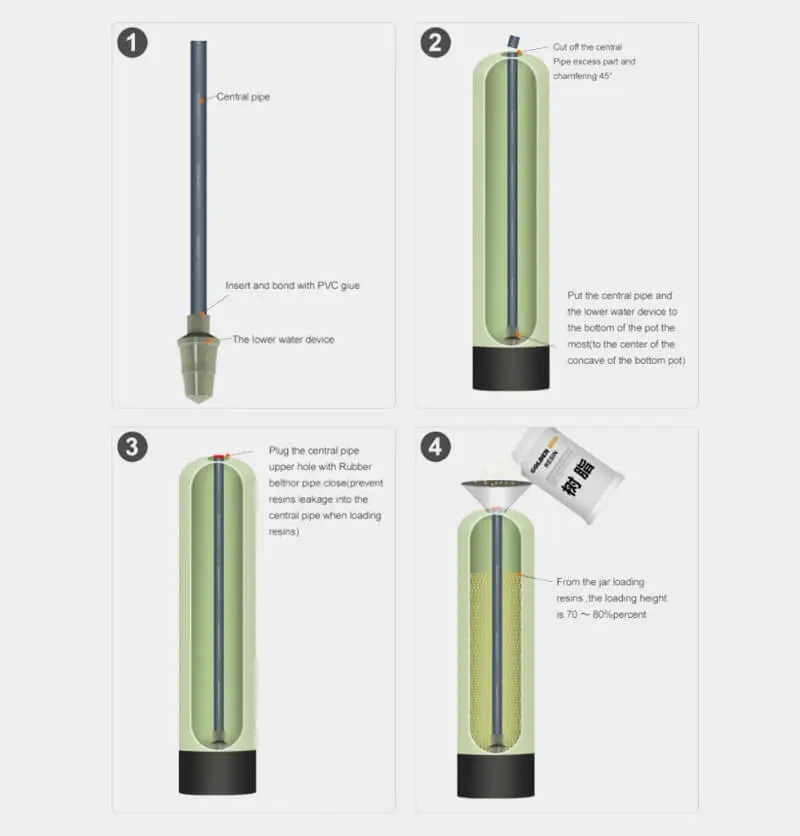

软水系统

  • 水射流软化处理说明:

自来水中存在多种化合物(如碳酸钙、碳酸)。机器工作时,温度升高会产生一些化学或物理反应的物质——我们称之为水垢,这会降低高压系统的寿命,增加成本。经过多年的经验,我们开发了可以解决问题的系统。如果您供应的水质量低,我们愿意向您推荐这个可选部件。

  • 水质要求

由于高压水切割工作在高压后,孔口中的小颗粒杂质在原水切割中结垢,腐蚀离子对设备的使用寿命和精度都有影响,因此,必须对原水供水设备进行处理。高压水射流切割作业的水质要求:去离子水。对水质大于0.5μm的高压水射流切割系统的基本要求必须去除杂质,因为一般水中除了含有一定量的细小固体颗粒外,还有很多矿物质溶解在水中,如钙碳酸盐、锰、铁和二氧化硅等,不仅会降低喷嘴的寿命,还会影响射流的凝聚力,从而降低切割效率。所以一定要删除它。


杂质特性 允许浓度(mg/L)
1.0
0.5
0.5
0.1
0.1
氯化物 5.0
硫酸盐 25.0
硝酸盐 25.0
碳化物 -
所有溶解的固体 50
PH值 6.8-7.5
电导率 50μs/cm

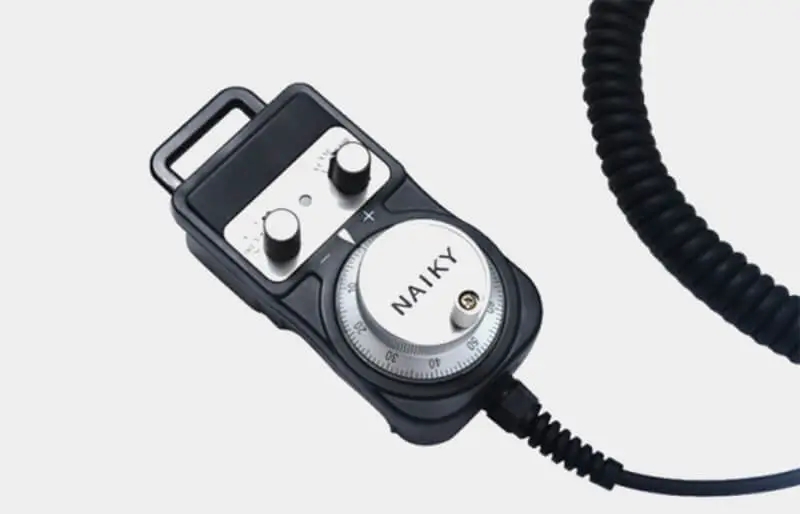

手持控制器

  • 水质要求

手持控制器可选择有线或无线手轮。它旨在远程控制机床。该控制台为对刀提供了方便直观的解决方案。克服了传统对刀方式存在的问题,也为观察和操作提供了极大的便利。
