01自动调整定制转动滚轮焊接旋转器

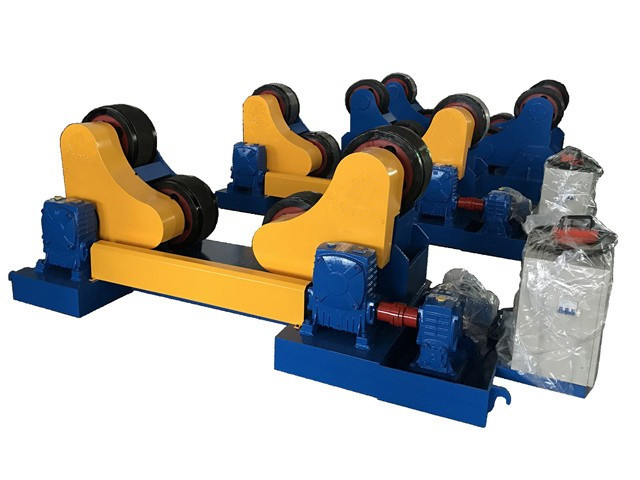

自动校准的焊接旋转器由一组主动焊接旋转器和一组被动焊接旋转器组成。动作轮由电机和减速齿轮驱动,实现无级变速。如果工件过长,可以采用一主多被动组合。

功能

  • 自调式旋转器可根据工件直径自动调整托辊支撑角度,满足不同直径工件的支撑和旋转驱动。采用变频器无级调速,调速范围宽,精度高,启动转矩大。采用高承载力轴承,转动不晃动,使用寿命长。组合式箱体底座,刚性大,承载力强。特殊设计的凹型钢芯橡胶面辊,摩擦力大,使用寿命长,承载能力强。先进的制造工艺使各轴孔的直线度和平行度更好,大限度地减少因制造精度不足而造成的工件位移。
范围
规格型号 承载重量 (kg) 适应工作范围(mm) 滚轮直径和宽度(mm) 滚轮线速度(m/h) 电机功率
(kw)
调速方式
橡胶轮 金属轮
HGZ-5 5000 ¢250-2300 ¢250*100 2*¢240*20 6-60 0.75 电磁无级调速 或变频无级调速
HGZ-10 10000 ¢320-2800 ¢300*120 2*¢290*25 6-60 1.1
HGZ-20 20000 ¢500-3500 ¢350*120 2*¢340*30 6-60 1.5
HGZ-40 40000 ¢600-4200 ¢400*120 2*¢390*40 6-60 3
HGZ-60 60000 ¢750-4800 ¢450*120 2*¢440*50 6-60 4
HGZ-80 80000 ¢850-5000 ¢500*120 2*¢490*60 6-60 4
HGZ-100 100000 ¢1000-5500 ¢500*120 2*¢490*70 6-60 5.5
HGZ-150 150000 ¢1000-6500 按需求制作 6-60 2*3
02焊接变位机

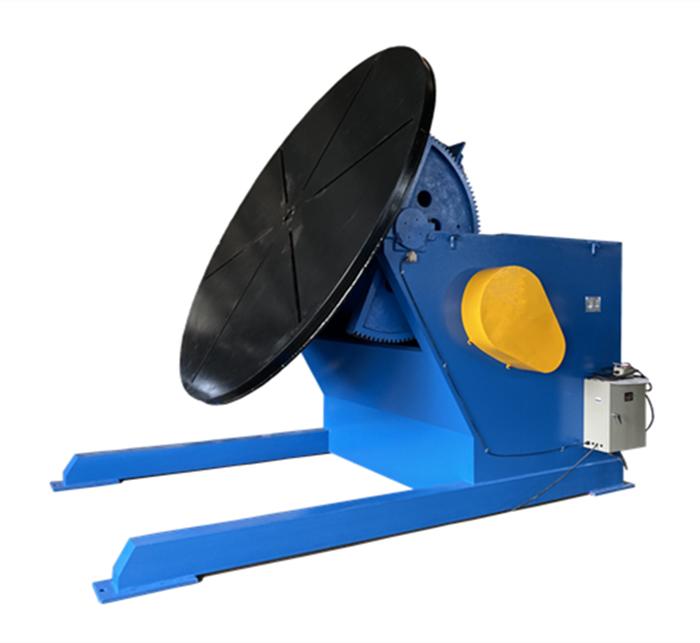

变位机是一种专用的焊接辅助设备,适用于回转工作的焊接变位机,以获得理想的加工位置和焊接速度。它可以与操作人员和焊机一起组成自动焊接中心,也可以用于手动操作时工件的位移。工作台旋转采用变频器无级调速,调速精度高。遥控盒可实现工作台的远程操作,也可与控制系统连接。操作人员与焊机实现联动操作。

焊接变位机又称转盘,广泛用于调整工件的位置,以达到所需的焊接或装配角度。标准的焊接变位机不能满足所有要求。我们可以根据您的工件尺寸提供定制布局。

范围
型号 额定承载
(kg)
回转速度
(rpm)
翻转速度
(rpm)
翻转角度
(°)
工作台尺寸 (mm) 回转(kw) 翻转   (kw) 调速方式 竖直平面回转直径
(mm)
ZHB-01 100 0.1-1 手动 0-120 ¢400 0.18 / 变频无极调速 ¢600
ZHB-03 300 0.2-2 手动 0-90 ¢600 0.18 / ¢800
ZHB-06 600 0.09-0.9 1.1 0-90 ¢1000 0.75 0.75 ¢1500
ZHB-12 1200 0.05-0.5 0.67 0-90 ¢1200 1.1 1.1 ¢2050
ZHB-30 3000 0.05-0.5 0.23 0-120 ¢1400 1.5 1.5 ¢2100
ZHB-50 5000 0.05-0.5 0.14 0-120 ¢1500 2.2 3 ¢2500
ZHB-100 10000 0.05-0.5 0.14 0-120 ¢2000 3 5.5 ¢3240
03焊接操作机

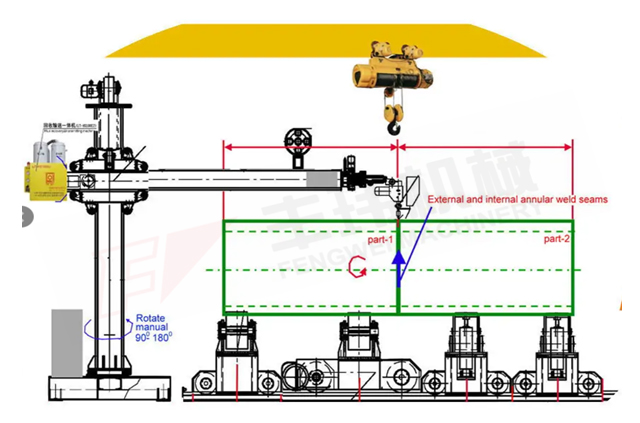

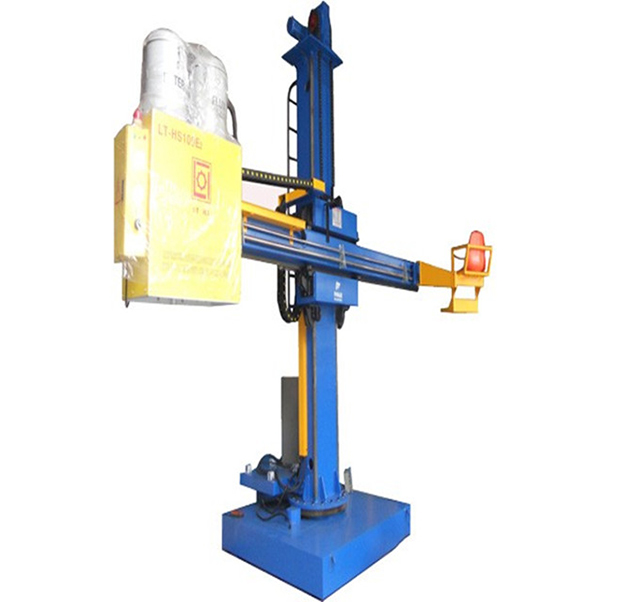

自动焊接操作员作为辅助焊接机,可根据用户工艺要求选择焊接系统。该装置横臂伸缩采用交流变频无级调速,速度稳定,机头配有电动十字微调机构,对焊缝位置进行微调,横臂上下装有具有断链和滑动安全装置,立柱转动装有制动装置,安全可靠。自动焊接操作架主要用于平台式、悬臂式和龙门式圆形容器的圆缝焊接。

以下是焊接操作架的一些特点:

  • 1、焊接操作架可根据客户要求与焊接电源、焊接旋转器或定位器三合一制。
  • 2、立柱、吊杆采用焊件,焊后采用回火焊,然后进行精加工,了较高的精度要求。
  • 3、吊杆采用方轨,水平伸缩采用齿轮齿条传动,精度高,稳定性好。
  • 4、臂架升降设有安全坠落保护装置。
  • 5、吊杆前设有焊枪十字滑块,实现上下左右焊枪十字调整。
  • 6、立柱上有梯子,便于维修。设有便于焊工停留的平台。
  • 7、适合于TIG、MIG、PAW、SAW等多种焊接工艺方法。
  • 8、可根据客户要求配置无线遥控器,使用方便。
规格型号 LH-1235 LH-3040 LH-4580 LH-5060 LH-8080
横臂伸降有效行程
(mm)
800-1200 800-3000 1000-4500 1000-5000 1000-8000
横臂伸缩有效行程
(mm)
3500 4000 8000 (2 parts) 6000 8000 (2 parts)
垂直升降行程
(mm)
1400 3000 3500 3000 4500
机座回转角度 手动
±360°
±180° ±180° ±180° ±180°
横臂升降速度
(m/min)
0.4 0.4 0.4 0.4 0.4
横梁进给速度
(m/min)
0.12-1.2 0.12-1.2 0.12-1.2 0.12-1.2 0.12-1.2
台车轨距(mm) 1000 1500 2000 2000 2700
