Max5系列五轴联动水射流切割系统(0-45°)

五轴水刀原理:
五轴水刀切割的原理是在,原有的三轴水刀的基础上增加两个轴,即A轴(摇摆轴)和C轴(旋转轴)。可以让切割头在切割过程中任意摆动姿态。并利用预先在数控系统中设置的角度模型图案,以及对切割轨迹进行实时计算,在更具被切割工件的材料性质与厚度进行修正,在切割过程中切割头不断的改变运行姿态,配合完美的5轴控制系统和3D编程软件可具备三维连续插补的功能。以实现正真三维动态切割,使用范围广泛。不仅切割出来的产品截面无斜度,还可以切割任意角度斜角(俗称破口),或者在工件水平垂直方向切割。特别提现在加工圆锥体及曲面叶轮、齿轮方面的能力。拓展了水切割的运用领域。

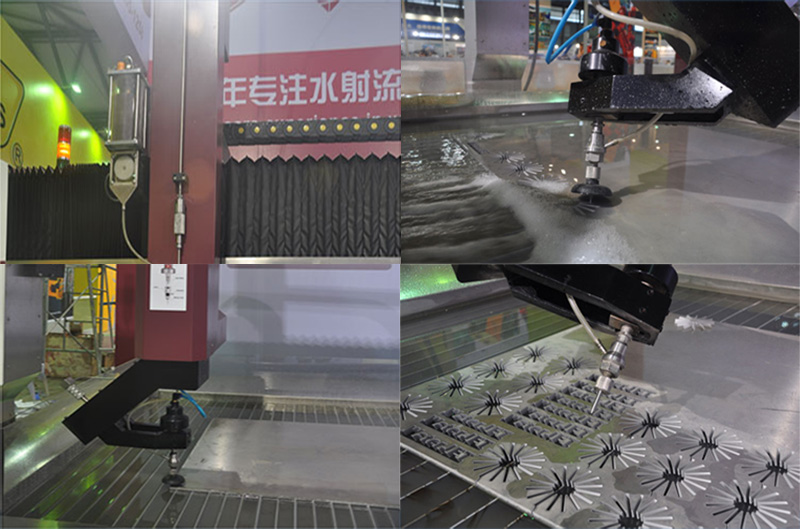

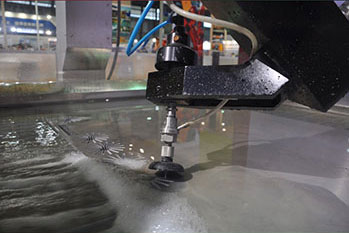

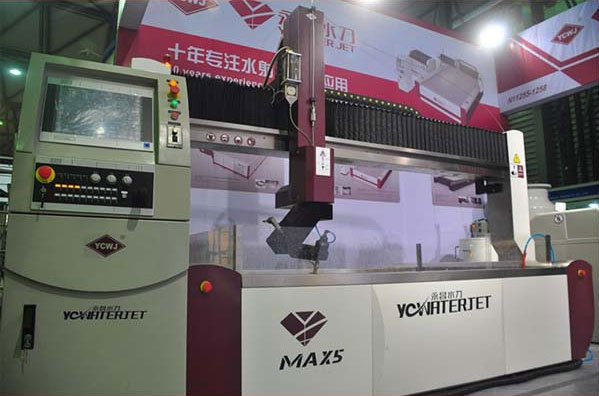

Max5系列五轴联动水射流切割系统

      随着近年来在控制和运动技术,五轴联动数控水射流切割(磨料和纯 净水)已经成为现实。凡正常水射流轴5轴系统被命名为X(/q前后),Y (左/右)和Z(上/下),将增加额外的A轴(垂直角度)和C轴(绕Z轴的旋转)。
      5轴切削开辟了广泛的应用,可以做水刀。它仍然是一个相对较新的技 术,五轴水切割系统是我公司为高端j加工行业提供的全新切割理念。

偏摆轴(A)±45° 旋转轴(C):±540 控制精度:±0.01mm 角度控制精度:0.01°

控制系统:

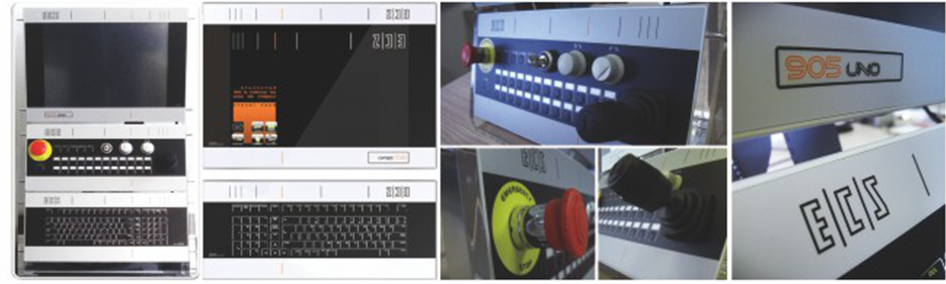

进口意大利ECS-905控制系统:
工控机:高性能,低能耗。
显示器:15’’液晶显示器-集成触摸屏。
外设接口:EtherCAT
节点EtherCAT控制EcsLink
MECHATROLINK1和2,SERCOS,Profinet和模拟驱动。
多达2048个EtherCAT I/O端口
模块机械面板(可选)
字母数字键盘(可选)



完美的切割运用:

切割范围:±60°范围内任意角度切割,解决传统水切割斜度问题,轻松实现2D/3D切割。
切割精度:线定位精度达±0.1mm,角定位精度达±0.1°。
应用领域:有斜度、无斜度、圆锥面、圆弧面、旋转曲面、打坡口、倒角等任意曲面加工功能可满足机械制造、轨道交通、汽车、复合材料加工等行业的高精度加工需求。

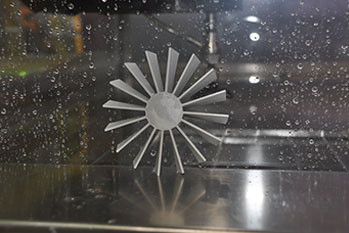

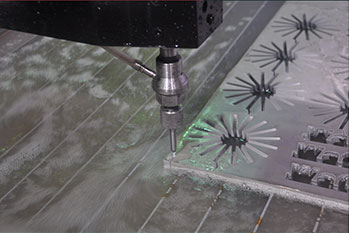

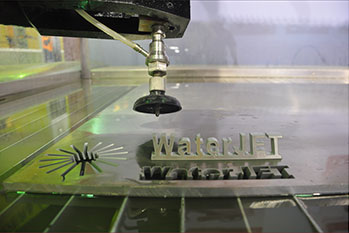

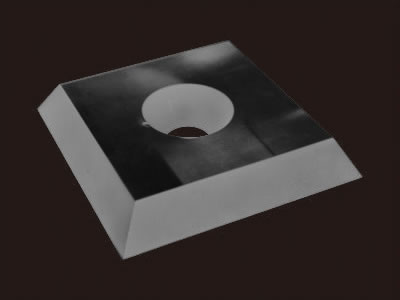

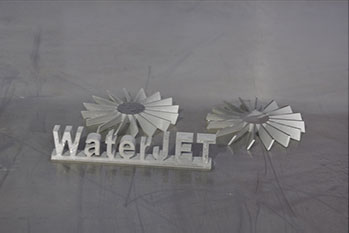

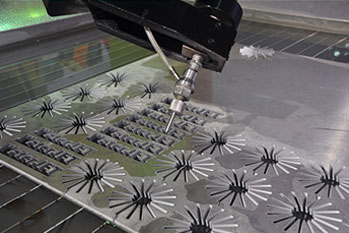

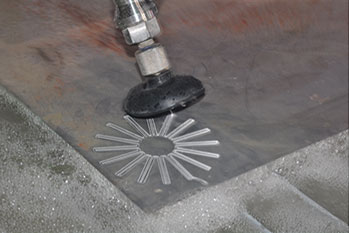

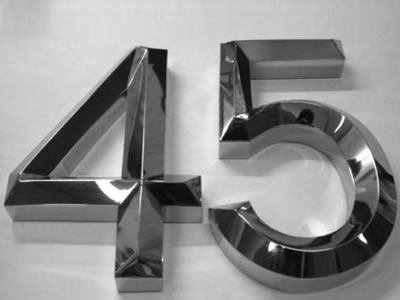

切割样品
